绿色种植大棚安全监测设备的制作方法

本发明涉及种植大棚设备技术领域，尤其涉及绿色种植大棚安全监测设备。

背景技术：

大棚，用来栽培植物的设施，在不适宜植物生长的季节，能提供温室生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等，温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类。现今为了方便菜农实时了解大棚的温度、湿度、外界风速和积雪压力等情况，常在种植大棚上安装有监测设备，实时监测种植大棚内环境和外环境情况，然而现有的种植大棚无法做到对大棚表面的风压大小进行监测,同时也无法对大棚上覆盖的雪压进行监测,致使一些种植大棚经历大风大雪后被破坏,极大的造成了经济损失。

技术实现要素：

本发明的目的在于：为了解决传统的种植大棚不具有风压和雪压监测的问题，而提出的绿色种植大棚安全监测设备。

为了实现上述目的，本发明采用了如下技术方案：

绿色种植大棚安全监测设备，包括棚架、棚布和监测箱，所述棚架共对称设置有两组，所述两组棚架之间均转动连接有传动架，所述两组棚架和传动架的内侧均安装有加热电阻丝，所述两组棚架之间位于传动架的下方设置有监测箱，所述监测箱的前端安装有控制器，所述监测箱的内部安装有呈竖直分布的电动油缸，且电动油缸的伸缩端与传动架的底端转动连接，所述监测箱的内侧安装有无线传输模块，所述两组棚架的顶端均安装有绕盒，两组所述绕盒的顶端均安装有风速传感器，两组所述绕盒的内侧均安装有扭簧转轴，且两组所述扭簧转轴之间绕接有透明膜，所述透明膜的顶端安装有温度传感器，所述两组棚架的外部位于棚架和棚布之间均安装有压力传感器，所述棚架的内侧顶部可拆卸固定连接有储料盒，所述棚架的内侧顶部位于储料盒的下方安装有气泵，所述气泵和储料盒之间连通有排料管，且排料管的尾端贯穿棚布并延伸至棚布的外侧。

作为上述技术方案的进一步描述：

所述两组棚架的底端均转动连接有底架，所述底架的顶部安装有与棚架底端相互贴合的密封件。

作为上述技术方案的进一步描述：

所述底架的底端固定连接有插柱，所述插柱的外部固定连接有多组呈环形阵列分布的倒钩。

作为上述技术方案的进一步描述：

所述两组棚架的顶端位于棚布和绕盒之间固定连接有多组呈平行分布的引流板。

作为上述技术方案的进一步描述：

所述储料盒的内部填充有填充料，填充料为除雪剂或氯化钠其中一种。

作为上述技术方案的进一步描述：

所述风速传感器的输出端与控制器的输入端电性连接，且控制器的输出端与电动油缸的输入端电性连接。

作为上述技术方案的进一步描述：

所述温度传感器和压力传感器的输出端均与控制器的输入端电性连接，且控制器的输出端分别与气泵、加热电阻丝和无线传输模块的输入端电性连接。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1、本发明中，采用综合式除雪结构，在两组棚架之间设有储料盒、气泵、排料管、加热电阻丝、温度传感器和压力传感器，当外界天气寒冷同时棚布外部有积雪时，温度传感器和压力传感器便会将数据传输至控制器，控制器便会控制气泵和加热电阻丝工作，气泵工作时便会储料盒内部的氯化钠，通过排料管均匀吹送至棚布外侧，从而降低了外部积雪的熔点，同时加热电阻丝工作时，便会对棚架和棚布持续加热，从而使得棚布外部的积雪迅速熔化，这种结构可在大棚外部积雪堆积过多时，将大棚外部进行除雪处理，降低了种植大棚受压坍塌以及棚布压穿现象的产生，从而提升了种植大棚的功能性。

2、本发明中，采用收缩式抗风结构，在两组棚架之间设有传动架、电动油缸和风速传感器，当外界的风速超限时，风速传感器便会将数据传输至控制器，控制器便会控制电动油缸工作，电动油缸便会向内收缩，在两组传动架的传动作用下，两组棚架便会同步向内转动折叠，从而使得大棚两侧坡面降低，降低了棚体承受的风阻，这种结构可在外界的风速过大时，将大棚的竖直高度降低，将大棚整体的体积缩小，降低了大棚棚布撕裂以及棚架晃动和折弯现象的产生，从而提升了种植大棚使用的安全性。

附图说明

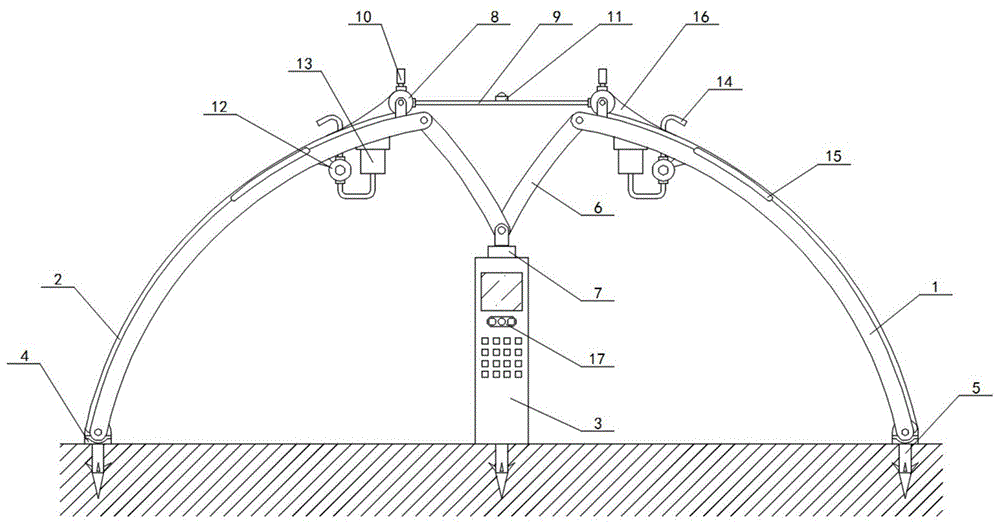

图1为本发明提出的绿色种植大棚安全监测设备的折叠状态后的示意图；

图2为本发明的展开状态后的示意图；

图3为本发明中棚架和传动架的连接结构示意图；

图4为本发明中底架的结构示意图；

图5为本发明的工作流程框图。

图例说明：

1、棚架；2、棚布；3、监测箱；4、底架；401、密封件；5、插柱；501、倒钩；6、传动架；7、电动油缸；8、绕盒；9、透明膜；10、风速传感器；11、温度传感器；12、气泵；13、储料盒；14、排料管；15、压力传感器；16、引流板；17、控制器；18、加热电阻丝；19、无线传输模块；20、扭簧转轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：绿色种植大棚安全监测设备，包括棚架1、棚布2和监测箱3，棚架1共对称设置有两组，两组棚架1之间均转动连接有传动架6，两组棚架1和传动架6的内侧均安装有加热电阻丝18，两组棚架1之间位于传动架6的下方设置有监测箱3，监测箱3的前端安装有控制器17，监测箱3的内部安装有呈竖直分布的电动油缸7，且电动油缸7的伸缩端与传动架6的底端转动连接，监测箱3的内侧安装有无线传输模块19，两组棚架1的顶端均安装有绕盒8，两组绕盒8的顶端均安装有风速传感器10，两组绕盒8的内侧均安装有扭簧转轴20，且两组扭簧转轴20之间绕接有透明膜9，透明膜9的顶端安装有温度传感器11，两组棚架1的外部位于棚架1和棚布2之间均安装有压力传感器15，棚架1的内侧顶部可拆卸固定连接有储料盒13，棚架1的内侧顶部位于储料盒13的下方安装有气泵12，气泵12和储料盒13之间连通有排料管14，且排料管14的尾端贯穿棚布2并延伸至棚布2的外侧，绕盒8、扭簧转轴20和透明膜9的设置，可在大棚常态和折叠状态下，将棚架1和传动架6之间的连接处进行防雨阻隔处理，降低了棚架1和传动架6之间积水和杂质堆积现象的产生。

具体的，如图1、图2和图4所示，两组棚架1的底端均转动连接有底架4，底架4的顶部安装有与棚架1底端相互贴合的密封件401，底架4的底端固定连接有插柱5，插柱5的外部固定连接有多组呈环形阵列分布的倒钩501，两组棚架1的顶端位于棚布2和绕盒8之间固定连接有多组呈平行分布的引流板16，底架4的设置，便于棚架1与地面或者水泥地基之间的安装处理，同时便于棚架1的转动调整处理，密封件401的设置，提升了棚架1和底架4之间的连接密封性，倒钩501的设置，提升了插柱5与地面或者水泥地基之间固定的稳定性，多组呈平行分布引流板16的设置，可将爬升到棚架1的气流进行切割处理，降低了气流风噪和振动现象的产生，从而提升了大棚的抗压效果和稳定性。

具体的，如图1-3所示，储料盒13的内部填充有填充料，填充料为除雪剂或氯化钠其中一种，根据实际的使用情况，优选使用氯化钠作为填充料，因为氯化钠具有无毒无害、生产使用成本低和除雪效果优良等特点。

具体的，如图1、图2、图3和图5所示，风速传感器10的输出端与控制器17的输入端电性连接，且控制器17的输出端与电动油缸7的输入端电性连接，温度传感器11和压力传感器15的输出端均与控制器17的输入端电性连接，且控制器17的输出端分别与气泵12、加热电阻丝18和无线传输模块19的输入端电性连接，当温度传感器11和压力传感器15同步工作时，控制器17才可控制气泵12、加热电阻丝18和无线传输模块19工作，避免了外界寒冷但无积雪时，监测设备工作异常现象的产生，同时无线传输模块19可将大棚外界的温度和压力数据传输至菜农的移动终端上，提醒菜农大棚存在积雪现象。

工作原理：使用时，将两组棚架1和监测箱3通过插柱5固定在地面或者水泥地基上，便完成了大棚和监测箱3之间的搭建处理，日常使用时，风速传感器10、温度传感器11和压力传感器15会实时监测大棚外部的风速、温度和压力情况，并将数据实时传输至控制器17上，控制器17便会将传输过来的风速、温度和压力数据进行实时的分析和计算，当外界天气寒冷且棚布2外部有积雪堆积时，温度传感器11和压力传感器15便会同步将温度和压力数据传输至控制器17，控制器17便会控制气泵12和加热电阻丝18工作，气泵12工作时便会储料盒13内部的氯化钠，通过排料管14均匀吹送至棚布2外侧，从而降低棚布2外积雪的熔点，同时加热电阻丝18工作时，便会对棚架1和棚布2持续加热，热量便会均匀传导至棚布2外侧，从而将棚布2外部的积雪迅速熔化，降低了积雪持续覆盖在棚架1和棚布2外侧，当外界的风速超限时，风速传感器10便会将风速数据传输至控制器17，控制器17便会控制电动油缸7工作，电动油缸7便会向内收缩，在两组传动架6的传动作用下，两组棚架1便会同步向内转动折叠，从而降低了大棚的坡面和体积，有效的抵抗外界的风力作用和风阻。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
