一种自动除雪的农业种植大棚的制作方法

本发明涉及农业大棚技术领域，尤其涉及一种自动除雪的农业种植大棚。

背景技术：

农业大棚是种植农作物特别是蔬菜生产的专用设备,随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业，随着生产的发展农业大棚的使用越加广泛,从而市场出现了不同种类的农业科技大棚,农业大棚可以实现温室种植蔬菜，实现蔬菜的反季节培育，使人们在一年四季均能吃上可口的蔬菜。

在我国东北地区冬季频繁降雪，而农业种植大棚大多采用塑料薄膜，若大棚持需积雪覆盖，不但影响光线的照射，使得大棚内的农作物不能接受到很好的阳光照射，影响了农作物的光合作用，减缓了农作物的生长速度，而且积雪重量超过塑料薄膜的承受载力，发生垮塌，对农作物造成损坏，为此，我们提出了一种自动除雪的农业种植大棚。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自动除雪的农业种植大棚。

为了实现上述目的，本发明采用了如下技术方案：一种自动除雪的农业种植大棚，包括固定连接在地面上的支撑板以及大棚骨架组成的大棚本体，所述大棚骨架的顶部固定连接有横向的固定梁，所述大棚骨架和固定梁共同连接有呈半圆弧状的塑料膜，所述固定梁内开设有滑腔，所述滑腔的两端腔壁转动连接有一根往复丝杆，所述滑腔内滑动连接有一个丝杆滑块，所述丝杆滑块与往复丝杆通过螺纹连接，所述往复丝杆的一端连接有电机，所述电机固定在固定梁内且与外界电路电性连接，所述固定梁的两侧外壁上各开设有一条滑槽，两条所述滑槽均与滑腔连通，所述丝杆滑块位于滑槽的两侧个固定连接有一个弧形刮板。

在上述的一种自动除雪的农业种植大棚中，所述固定梁的顶部嵌设有多个间隔相同的磁板，所述丝杆滑块的顶部埋设有一根导电棒，每块所述弧形刮板上开设有多个间隔相同的空腔，每个所述空腔内滑动连接有一块滑板，所述滑板下端面垂直焊接有一根滑杆，所述滑杆的下端贯穿空腔的腔壁延至弧形刮板的底面，所述滑杆远离滑板的一端固定连接有振动板，每根所述滑杆上套设有一根与滑板和空腔腔壁相连接的导电弹簧，所述导电弹簧的两端通过导线与导电棒串联。

在上述的一种自动除雪的农业种植大棚中，所述固定梁远离电机的一端顶部开设有一个凹槽，所述凹槽的槽口处固定连接有一个弹性片，所述凹槽内滑动连接有导电板，所述弹性片的底部与导电板之间固定连接有一根竖直的连接杆，所述凹槽位于底部的两侧槽壁上各嵌设有一个接电块，两个所述接电块与电机所在电路串联。

在上述的一种自动除雪的农业种植大棚中，所述滑腔靠近凹槽的一侧腔壁上固定连接有压电陶瓷，所述凹槽的底部嵌设有电磁铁，所述电磁铁通过导线与压电陶瓷电性连接，所述导电板的底部固定连接有磁块。

与现有的技术相比，本发明的优点在于：

1、本发明下冬季雪天时，通过固定梁顶部的弹性片对雪的积累，当雪量到达一定重量时，将打破弹性片凸起的平衡，使得弹性片凹陷，导电板发生下滑与两个接电块接触讲给电机通电，电机通电后带动往复丝杆产生转动，从而带动丝杆滑块和弧形刮板滑动，对塑料膜上的积雪进行清理，具有自发启动的特点；

2、本发明在丝杆滑块滑动的过程中，利用导电棒在经过磁块时会对磁感线切割产生感应电流，来使导电弹簧出现收缩，通过多块磁板的间隔分布，流经导电弹簧内的电流时断时续，使导电弹簧产生间歇性的压缩弹开再压缩过程，让振动板来回的移动对塑料膜产生拍打振动，去除塑料膜的残留积雪，提高了除雪效率；

3、本发明在去除塑料膜表面的积雪后，丝杆滑块滑动至滑腔一端使会对压电陶瓷有一个撞击，产生电流使得电磁铁通电，利用通电后对磁块有一个磁斥力，推动导电板上滑迅速上滑，完成电机的断电具有节能的效果，同时导电板的迅速上滑将和弹性片上积雪弹开，使得弹性片重新开始积雪，从而实现对大棚重复除雪工作。

附图说明

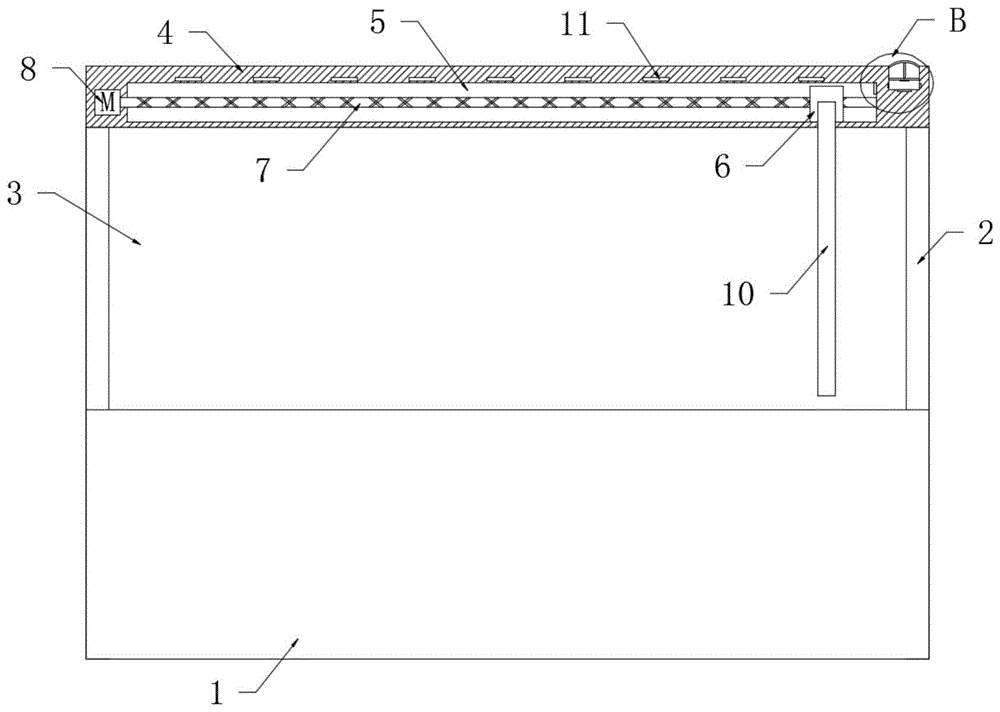

图1为本发明提出的一种自动除雪的农业种植大棚的结构示意图；

图2为本发明提出的一种自动除雪的农业种植大棚的结构侧视图；

图3为本发明提出的一种自动除雪的农业种植大棚的a处放大示意图；

图4为本发明提出的一种自动除雪的农业种植大棚的b处放大示意图；

图5为本发明提出的一种自动除雪的农业种植大棚的c处放大示意图。

图中：1支撑板、2大棚骨架、3塑料膜、4固定梁、5滑腔、6丝杆滑块、7往复丝杆、8电机、9滑槽、10弧形刮板、11磁板、12导电棒、13压电陶瓷、14凹槽、15弹性片、16导电板、17连接杆、18接电块、19电磁铁、20磁块、21空腔、22滑板、23滑杆、24振动板、25导电弹簧。

具体实施方式

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-5，一种自动除雪的农业种植大棚，包括固定连接在地面上的支撑板1以及大棚骨架2组成的大棚本体，大棚骨架2的顶部固定连接有横向的固定梁4，大棚骨架2和固定梁4共同连接有呈半圆弧状的塑料膜3，固定梁4内开设有滑腔5，滑腔5的两端腔壁转动连接有一根往复丝杆7，滑腔5内滑动连接有一个丝杆滑块6，丝杆滑块6与往复丝杆7通过螺纹连接，往复丝杆7的一端连接有电机8，电机8固定在固定梁4内且与外界电路电性连接，固定梁4的两侧外壁上各开设有一条滑槽9，两条滑槽9均与滑腔5连通，丝杆滑块6位于滑槽9的两侧个固定连接有一个弧形刮板10。

固定梁4的顶部嵌设有多个间隔相同的磁板11，丝杆滑块6的顶部埋设有一根导电棒12，导电棒12呈水平设置且与磁板11的磁感线垂直，每块弧形刮板10上开设有多个间隔相同的空腔21，每个空腔21内滑动连接有一块滑板22，滑板22下端面垂直焊接有一根滑杆23，滑杆23的下端贯穿空腔21的腔壁延至弧形刮板10的底面，滑杆23远离滑板22的一端固定连接有振动板24，每根滑杆23上套设有一根与滑板22和空腔21腔壁相连接的导电弹簧25，导电弹簧25的两端通过导线与导电棒12串联。

固定梁4远离电机8的一端顶部开设有一个凹槽14，凹槽14的槽口处固定连接有一个弹性片15，弹性片15的表面较为粗糙，容易积雪，凹槽14内滑动连接有导电板16，弹性片15的底部与导电板16之间固定连接有一根竖直的连接杆17，凹槽14位于底部的两侧槽壁上各嵌设有一个接电块18，两个接电块18与电机8所在电路串联，在无外力作用下，弹性片15保持向上凸起的转态，使得导电板16不与两个接电块18接触，滑腔5靠近凹槽14的一侧腔壁上固定连接有压电陶瓷13，凹槽14的底部嵌设有电磁铁19，电磁铁19通过导线与压电陶瓷13电性连接，导电板16的底部固定连接有磁块20，电磁铁19在通电后产生的磁性与磁块20的磁性相斥。

本发明中，下冬季雪天时，固定梁4顶部的弹性片15因表面较为粗糙较为容易积雪，当雪量到达一定重量时，将打破弹性片15凸起的平衡，使得弹性片15凹陷，导电板16发生下滑与两个接电块18接触讲给电机8通电，电机8通电后带动往复丝杆7产生转动，从而带动丝杆滑块6在滑腔5内滑动，使得弧形刮板10在大盆塑料膜3的表面移动，对塑料膜3上的积雪进行清理，在丝杆滑块6滑动的过程中，会经过滑腔5顶部的多个磁板11，而丝杆滑块6内的导电棒12在经过磁块11时会对磁板11产生的磁感线进行切割，产生感应电流流过导电弹簧25，当弹簧呈螺旋状在通电时，每一匝都将产生感应磁场，使得导电弹簧25在感应磁场磁力的相互吸引作用下出现收缩，拉动滑板22滑动使振动板24向塑料膜表面移动，由于磁板11处于间隔分布，流经导电弹簧25内的电流时断时续，导电弹簧25就会发生间歇性的压缩弹开再压缩过程，使得振动板24不断来回的移动对塑料膜3拍打产生振动，有效去除塑料膜的残留积雪，从而提高除雪效率。

在丝杆滑块6进行一个来回的滑动时，已经去除了塑料膜3上的积雪，此时丝杆滑块6会对滑腔5一端腔壁上的压电陶瓷13有一个撞击，压电陶瓷13受压产生电流使得电磁铁19通电，电磁铁19通电后对磁块20有一个磁斥力，推动导电板16上滑迅速上滑，一方面完成电机8的断电，另一方面，导电板12的迅速上滑和弹性片15的凸起对弹性片15上的积雪有一个惯性，使得积雪离开弹性片15向四周散落，而弹性片15将重新开始积雪，从而实现对大棚底重复除雪工作。

尽管本文较多地使用了支撑板1、大棚骨架2、塑料膜3、固定梁4、滑腔5、丝杆滑块6、往复丝杆7、电机8、滑槽9、弧形刮板10、磁板11、导电棒12、压电陶瓷13、凹槽14、弹性片15、导电板16、连接杆17、接电块18、电磁铁19、磁块20、空腔21、滑板22、滑杆23、振动板24、导电弹簧25等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
