一种蔬菜种植箱及使用方法与流程

本发明属于蔬菜种植技术领域，具体涉及一种蔬菜种植箱及使用方法。

背景技术：

随着人们生活水平的提高，对绿色健康的蔬菜的需求也比较高，市场上的蔬菜，化肥、农药等使用过度，难以保证食用蔬菜的绿色、健康、无污染，且蔬菜在长时间运输，以及购买后长期存储于冰箱中，会影响蔬菜的新鲜度，营养也会有一定程度的损失，但目前市场上的种植箱都是普通箱体，不具有智能化自动控制功能，不能进行温湿度的实时监控和控制，而且不便与箱体的移动和固定。

技术实现要素：

为解决上述背景技术中提出的问题。本发明提供了一种蔬菜种植箱及使用方法，具有智能化自动控制功能，能进行温湿度的实时监控和控制和箱体便与移动和固定的特点。

为实现上述目的，本发明提供如下技术方案：一种蔬菜种植箱，包括底座，所述底座的底部设置有万向轮，所述底座的顶部设置有固定座、种植箱和安装箱，所述固定座的内部螺纹连接有螺纹杆，所述螺纹杆的一端设置有调节盘，所述螺纹杆的另一端穿过底座固定连接有转轴，所述转轴的另一端通过轴承活动连接有固定板，所述种植箱的内壁两侧均设置有滑槽板，所述滑槽板的内部滑动连接有种植架，所述种植架的内部设置有施肥管，所述施肥管上开设有施肥孔，所述种植架的一侧连通有连接头，所述连接头与施肥管相连通，所述种植箱的内壁顶部设置有温度传感器和湿度传感器，所述种植箱的内部设置有高压泵，所述高压泵的进水端连通有第一输肥管，所述高压泵的出水端连通有第二输肥管，所述种植箱的顶部设置有储水箱，所述储水箱的一侧连通有进水口，所述储水箱的内部设置有液位传感器和输水泵，所述输水泵的出水端连通有输水管，所述安装箱的内部设置有驱动电机，所述安装箱的顶部设置有搅拌箱，所述第一输肥管的另一端连通在搅拌箱内，所述搅拌箱的顶部活动连接有箱盖。

优选的，所述种植箱的一侧活动连接有箱门，所述箱门的材质为透明有机玻璃，所述箱门的一侧设置有显示器。

优选的，所述种植箱的内部设置有输水板，所述输水板的底部连通有雾化喷头，所述输水板的底部设置有增温灯。

优选的，所述第二输肥管的外表面设置有固定环，所述固定环的一侧固定连接在种植箱的内壁上。

优选的，所述第二输肥管的一侧连通有注肥头，所述注肥头的另一端活动连通在连接头内。

优选的，所述输水管的另一端穿过储水箱和种植箱连通有连通头，所述连通头的另一端连通有注水管，所述注水管的另一端连通在输水板的一侧。

优选的，所述驱动电机的输出轴穿过安装箱和搅拌箱固定连接有搅拌杆，所述搅拌杆的外表面设置有搅拌叶。

优选的，所述箱门的一侧设置有控制器，所述控制器分别与温度传感器、湿度传感器、输水泵、高压泵、驱动电机、增温灯和液位传感器通过导线电性连接。

所述的一种蔬菜种植箱的使用方法，包括以下步骤：

步骤一：推动种植箱在万向轮的作用下使种植装置移动到需要使用的地方，然后连接外接电源和外接水管，将需要浇灌蔬菜的水输送进储水箱内，打开箱盖将肥料和水注入进搅拌箱内，然后打开箱门，拉出滑动连接在种植箱内的种植架；

步骤二：将需要种植的蔬菜种植到种植架内，然后通过控制器控制显示器、温度传感器、湿度传感器和液位传感器工作，使温度传感器和湿度传感器对种植箱内的温度和湿度进行监测以及液位传感器对储水箱内的水位进行监测并通过显示器显示出来；

步骤三：当温度传感器检测到种植箱内的温度过低时，控制器控制增温灯工作，使增温灯对种植箱内部增温，当湿度传感器检测到种植箱内的湿度过低时，控制器控制输水泵工作，使输水泵将储水箱内部的水通过输水管和注水管输送进输水板内，然后通过输水板底部的雾化喷头喷出对种植架内的蔬菜进行浇灌；

步骤四：当需要对蔬菜进行施肥时，通过控制器控制驱动电机工作，使驱动电机带动搅拌杆和搅拌叶转动，对搅拌箱内的肥料和水进行搅拌，防止肥料发生沉淀，然后控制器控制高压泵工作，使高压泵将搅拌箱内的液体肥通过第一输肥管和第二输肥管输送进施肥管内，然后通过施肥管上开设的施肥孔排出，对种植架内的蔬菜进行施肥，箱门的设计可以使阳光照进种植箱内，使蔬菜进行光合作用，加快蔬菜的生长。

与现有技术相比，本发明的有益效果是：

1、本发明，通过底座和万向轮的设置，实现底座对种植箱的支撑以及万向轮使蔬菜种植箱的移动，通过固定座、螺纹杆和调节盘的设置，实现固定座对螺纹杆的螺纹连接以及调节盘对固定板的调节，通过转轴和固定板的设置，实现在螺纹杆的带动下使转轴带动固定板紧贴地面对种植箱固定，通过箱盖和箱门的设置，实现箱盖和箱门控制种植箱和搅拌箱的开关。

2、本发明，通过储水箱和搅拌箱的设置，实现对水和液体肥的存储，通过滑槽板和种植架的设置，实现种植架滑动连接在种植箱内以及种植箱对蔬菜的种植，通过输水泵、输水管和连通头的设置，实现对储水箱内的水进行输送和分流，通过输水板和雾化喷头的设置，实现对种植架内的蔬菜进行浇灌，通过温度传感器、湿度传感器和液位传感器的设置，实现温度传感器和湿度传感器对种植箱内的温度和湿度进行监测以及液位传感器对储水箱内的水位进行监测。

3、本发明，通过增温灯、显示器和控制器的设置，实现增温灯对种植箱内的增温以及显示器对种植箱内的温度、湿度和储水箱内的水位进行显示，控制器控制种植装置内的电子设备，通过驱动电机、搅拌杆和搅拌叶的设置，实现在驱动电机的带动下使搅拌杆和搅拌叶对搅拌箱内的肥料进行搅拌，防止发生沉淀，通过高压泵、第一输肥管、第二输肥管和注肥头的设置，实现对搅拌箱内的肥料进行输送，通过固定环和连接头的设置，实现对第二输肥管的固定以及连接头对注肥头的连通。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

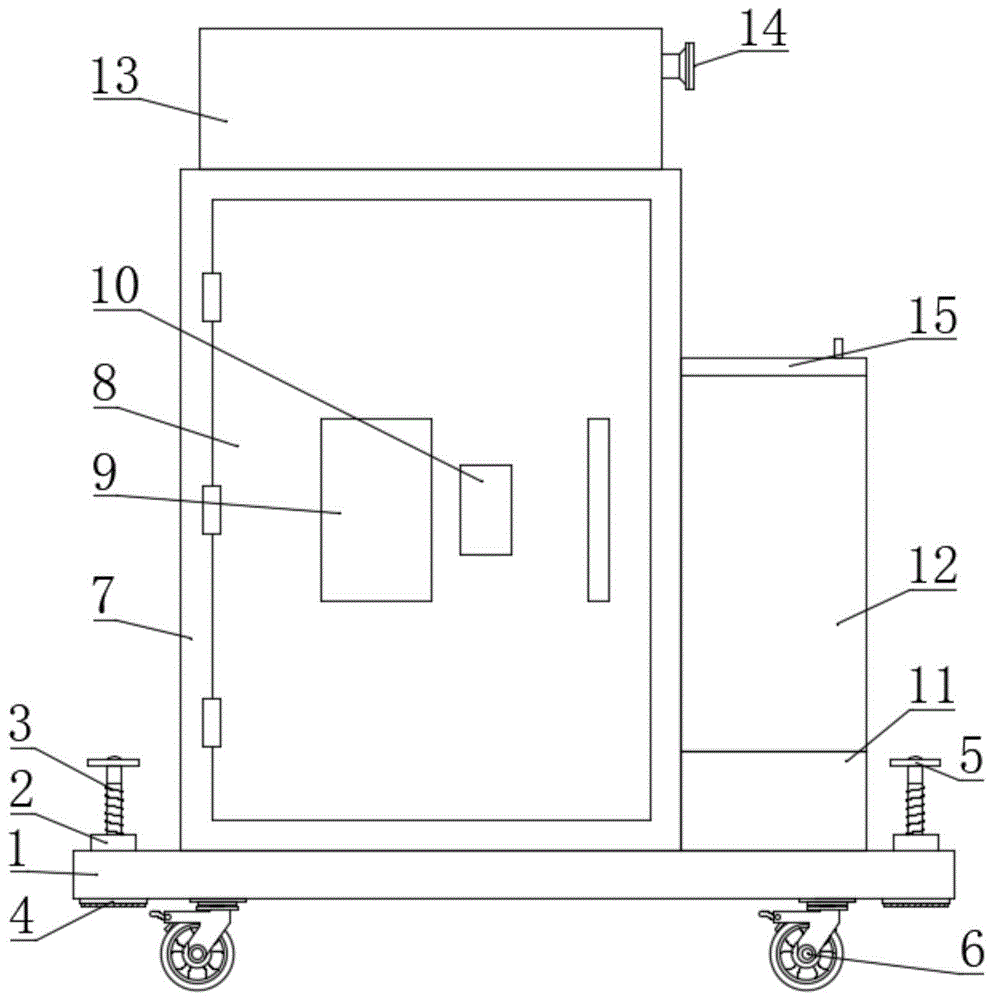

图1为本发明正视的结构示意图；

图2为本发明正视剖面的结构示意图；

图3为本发明侧视剖面的结构示意图；

图4为本发明立体的结构示意图；

图中：1、底座；2、固定座；3、螺纹杆；4、固定板；5、调节盘；6、万向轮；7、种植箱；8、箱门；9、显示器；10、控制器；11、安装箱；12、搅拌箱；13、储水箱；14、进水口；15、箱盖；16、转轴；17、滑槽板；18、种植架；19、施肥管；20、施肥孔；21、输水板；22、雾化喷头；23、增温灯；24、液位传感器；25、输水泵；26、高压泵；27、第一输肥管；28、驱动电机；29、防水盖片；30、搅拌杆；31、搅拌叶；32、第二输肥管；33、固定环；34、注肥头；35、连接头；36、输水管；37、连通头；38、注水管；39、温度传感器；40、湿度传感器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1

请参阅图1-4，本发明提供以下技术方案：一种蔬菜种植箱，包括底座1，底座1的底部设置有万向轮6，通过底座1和万向轮6的设置，实现底座1对种植箱7的支撑以及万向轮6使蔬菜种植箱7的移动，底座1的顶部设置有固定座2、种植箱7和安装箱11，固定座2的内部螺纹连接有螺纹杆3，螺纹杆3的一端设置有调节盘5，通过固定座2、螺纹杆3和调节盘5的设置，实现固定座2对螺纹杆3的螺纹连接以及调节盘5对固定板4的调节，螺纹杆3的另一端穿过底座1固定连接有转轴16，转轴16的另一端通过轴承活动连接有固定板4，通过转轴16和固定板4的设置，实现在螺纹杆3的带动下使转轴16带动固定板4紧贴地面对种植箱7固定，种植箱7的内壁两侧均设置有滑槽板17，滑槽板17的内部滑动连接有种植架18，通过滑槽板17和种植架18的设置，实现种植架18滑动连接在种植箱7内以及种植箱7对蔬菜的种植，种植架18的内部设置有施肥管19，施肥管19上开设有施肥孔20，种植架18的一侧连通有连接头35，连接头35与施肥管19相连通，种植箱7的内壁顶部设置有温度传感器39和湿度传感器40，种植箱7的内部设置有高压泵26，高压泵26的进水端连通有第一输肥管27，高压泵26的出水端连通有第二输肥管32，通过高压泵26、第一输肥管27、第二输肥管32和注肥头34的设置，实现对搅拌箱12内的肥料进行输送，种植箱7的顶部设置有储水箱13，储水箱13的一侧连通有进水口14，储水箱13的内部设置有液位传感器24和输水泵25，输水泵25的出水端连通有输水管36，安装箱11的内部设置有驱动电机28，安装箱11的顶部设置有搅拌箱12，通过储水箱13和搅拌箱12的设置，实现对水和液体肥的存储，第一输肥管27的另一端连通在搅拌箱12内，搅拌箱12的顶部活动连接有箱盖15，通过箱盖15和箱门8的设置，实现箱盖15和箱门8控制种植箱7和搅拌箱12的开关。

具体的，种植箱7的一侧活动连接有箱门8，箱门8的材质为透明有机玻璃，箱门8的一侧设置有显示器9，箱门8的一侧设置有控制器10，通过增温灯23、显示器9和控制器10的设置，实现增温灯23对种植箱7内的增温以及显示器9对种植箱7内的温度、湿度和储水箱13内的水位进行显示，控制器10控制种植装置内的电子设备，控制器10分别与温度传感器39、湿度传感器40、输水泵25、高压泵26、驱动电机28、增温灯23和液位传感器24通过导线电性连接，通过温度传感器39、湿度传感器40和液位传感器24的设置，实现温度传感器39和湿度传感器40对种植箱7内的温度和湿度进行监测以及液位传感器24对储水箱13内的水位进行监测。

具体的，种植箱7的内部设置有输水板21，输水板21的底部连通有雾化喷头22，通过输水板21和雾化喷头22的设置，实现对种植架18内的蔬菜进行浇灌，输水板21的底部设置有增温灯23，第二输肥管32的外表面设置有固定环33，固定环33的一侧固定连接在种植箱7的内壁上，第二输肥管32的一侧连通有注肥头34，注肥头34的另一端活动连通在连接头35内，通过固定环33和连接头35的设置，实现对第二输肥管32的固定以及连接头35对注肥头34的连通，输水管36的另一端穿过储水箱13和种植箱7连通有连通头37，通过输水泵25、输水管36和连通头37的设置，实现对储水箱13内的水进行输送和分流，连通头37的另一端连通有注水管38，注水管38的另一端连通在输水板21的一侧，驱动电机28的输出轴穿过安装箱11和搅拌箱12固定连接有搅拌杆30，搅拌杆30的外表面设置有搅拌叶31，通过驱动电机28、搅拌杆30和搅拌叶31的设置，实现在驱动电机28的带动下使搅拌杆30和搅拌叶31对搅拌箱12内的肥料进行搅拌，防止发生沉淀。

所述的一种蔬菜种植箱的使用方法，包括以下步骤：

步骤一：推动种植箱7在万向轮6的作用下使种植装置移动到需要使用的地方，然后连接外接电源和外接水管，将需要浇灌蔬菜的水输送进储水箱13内，打开箱盖15将肥料和水注入进搅拌箱12内，然后打开箱门8，拉出滑动连接在种植箱7内的种植架18；

步骤二：将需要种植的蔬菜种植到种植架18内，然后通过控制器10控制显示器9、温度传感器39、湿度传感器40和液位传感器24工作，使温度传感器39和湿度传感器40对种植箱7内的温度和湿度进行监测以及液位传感器24对储水箱13内的水位进行监测并通过显示器9显示出来；

步骤三：当温度传感器39检测到种植箱7内的温度过低时，控制器10控制增温灯23工作，使增温灯23对种植箱7内部增温，当湿度传感器40检测到种植箱7内的湿度过低时，控制器10控制输水泵25工作，使输水泵25将储水箱13内部的水通过输水管36和注水管38输送进输水板21内，然后通过输水板21底部的雾化喷头22喷出对种植架18内的蔬菜进行浇灌；

步骤四：当需要对蔬菜进行施肥时，通过控制器10控制驱动电机28工作，使驱动电机28带动搅拌杆30和搅拌叶31转动，对搅拌箱12内的肥料和水进行搅拌，防止肥料发生沉淀，然后控制器10控制高压泵26工作，使高压泵26将搅拌箱12内的液体肥通过第一输肥管27和第二输肥管32输送进施肥管19内，然后通过施肥管19上开设的施肥孔20排出，对种植架18内的蔬菜进行施肥，箱门8的设计可以使阳光照进种植箱7内，使蔬菜进行光合作用，加快蔬菜的生长。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
