一种鹿养殖场粪便处理装置的制作方法

本实用新型涉及鹿养殖技术领域，具体为一种鹿养殖场粪便处理装置。

背景技术：

鹿养殖场主要是对麋鹿等鹿种进行养殖，主要目的是为了培育不同品种的鹿，麋鹿的鹿茸有很高的医用价值，在养殖场内通常需要使用到粪便处理装置来对养殖场内进行清理。

目前市场上的一些粪便清理装置：

（1）在对粪便进行清理时，由于养殖场内的粪便分布位置比较分散，现有的清理装置在对粪便进行清理时，不便于对分散的粪便进行集中清理，使用效果较差；

（2）现有的清理装置在进行清理后，不便于及时对地面进行清洗和冲刷，而且冲刷效果较差，很难对地面进行大范围均匀喷刷清洗工作。

所以我们提出了一种鹿养殖场粪便处理装置，以便于解决上述中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种鹿养殖场粪便处理装置，以解决上述背景技术提出的目前市场上的一些粪便清理装置不便于集中对粪便进行处理，而且不方便清理后及时清洗的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种鹿养殖场粪便处理装置，包括养殖棚、水管接头、电机和活动块，所述养殖棚的侧面固定设置有围栏，且围栏的表面螺栓固定有固定板，并且固定板的前端固定连接有管道，所述管道的侧面开设有开口，且管道的内部活动安装有滑杆，并且滑杆的内部螺纹安装有水管接头，所述滑杆的侧面固定设置有刮板，且刮板的内部开设有内腔，并且刮板的底部开设有喷水孔，所述围栏的外侧固定安装有电机，且电机的前端固定连接有推板，所述围栏的后侧放置有收集盒，且围栏内部的右侧固定设置有挡板，并且围栏的内部固定设置有限位杆，所述限位杆的外侧活动安装有活动块。

优选的，所述固定板在围栏的表面等间距分布，且固定板和管道为一体式结构。

优选的，所述刮板通过滑杆与管道之间构成滑动结构，且管道的内壁与滑杆的外壁互相贴合。

优选的，所述喷水孔在刮板的下方等间距分布，且喷水孔和内腔之间互相连通。

优选的，所述推板上方的高度小于挡板上方的高度，且挡板的前端与围栏之间存在空隙。

优选的，所述限位杆贯穿于活动块的内部，且活动块通过限位杆与围栏之间构成滑动结构，并且活动块的左表面与刮板的右表面之间互相贴合。

本实用新型的有益效果是：

（1）本实用新型在装置上设置有滑动式刮板，而且刮板纵跨于围栏的内部，后续可以通过推动刮板来对养殖棚地面的粪便进行一次性清理，提升了装置的清理范围，方便对分散的粪便进行集中清理，提升了装置的使用效果；

（2）本实用新型在装置的刮板内部开设有互相连通的内腔和喷水孔，可以通过外接水管接头和橡胶软管，使得装置可以刮除粪便的同时对养殖棚地面进行清洗，提升了装置的实用性，而且装置右侧挡板的前端可以方便对粪便进行收集工作，提升了装置使用的便捷性。

附图说明

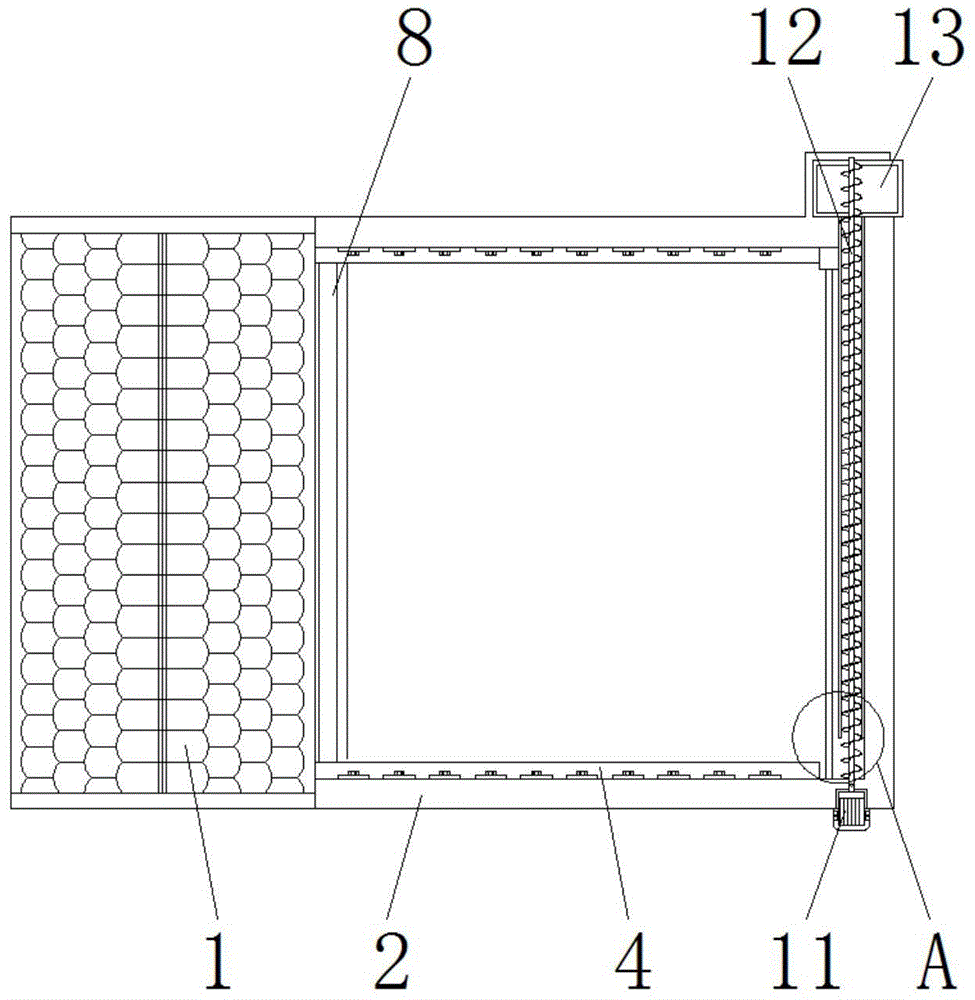

图1为本实用新型俯视结构示意图；

图2为本实用新型图1中a处结构示意图；

图3为本实用新型水管接头正剖视结构示意图；

图4为本实用新型围栏正剖视结构示意图；

图5为本实用新型图4中b处结构示意图；

图6为本实用新型刮板侧剖视结构示意图。

图中：1、养殖棚，2、围栏，3、固定板，4、管道，5、开口，6、滑杆，7、水管接头，8、刮板，9、内腔，10、喷水孔，11、电机，12、推板，13、收集盒，14、挡板，15、限位杆，16、活动块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种鹿养殖场粪便处理装置，如图1-6，包括养殖棚1、围栏2、固定板3、管道4、开口5、滑杆6、水管接头7、刮板8、内腔9、喷水孔10、电机11、推板12、收集盒13、挡板14、限位杆15和活动块16，养殖棚1的侧面固定设置有围栏2，且围栏2的表面螺栓固定有固定板3，并且固定板3的前端固定连接有管道4，管道4的侧面开设有开口5，且管道4的内部活动安装有滑杆6，并且滑杆6的内部螺纹安装有水管接头7，滑杆6的侧面固定设置有刮板8，且刮板8的内部开设有内腔9，并且刮板8的底部开设有喷水孔10，围栏2的外侧固定安装有电机11，且电机11的前端固定连接有推板12，围栏2的后侧放置有收集盒13，且围栏2内部的右侧固定设置有挡板14，并且围栏2的内部固定设置有限位杆15，限位杆15的外侧活动安装有活动块16。

固定板3在围栏2的表面等间距分布，且固定板3和管道4为一体式结构，通过固定板3来对管道4后侧的各个部位进行固定，而且管道4对称分布在围栏2的前后两侧。

刮板8通过滑杆6与管道4之间构成滑动结构，且管道4的内壁与滑杆6的外壁互相贴合，使得刮板8可以在管道4的外侧稳定左右滑动，提升了装置的实用性。

喷水孔10在刮板8的下方等间距分布，且喷水孔10和内腔9之间互相连通，刮板8的长度等于围栏2内部的宽度，喷水孔10可以在清理完粪便后及时对地面进行清洗。

推板12上方的高度小于挡板14上方的高度，且挡板14的前端与围栏2之间存在空隙，挡板14与围栏2之间的空隙方便对收集的粪便进行集中处理，提升了装置的实用性。

限位杆15贯穿于活动块16的内部，且活动块16通过限位杆15与围栏2之间构成滑动结构，并且活动块16的左表面与刮板8的右表面之间互相贴合，在对分散的粪便收集后，可以通过劳动活动块16来将收集的粪便集中到装置侧前端，方便后续通过推板12进行收集。

工作原理：在使用该鹿养殖场粪便处理装置时，如图1、图3-4和图6所示，通过前后移动刮板8来通过刮板8右下侧的尖端来对地面分散的粪便进行清理，在清理的同时，通过滑杆6内部的水管接头7外接橡胶软管和水泵来配合刮板8的移动对地面进行清理工作，水被送入到刮板8内的内腔9中，并通过刮板8下方等间距分布的喷水孔10排出，从而充分对地面进行清洗工作，以达到在清理完成后及时对地面进行清理的目的，围栏2上的固定板3用于对管道4进行固定，刮板8通过滑杆6在管道4前端的开口5处移动；

如图1-2和图4-5所示，该装置使用时，在刮板8移动到围栏2的右侧后，通过限位杆15来对活动块16进行前后拉动，从而将收集的粪便堆积到图2中挡板14和围栏2之间的空隙处，然后通过电机11驱动推板12转动来对粪便进行集中收集工作，由于挡板14的表面为开口状，因此方便后续对推板12进行清理，最后通过收集盒13对粪便进行收集工作，以上便是整个装置的工作过程，且本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
