畜牧业猪舍用水帘降温装置的制作方法

本实用新型涉及畜牧器械领域，尤其是涉及畜牧业猪舍用水帘降温装置。

背景技术：

猪舍是饲养猪群的建筑物。根据饲养目的不同，可分为种猪舍、妊娠猪舍、分娩猪舍、育成猪舍、育肥猪舍等，喂饲和饮水一般在舍内进行，舍外留有猪群运动场或粪便通道，舍内用隔墙或隔栏分开。在炎热的夏季猪舍很容易聚集高温，因此就需要一种降温装置来调节猪舍内的温度和湿度，进而实现猪的健康成长，而现有的水帘降温装置还存在操作复杂，使用不便，适用范围不够广泛，功能较为单一，不利于推广，因此需要一种新型的畜牧业猪舍用水帘降温装置。

技术实现要素：

本实用新型针对现有技术的不足，提供畜牧业猪舍用水帘降温装置，有效地解决了传统的水帘降温装置操作复杂，使用不便，适用范围不够广泛，功能较为单一，不利于推广的问题。

为解决上述问题本实用新型所采取的技术方案是：包括支撑架，所述支撑架的顶端固定连接有传动箱，所述传动箱的顶端固定连接有风箱，所述风箱前端的外表面卡接有可拆卸的固定板，所述风箱底部的前端滑动连接有可左右移动的加湿装置，所述加湿装置底端的后侧设置有驱动装置，所述风箱的后侧设置有鼓风装置，所述加湿装置的顶端均匀设置有可拆卸的水瓶。

优选的，所述支撑架的顶端分别滑动连接有滑动杆，所述支撑架远离传动箱的中心位置一侧的顶端分别设置有用于固定支撑架与滑动杆的紧固螺栓。

优选的，所述风箱前端的底部开设有滑槽，所述滑槽的内壁滑动连接有可左右移动的支撑板，所述支撑板的顶端开设有凹槽，所述凹槽的内壁固定连接有海绵，所述风箱前端的顶部也开设有通槽，所述通槽的内壁也滑动连接有支撑板，所述海绵的顶端固定连接于风箱顶端支撑板的底部，位于风箱底部的支撑板后侧的中心位置铰接有连接杆，所述风箱后端底部的右侧转动连接有凸轮，所述连接杆的后端转动连接于凸轮顶端的非圆心位置。

优选的，所述风箱后端内壁的中心位置固定连接有电机，所述电机的前端固定连接有风扇，所述风扇的后端同轴固定连接有第一锥齿轮，所述第一锥齿轮外表面的底端啮合有第二锥齿轮，所述第二锥齿轮底端的中心位置固定连接有第一传动轴，所述第一传动轴的底端固定连接有第三锥齿轮，所述第三锥齿轮底端外表面的前侧啮合有第四锥齿轮，所述第四锥齿轮前端的中心位置固定连接有第二传动轴，所述第二传动轴的前端固定连接有第五锥齿轮，所述第五锥齿轮前端外表面的右侧啮合有第六锥齿轮，所述第六锥齿轮右端的中心位置固定连接有第七锥齿轮，所述第七锥齿轮外表面的顶端啮合有第八锥齿轮，所述第八锥齿轮的顶端固定连接有第四传动轴，所述第四传动轴的顶端固定连接于凸轮底端的中心位置。

优选的，所述风箱前端的外表面开设有凹槽，所述固定板后端的外表面固定连接有与凹槽配合的扣环，所述固定板上下两端的内壁均匀设置有可左右摆动的摆页。

优选的，所述水瓶的内部固定连接有吸水棒，所述吸水棒的底端插入海绵的内部。

本实用新型结构新颖，构思巧妙，操作简单方便，和现有技术相比具有以下优点：

1、本实用新型结构巧妙，使用方便，省时省力，有利于推广，通过设置电机驱动的加湿装置，实现了对空气的加湿，进一步实现了降温的目的，同时往复运动的加湿装置实现了对空气加湿均匀的目的，进一步增加了本装置的实用性，有利于推广。

2、本实用新型构思新颖，实用性强，适用范围广泛，功能多样，通过设置可调节高度的支撑架，满足了不同场合的使用需要，扩大了本装置的适用范围，而后通过设置可拆卸续水的水平，提升了本装置的续航能力，进一步增加了本装置的功能性，有利于推广。

附图说明

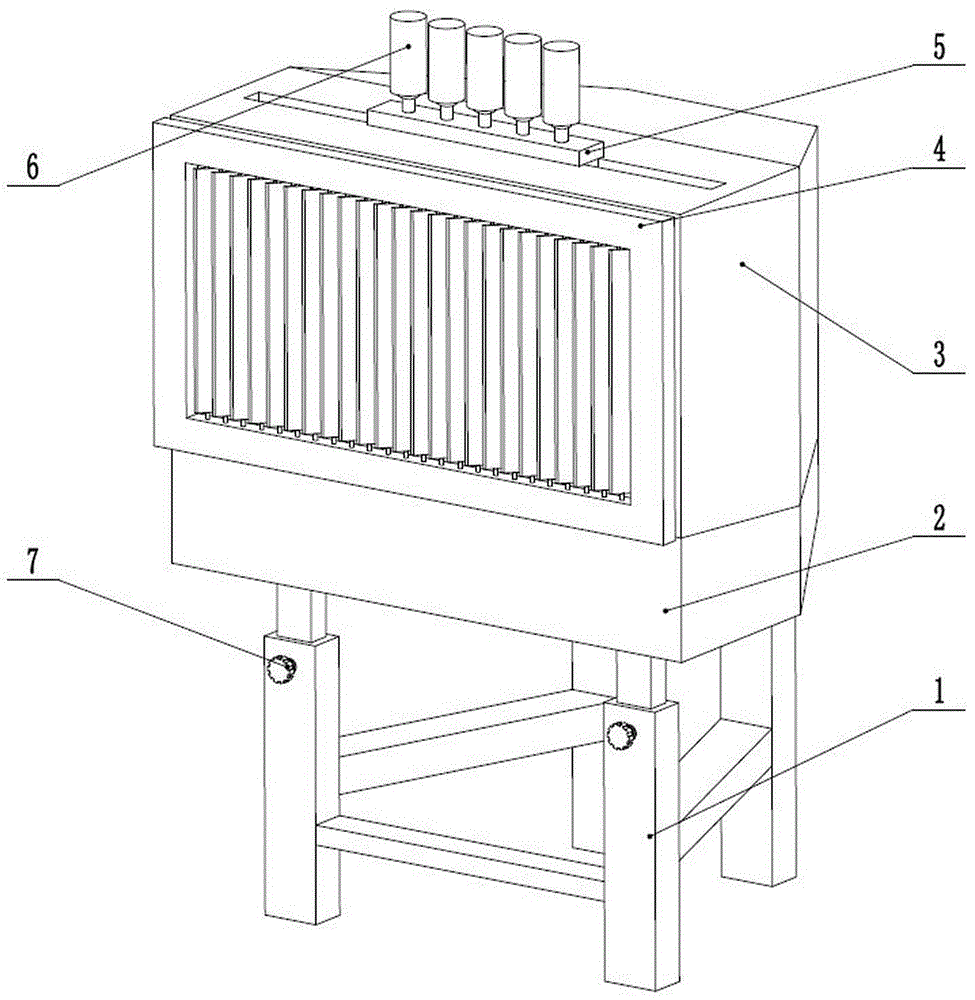

图1为本实用新型的畜牧业猪舍用水帘降温装置的立体图1。

图2为本实用新型的畜牧业猪舍用水帘降温装置的立体图2。

图3为本实用新型的畜牧业猪舍用水帘降温装置的风箱内部结构示意图。

图4为本实用新型的畜牧业猪舍用水帘降温装置的传动箱内部结构示意图。

图5为本实用新型的畜牧业猪舍用水帘降温装置的固定板结构示意图。

图6为本实用新型的畜牧业猪舍用水帘降温装置的水瓶结构示意图。

1-支撑架、2-传动箱、3-风箱、4-固定板、5-加湿装置、6-水瓶、7-紧固螺栓、11-连接杆、12-凸轮、13-电机、14-第一锥齿轮、15-第二锥齿轮、16-第一传动轴、17-风扇、18-支撑板、19-海绵、20-第三锥齿轮、21-第四锥齿轮、22-第二传动轴、23-第五锥齿轮、24-第六锥齿轮、25-第三传动轴、26-第七锥齿轮、27-第八锥齿轮、28-第四传动轴、29-扣环、30-摆页、31-吸水棒。

具体实施方式

以下是本实用新型的具体实施例，并结合附图对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1-6所示，本实用新型提供畜牧业猪舍用水帘降温装置，包括支撑架1，所述支撑架1的顶端固定连接有传动箱2，所述传动箱2的顶端固定连接有风箱3，所述风箱3前端的外表面卡接有可拆卸的固定板4，所述风箱3底部的前端滑动连接有可左右移动的加湿装置5，所述加湿装置5底端的后侧设置有驱动装置，所述风箱3的后侧设置有鼓风装置，所述加湿装置5的顶端均匀设置有可拆卸的水瓶6。

所述支撑架1的顶端分别滑动连接有滑动杆，所述支撑架1远离传动箱的中心位置一侧的顶端分别设置有用于固定支撑架1与滑动杆的紧固螺栓7。

所述风箱3前端的底部开设有滑槽，所述滑槽的内壁滑动连接有可左右移动的支撑板18，所述支撑板18的顶端开设有凹槽，所述凹槽的内壁固定连接有海绵19，所述风箱3前端的顶部也开设有通槽，所述通槽的内壁也滑动连接有支撑板18，所述海绵19的顶端固定连接于风箱3顶端支撑板18的底部，位于风箱3底部的支撑板18后侧的中心位置铰接有连接杆11，所述风箱3后端底部的右侧转动连接有凸轮12，所述连接杆11的后端转动连接于凸轮12顶端的非圆心位置。

所述风箱3后端内壁的中心位置固定连接有电机13，所述电机13的前端固定连接有风扇17，所述风扇17的后端同轴固定连接有第一锥齿轮14，所述第一锥齿轮14外表面的底端啮合有第二锥齿轮15，所述第二锥齿轮15底端的中心位置固定连接有第一传动轴16，所述第一传动轴16的底端固定连接有第三锥齿轮20，所述第三锥齿轮底端外表面的前侧啮合有第四锥齿轮21，所述第四锥齿轮21前端的中心位置固定连接有第二传动轴22，所述第二传动轴22的前端固定连接有第五锥齿轮23，所述第五锥齿轮23前端外表面的右侧啮合有第六锥齿轮24，所述第六锥齿轮24右端的中心位置固定连接有第七锥齿轮26，所述第七锥齿轮26外表面的顶端啮合有第八锥齿轮27，所述第八锥齿轮27的顶端固定连接有第四传动轴28，所述第四传动轴28的顶端固定连接于凸轮12底端的中心位置。

加湿装置的工作原理是：打开电机驱动风扇17转动，风扇17的后端同轴固定连接的第一锥齿轮14转动，第一锥齿轮14转动的过程中通过第二锥齿轮15驱动第一传动轴16转动，第一传动轴16转动的过程中驱动第三锥齿轮20转动，第三锥齿轮20转动的过程中第四锥齿轮21和第二传动轴22驱动第五锥齿轮23转动，第五锥齿轮23转动的过程中通过第六锥齿轮24和第三传动轴25驱动第七锥齿轮26转动，第七锥齿轮26转动的过程中通过第八锥齿轮27和第四传动轴28驱动凸轮12转动，凸轮12转动的过程中驱动连接杆11往复运动，连接杆11往复运动的过程中驱动与之铰接的支撑板18往复运动，进而实现海绵19的往复运动，本装置原理简单，使用方便，结构巧妙，有利于推广。

所述风箱3前端的外表面开设有凹槽，所述固定板4后端的外表面固定连接有与凹槽配合的扣环29，所述固定板4上下两端的内壁均匀设置有可左右摆动的摆页30。

设置摆页30的目的是为了实现将水汽扩散的范围加大，进一步增加本装置的实用性，有利于推广。

所述水瓶6的内部固定连接有吸水棒31，所述吸水棒31的底端插入海绵19的内部。

吸水棒31吸取水瓶6中的水传递给海绵19，进而保持海绵19的长期湿润，其次水瓶6为可拆卸的，方便续水，进一步提升了本装置的实用性，增加了本实用新型的竞争力，扩大了本装置的功能性，有利于推广。

使用者使用时首先调节支撑架1与滑动杆的位置，而后通过紧固螺栓7实现位置的固定，通过支撑架1位置的调节，实现了对本装置高度的调节，满足了不同场合的使用需求，进一步增加了本装置的适用范围，有利于推广，其次打开电机13，驱动风扇17转动，实现鼓风的效果，其次电机13工作的过程中实现了对加湿装置的往复驱动，加湿装置往复运动的过程中实现了加湿均匀的目的，另外通过设置可左右摇摆的摆页30，增加了本装置的加湿空间，提升了本装置的有益效果，有利于推广。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式代替，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
