一种动物标本杀菌除虫装置及使用方法与流程

本发明涉及动物标本杀菌除虫装置及使用方法领域，尤其涉及一种动物标本杀菌除虫装置及使用方法。

背景技术：

动物标本包括剥制标本、骨骼标本、干制标本等，常应用于科普展示，因其科研价值和生态价值需要常年的维护和保存，然而影响动物标本保存最主要的因素有：虫害(标本常受侵扰的多为皮蠹科和蕈蛾科衣蛾属昆虫)和细菌，现有的存储装置过于简单，不能快速实现对标本的存储放置，并且在杀菌除虫方面还有待完善，鉴于此，我们提出一种动物标本杀菌除虫装置及使用方法。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种动物标本杀菌除虫装置及使用方法。

为达到以上目的，本发明采用的技术方案为：一种动物标本杀菌除虫装置及使用方法，该一种动物标本杀菌除虫装置及使用方法具体由一种动物标本杀菌除虫装置配合完成，该动物标本杀菌除虫装置包括底座，所述底座的上方固定安装有圆板，并且圆板的四周设有密封垫，所述底座的下方设有驱动机构，所述驱动机构的一端向上延伸转动贯穿圆板并固定连接有转盘，所述底座的上方放置有壳体，所述壳体的内壁下方与圆板上的密封垫密封连接，所述转盘的上方以及壳体的顶部均设有干燥机构，所述干燥机构包括开设在转盘的上方以及壳体的顶部的存储槽，所述存储槽内固定安装有加热盘，所述加热盘上放置有干燥剂，所述存储槽的上方螺纹连接有带孔旋钮盖；

所述底座的两侧对称安装有支撑板，所述支撑板相对的一侧均开设有圆槽，所述圆槽内转动放置有圆柱，并且圆槽内圆柱的一端四周活动安装有多个滚柱，两个所述圆柱的另一端共同固定连接有支撑架，所述支撑架的一侧设有滑动机构；

所述底座上对称开设有放置槽，所述放置槽的一侧开设有安装槽，所述壳体的下方固定安装有两个放置块，并且放置块位于放置槽内，所述放置块的一侧开设有楔形槽，所述安装槽内固定连接有第一弹簧，并且第一弹簧的另一端固定连接有移动块，所述移动块的一端呈楔型结构，并且移动块上呈楔型结构的一端从安装槽内向外延伸至楔形槽内，所述移动块的上方设有限位机构；

所述壳体的内壁上和转盘上均固定安装有led灯，位于所述壳体顶部的带孔旋钮盖下方固定连接有鱼线。

优选的，所述驱动机构包括开设在底座内的工作槽，所述工作槽内转动安装有转轴，所述转轴的一端依次转动贯穿底座的上方和圆板并延伸出去与转盘固定连接，所述工作槽内转轴上固定套设有第一齿轮，所述工作槽的底部开设有通孔，所述通孔内放置有安装板，所述安装板的四周利用螺钉与底座的底部固定连接，所述工作槽内安装板上固定安装有电机，所述电机的输出轴固定同轴连接有第二齿轮，并且第二齿轮与第一齿轮相啮合。

优选的，所述滑动机构包括对称开设在支撑架两侧的滑槽，所述壳体的外壁上方对称固定安装有滑块，并且滑块位于滑槽内，所述支撑架的下侧固定连接有弹性件，并且弹性件的另一端与壳体固定连接。

优选的，所述限位机构包括开设在移动块上方的限位槽，所述底座上设有把手，所述把手的一端穿过底座并延伸进限位槽内，所述把手上固定套设有限位板，并且限位板为与移动块的上方，所述限位板与安装槽内壁上方之间把手上套设有第二弹簧。

优选的，所述壳体的内壁上固定安装有温度表、气压表、湿度表、加热盘和湿度表，所述壳体的外侧固定安装有真空泵，并且真空泵的抽气孔与壳体内相通。

优选的，其中所述支撑板的一侧固定安装有控制器，并且控制器通过导线分别于温度表、气压表和电机相连。

优选的，所述壳体的内壁以及转盘的上表面均为金属反光材质制成，所述干燥剂为可重复使用的有色硅胶干燥剂。

一种动物标本杀菌除虫装置的使用方法，包括以下步骤：

s1、向上拉动把手：通过握住把手并向上拉动，可带动限位板挤压第二弹簧向安装槽内壁上方移动，进而使得把手的下端从限位槽内移动出；

s2、弹性件收缩：当把手的下端从限位槽内移出后，支撑架下方的弹性件收缩复原并向上拉动壳体，壳体两侧的滑块会在滑槽内移动，进而带动壳体向上移动，在壳体向上移动的过程中，位于放置块一侧的楔形槽内的移动块楔型结构处受力，进而使得移动块挤压第一弹簧向安装槽内移动，从而方便弹性件在收缩的过程中带动壳体向上移动，同时带动放置块移出放置槽内；

s3、转动放置标本：握住支撑架并用力转动，使得转动位于圆槽内的圆柱的一端借助滚柱在圆槽内进行转动，从而带动壳体进行转动，将壳体的下方转动一端角度时，方便将动物标本连接在壳体内的鱼线的下方；

s4、固定壳体：放置好动物标本后，将壳体转正，再次拉起把手使得把手的下端从限位槽内移动出，用力向下按动壳体，使得弹性件向下伸缩，并带动放置块向放置槽内移动，在移动的过程中，移动块一端楔型结构处受力，移动块挤压第一弹簧向安装槽内移动，从而方便放置块完全放置进放置槽内，随后第一弹簧复原推动着移动块的一端进入楔形槽内，然后松开把手，第二弹簧复原推动着限位板带动把手的下端移动进限位槽内，从而实现对壳体的固定，并利用圆板上方密封垫进行密封处理；

s5、供电、控制器工作：利用电线给装置内的电器元件进行供电，打开控制开关，控制器会控制安装在安装板上的电机进行往返旋转，进而电机的输出轴会带动第二齿轮进行转动，由于第二齿轮与第一齿轮相啮合，从而在电机的作用下会带动连接有转盘的转轴进行转动，同时控制器也会结合气压表控制真空泵对壳体内部进行真空抽气处理；

s6、除虫杀菌、干燥：led灯会借助壳体的内壁以及转盘的上表面设置的金属反光材质，对悬挂在鱼线下方的动物标本进行杀菌处理，同时干燥剂会对壳体内的湿气进行吸收，干燥剂潮湿进行吸收时湿度表会检测到湿气，进而控制加热盘对干燥剂进行加热处理。

与现有技术相比，本发明具有以下有益效果：

1、拉起把手使得把手的下端从限位槽内移动出，用力向下按动壳体，使得弹性件向下伸缩，并带动放置块向放置槽内移动，随后第一弹簧复原推动着移动块的一端进入楔形槽内，然后松开把手，第二弹簧复原推动着限位板带动把手的下端移动进限位槽内，该实施方式利于实现对壳体的固定，并在圆板上方的密封垫作用下进行密封处理。

2、通过握住支撑架并用力转动，使得转动位于圆槽内的圆柱的一端借助滚柱在圆槽内进行转动，从而带动壳体进行转动，将壳体的下方转动一端角度时，方便将动物标本连接在壳体内的鱼线的下方。

3、通过将转盘的上表面和壳体内壁设置成金属反光面，在电机带动转盘进行转动时，方便led灯照射时利用金属反光面将uvc射线进行反射，进而可实现对动物标本进行杀菌处理，使得标本不易发生黄变现象，利于保存。

4、通过启动电机，电机工作转动时会带动第一齿轮进行转动，在第一齿轮的作用下，同时会带动固定有转盘的转轴进行转动，进而带动转盘上的led灯转动，从而使得动物标本的各角度均能被led灯散发出的uvc射线照射到。

附图说明

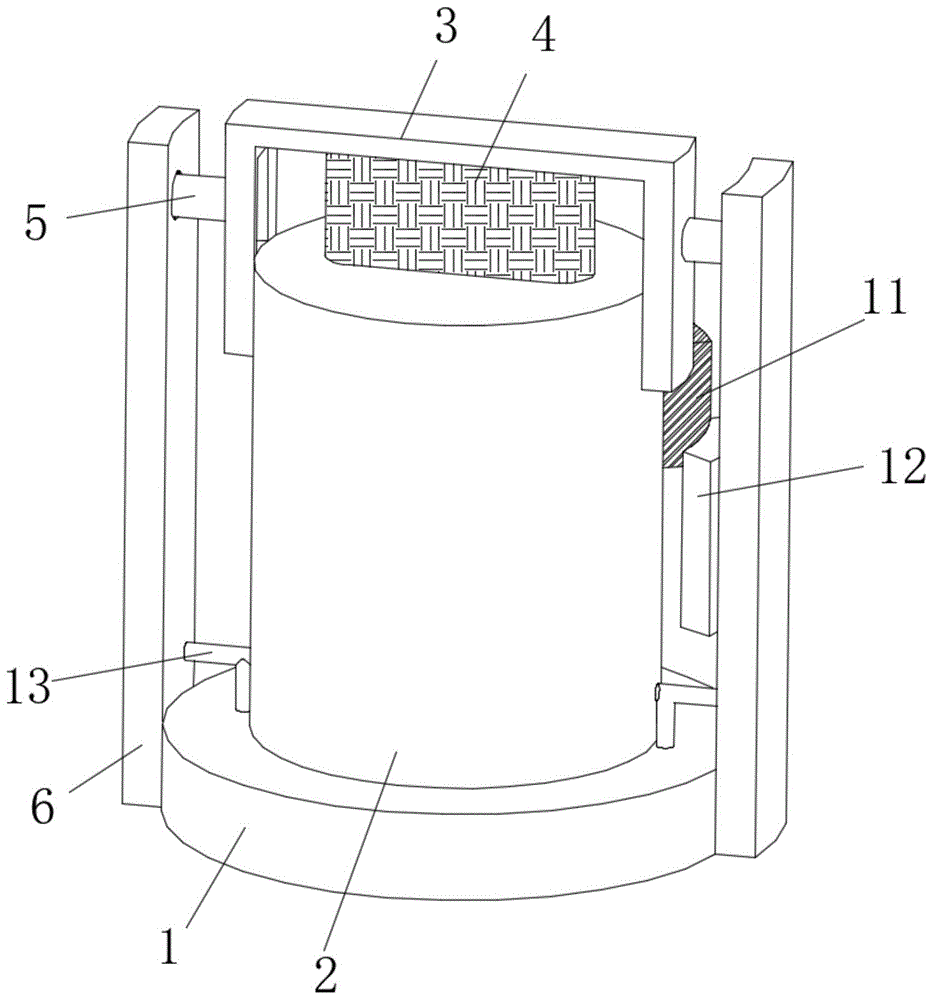

图1为本发明的整体结构示意图；

图2为本发明的剖视结构示意图；

图3为本发明图2中a处放大示意图；

图4为本发明图2中b处放大示意图；

图5为本发明转盘和带孔旋钮盖结构示意图；

图6为本发明图5中c处结构示意图；

图7为本发明圆板和干燥剂结构示意图；

图8为本发明电机和第二齿轮结构示意图；

图9为本发明通孔和安装板结构示意图；

图10为本发明结构流程图。

图中：底座1、壳体2、支撑架3、弹性件4、圆柱5、支撑板6、圆槽7、滚柱8、滑槽9、滑块10、真空泵11、控制器12、把手13、安装槽14、第一弹簧15、移动块16、限位槽17、第二弹簧18、限位板19、放置槽20、放置块21、楔形槽22、圆板23、转盘24、led灯25、温度表26、气压表27、湿度表28、鱼线29、存储槽30、加热盘31、干燥剂32、带孔旋钮盖33、工作槽34、转轴35、第一齿轮36、电机37、第二齿轮38、通孔39、安装板40。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1-9所示的一种动物标本杀菌除虫装置及使用方法，该一种动物标本杀菌除虫装置及使用方法具体由一种动物标本杀菌除虫装置配合完成，该动物标本杀菌除虫装置包括底座1，底座1的上方固定安装有圆板23，并且圆板23的四周设有密封垫，通过设置的密封垫可对壳体1起到密封的作用，底座1的下方设有驱动机构，驱动机构的一端向上延伸转动贯穿圆板23并固定连接有转盘24，底座1的上方放置有壳体2，壳体2的内壁下方与圆板23上的密封垫密封连接，转盘24的上方以及壳体2的顶部均设有干燥机构，干燥机构包括开设在转盘24的上方以及壳体2的顶部的存储槽30，存储槽30内固定安装有加热盘31，加热盘31上放置有干燥剂32，干燥剂32为可重复使用的有色硅胶干燥剂，存储槽30的上方螺纹连接有带孔旋钮盖33，通过设置的带孔旋钮盖33可将带孔旋钮盖33螺纹与存储槽30进行固定连接，并且在存储槽30内设置的加热盘31，方便对干燥剂32进行加热干燥处理；

底座1的两侧对称安装有支撑板6，支撑板6相对的一侧均开设有圆槽7，圆槽7内转动放置有圆柱5，并且圆槽7内圆柱5的一端四周活动安装有多个滚柱8，两个圆柱5的另一端共同固定连接有支撑架3，支撑架3的一侧设有滑动机构，通过设置的支撑板6方便转动连接圆柱5，在圆柱5一端设置的滚柱8，便于减少圆柱5在圆槽7内转动时的摩擦，设置的支撑架3，方便对壳体2的连接；

底座1上对称开设有放置槽20，放置槽20的一侧开设有安装槽14，壳体2的下方固定安装有两个放置块21，并且放置块21位于放置槽20内，放置块21的一侧开设有楔形槽22，安装槽14内固定连接有第一弹簧15，并且第一弹簧15的另一端固定连接有移动块16，移动块16的一端呈楔型结构，并且移动块16上呈楔型结构的一端从安装槽14内向外延伸至楔形槽22内，移动块16的上方设有限位机构，通过将移动块16的一端设置成楔型结构，利于移动块16的一端受力挤压第一弹簧15往安装槽14内进行移动；

壳体2的内壁以及转盘24的上表面均为金属反光材质制成，金属反光材质的设置利于led灯25照射时反射的uvc射线对动物标本的杀菌处理，并使得标本不易发生黄变现象，光线壳体2的内壁上和转盘24上均固定安装有led灯25，位于壳体2顶部的带孔旋钮盖33下方固定连接有鱼线29，设置的鱼线29方便对动物标本进行固定处理。

驱动机构包括开设在底座1内的工作槽34，工作槽34内转动安装有转轴35，转轴35的一端依次转动贯穿底座1的上方和圆板23并延伸出去与转盘24固定连接，通过设置的转轴35，方便带动转盘24进行转动，工作槽34内转轴35上固定套设有第一齿轮36，工作槽34的底部开设有通孔39，通孔39内放置有安装板40，安装板40的四周利用螺钉与底座1的底部固定连接，工作槽34内安装板40上固定安装有电机37，将电机37固定安装在安装板40上，并利用螺钉将安装板40固定在通孔39内，可实现对电机37的固定，同时方便对电机37进行拆卸更换处理，电机37的输出轴固定同轴连接有第二齿轮38，并且第二齿轮38与第一齿轮36相啮合，当电机37工作转动时会带动第一齿轮38进行转动，在第一齿轮36的作用下，同时会带动固定有转盘24的转轴35进行转动，并且将电机37与控制器12相连，方便控制器12控制电机37的往复转动方向，进而便于装置内线路的连接。

滑动机构包括对称开设在支撑架3两侧的滑槽9，壳体2的外壁上方对称固定安装有滑块10，并且滑块10位于滑槽9内，设置的滑槽9，方便壳体2外侧的滑块10沿着滑槽9进行滑动，支撑架3的下侧固定连接有弹性件4，并且弹性件4的另一端与壳体2固定连接，设置的弹性件4起到连接缓冲的作用，方便对壳体2的移动。

限位机构包括开设在移动块16上方的限位槽17，底座1上设有把手13，把手13的一端穿过底座1并延伸进限位槽17内，把手13上固定套设有限位板19，并且限位板19为与移动块16的上方，限位板19与安装槽14内壁上方之间把手13上套设有第二弹簧18，通过设置的把手13，利于拉动把手13将把手13的另一端从限位槽17内移出，设置的限位板19可防止把手13从安装槽14内脱落。

壳体2的内壁上固定安装有温度表26、气压表27和湿度表28，设置的湿度表28方便对壳体2内湿度的检测，从而方便控制加热盘31对干燥剂的加热，壳体2的外侧固定安装有真空泵11，并且真空泵11的抽气孔与壳体2内相通，通过设置的真空泵11，方便将壳体2内空气抽出，使得氧气含量降至2％时，细菌昆虫的神经系统由极度兴奋转入完全瘫痪，直至窒息死亡。

其中支撑板6的一侧固定安装有控制器12，并且控制器12通过导线分别于温度表26、气压表27、湿度表28、加热盘31和电机37相连，进而方便控制器12对装置电器元件的控制。

本发明优选实施例提供了一种动物标本杀菌除虫装置的使用方法，包括如下方法步骤：

s1、向上拉动把13：通过握住把手13并向上拉动，可带动限位板19挤压第二弹簧18向安装槽14内壁上方移动，进而使得把手13的下端从限位槽17内移动出；

s2、弹性件4收缩：当把手13的下端从限位槽17内移出后，支撑架3下方的弹性件4收缩复原并向上拉动壳体2，壳体2两侧的滑块10会在滑槽9内移动，进而带动壳体2向上移动，在壳体2向上移动的过程中，位于放置块21一侧的楔形槽22内的移动块16楔型结构处受力，进而使得移动块16挤压第一弹簧15向安装槽14内移动，从而方便弹性件4在收缩的过程中带动壳体2向上移动，同时带动放置块21移出放置槽20内；

s3、转动放置标本：握住支撑架3并用力转动，使得转动位于圆槽7内的圆柱5的一端借助滚柱8在圆槽7内进行转动，从而带动壳体2进行转动，将壳体2的下方转动一端角度时，方便将动物标本连接在壳体2内的鱼线29的下方；

s4、固定壳体2：放置好动物标本后，将壳体2转正，再次拉起把手13使得把手13的下端从限位槽17内移动出，用力向下按动壳体2，使得弹性件4向下伸缩，并带动放置块21向放置槽20内移动，在移动的过程中，移动块16一端楔型结构处受力，移动块16挤压第一弹簧15向安装槽14内移动，从而方便放置块21完全放置进放置槽20内，随后第一弹簧15复原推动着移动块16的一端进入楔形槽22内，然后松开把手13，第二弹簧18复原推动着限位板19带动把手13的下端移动进限位槽17内，从而实现对壳体2的固定，并利用圆板23上方密封垫进行密封处理；

s5、供电、控制器12工作：利用电线给装置内的电器元件进行供电，打开控制开关，控制器12会控制安装在安装板40上的电机37进行往返旋转，进而电机37的输出轴会带动第二齿轮38进行转动，由于第二齿轮38与第一齿轮36相啮合，从而在电机37的作用下会带动连接有转盘24的转轴35进行转动，同时控制器12也会结合气压表27控制真空泵11对壳体2内部进行真空抽气处理；

s6、除虫杀菌、干燥：led灯25会借助壳体2的内壁以及转盘24的上表面设置的金属反光材质，对悬挂在鱼线29下方的动物标本进行杀菌处理并防止黄变现象发生，同时干燥剂32会对壳体2内的湿气进行吸收，干燥剂32潮湿进行吸收时湿度表28会检测到湿气，进而控制加热盘31对干燥剂32进行加热处理。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
