一种可连水管自动混合药水的喷雾装置的制作方法

本发明涉及绿化技术领域，更具体的说，涉及一种可连水管自动混合药水的喷雾装置。

背景技术：

农药即为“杀害药剂”，但实际上所谓的农药系指用于防治危害农林牧业生产的有害生物(害虫、害螨、线虫、病原菌、杂草及鼠。以后，通过较长期的发展的生产和生活过程，逐渐认识到一些天然具有防治农牧业中有害生物的性能。到17类等)和调节植物生长的化学药品和生物药品，通常把用于卫生及改善有效成分物化性质的各种助剂也包括在内。

目前在大部分的农村到了春季，农作物生长加速害虫也随之增加，人们需要对农作物进行除虫，传统喷雾机体积过大使用不方便，且在填装药水繁琐，导致装置的工作效率和实用性不高。

技术实现要素：

本发明旨在于解决现有体积过大使用不方便，且在填装药水繁琐的技术问题。

本发明一种可连水管自动混合药水的喷雾装置的目的与功效，由以下具体技术手段所达成：

一种可连水管自动混合药水的喷雾装置，包括水箱，所述水箱的侧方上方连接有药水瓶，所述药水瓶与水箱连接处设置有流量阀，所述水箱的前上方设置有出水口和入水口，所述水箱上方设置有水箱口；

所述水箱上方通过水箱口与水箱盖相连接，所述水箱盖上方连接有搅拌电机，所述搅拌电机两侧存在夹板与水箱盖连接，所述搅拌电机通过水箱盖与搅拌杆连接，所述搅拌杆上连接有搅拌头；

所述夹板与机身的下方部分相连接，所述机身上方外部连接有把手，所述机身内部前方设置有出雾管，所述出雾管的后方连接有出雾机，所述出雾机后方连接有电机，说述电机后方连接有电箱位于机身内部后方位置，所述机身后部面上设置有通风口，所述出雾机上设置有水管。

进一步的优选方案：所述入水口和出水口均和水箱为贯通的连接结构，所述水管通过机身通过出水口到达水箱内部。

进一步的优选方案：所述水箱口上存在螺纹，所述水箱盖下方内部存在可与水箱口相闭合的螺纹。

进一步的优选方案：所述搅拌杆上存在有上下两个搅拌头，说述搅拌头的直径小于水箱口的内径，所述搅拌杆的长度小于水箱的深度。

进一步的优选方案：所述出雾管存在三个，所述出雾管的一头与出雾机相连接，另一头通过机身内部到达机身外部露出。

进一步的优选方案：所述药水瓶与水箱之间为贯通结构，说述药水瓶上方存在入口，所述流量阀位于药水瓶与水箱连接处的内部。

进一步的优选方案：夹片与上方机箱之间为口松紧的滚动套接，所述夹片上的松紧转钮控制连接松紧程度，所述搅拌电机通过机箱下方到达机箱内部与电箱连接。

有益效果：

(1)该可连水管自动混合药水的喷雾装置通过机身的塑料结构减少机身的重量，机身上方的提手方便操作，使得在操作时更加的轻便。

(2)该可连水管自动混合药水的喷雾装置通过设置在水箱盖上的电机和水箱上设置药水瓶和流量阀，流量阀控制药水流入的量电机控制下方的搅拌杆转动，显现药水和水的均匀混合，无需频繁的加药水。

(3)该可连水管自动混合药水的喷雾装置通过设在箱体侧面的入水口和出水口，入水进水，出水口连接管道将水带入出雾机，实现可以连水出雾的目的，无需再频繁的加水。

(4)该可连水管自动混合药水的喷雾装置通过设置在水箱口上螺纹和水箱盖下方内部的螺纹，使得上像两个部分可以实现稳定连接，起到了增强部件之间的连接的稳固性的作用。

附图说明

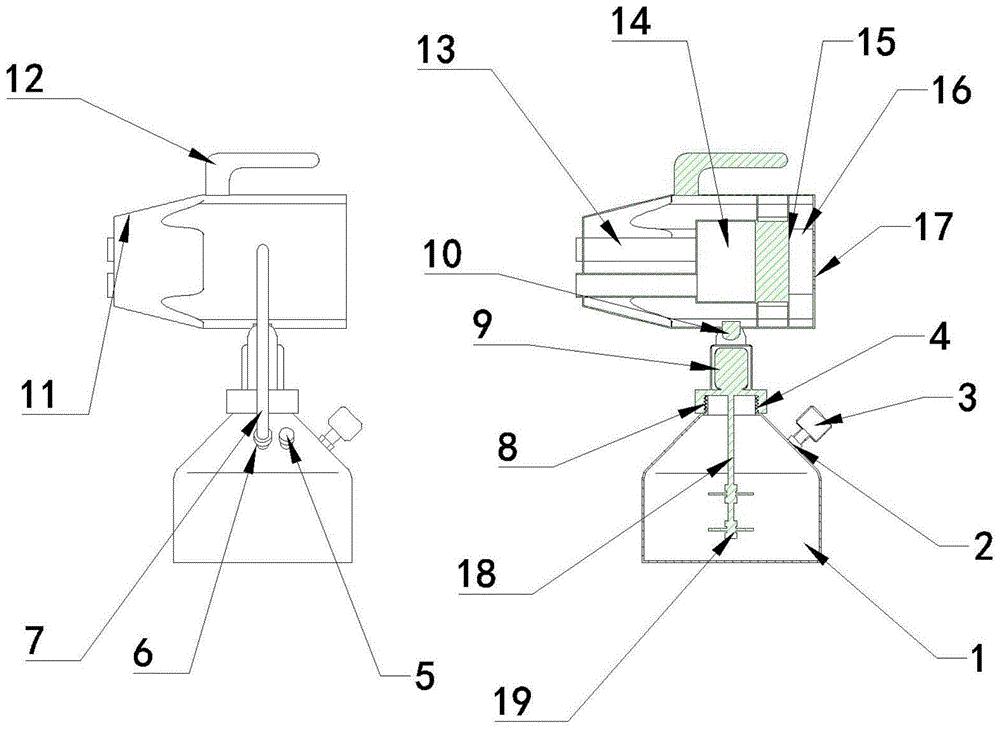

图1为本发明的整体结构剖视图。

图2为本发明的整体结构示意图。

图3为本发明的上部分结构示意图。

图4为本发明的下部分结构示意图。

图5为本发明图的左视图。

图6为本发明的后视图图。

图7为本发明的右视图。

图1-7中：1、水箱；2、流量阀；3、药水瓶；4、水箱口；5、入水口；6、出水口；7、水管；8、水箱盖；9、搅拌电机；10、夹板；11、机身；12、把手；13、喷雾管；14、出雾机；15、电机；16、电箱；17、通风口；18、搅拌杆；19、搅拌头。

具体实施方式

如附图1至附图7所示：

本发明提供一种可连水管自动混合药水的喷雾装置，包括水箱1，所述水箱的侧方上方连接有药水瓶3，所述药水瓶3与水箱1连接处设置有流量阀2，所述水箱1的前上方设置有出水口6和入水口5，所述水箱1上方设置有水箱口4；

所述水箱1上方通过水箱口4与水箱盖8相连接，所述水箱盖8上方连接有搅拌电机9，所述搅拌电机9两侧存在夹板10与水箱盖8连接，所述搅拌电机9通过水箱盖8与搅拌杆18连接，所述搅拌杆18上连接有搅拌头19；

所述夹板10与机身11的下方部分相连接，所述机身11上方外部连接有把手12，所述机身11内部前方设置有出雾管13，所述出雾管13的后方连接有出雾机14，所述出雾机14后方连接有电机15，说述电机15后方连接有电箱16位于机身11内部后方位置，所述机身11后部面上设置有通风口17，所述出雾机上设置有水管7。

其中，所述入水口5和出水口5均和水箱1为贯通的连接结构，所述水管7通过机身通过出水口5到达水箱1内部。

其中，其特征在于：所述水箱口4上存在螺纹，所述水箱盖8下方内部存在可与水箱口4相闭合的螺纹。

其中，所述搅拌杆18上存在有上下两个搅拌头19，说述搅拌头19的直径小于水箱口4的内径，所述搅拌杆18的长度小于水箱1的深度。

其中，所述出雾管13存在三个，所述出雾管13的一头与出雾机14相连接，另一头通过机身11内部到达机身11外部露出。

其中，所述药水瓶3与水箱1之间为贯通结构，说述药水瓶3上方存在入口，所述流量阀2位于药水瓶3与水箱1连接处的内部。

其中，夹片10与上方机箱11之间为口松紧的滚动套接，所述夹片10上的松紧转钮101控制连接松紧程度，所述搅拌电机9通过机箱11下方到达机箱11内部与电箱16连接。

工作原理：

本实施例的具体使用方式与作用，首先从将药水倒入药水瓶之中，通过流量阀控制药水流入水箱的速度，入水管与入水口相连接控制入水量的大小，启动开关，电箱控制搅拌电机和电机启动，搅拌杆开始转动将进入的水和流下的药水搅拌均匀，使水箱内的液体处于一直均匀的状态，出雾机开始工作，水箱内水经过水管到达出雾机，由出雾机制成雾气再由出雾管相外排出。手持把手将出雾口对准需要喷洒雾气的位置出雾即可。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
