一种适用于养殖环境的双系统风机盘管的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-26
一种适用于养殖环境的双系统风机盘管的制作方法

本实用新型属于风机盘管技术领域,尤其涉及一种适用于养殖环境的双系统风机盘管。



背景技术:

现有技术中的风机盘管,主要适用于商业、民用,为舒适性空调范畴。现有技术中的风机盘管在应用于养殖环境时,存在以下缺点:

(1)养殖环境不特定时期对温度要求较高,现有技术中的风机盘管大多只设有一个换热器,换热器一旦出现故障,对室内温度影响较大;

(2)现有技术中的风机盘管不易清理维护,给使用造成不便;

(3)现有技术中的风机盘管的送风方式大多为直吹,且风速风量过大,对养殖环境中某些禽类雏苗易造成伤害;

(4)由于养殖环境普遍潮湿,空气中腐蚀气体含量高,而且会定期对环境进行消毒冲洗,现有技术中的普通风机盘管在这种环境下运行时容易造成短路,而且易腐蚀生锈,故障率较高。



技术实现要素:

为解决上述现有技术中存在的问题,本实用新型的目的在于提供一种适用于养殖环境的双系统风机盘管,该装置具有送风合理、换热高效、防腐蚀、防锈防潮、易清理维护等优点。

为实现上述目的,本实用新型采用如下技术方案:

一种适用于养殖环境的双系统风机盘管,包括箱体,所述箱体内设置有风机,所述箱体左右两侧均设置有进风口,所述箱体在左右两侧进风口处均设置有换热器,所述箱体上还设置有出风口。通过双侧立管独立换热器(由铜管和铝箔翅片焊接组成)回风,换热高效;一侧故障时,另一侧可正常换热;双侧换热器可在工作状态时按需求自由调节使用状态。

作为优选,所述箱体顶部设置有检查口,所述箱体底部设置有排水盘,所述排水盘上设置有冲洗排水口。当需要消毒冲洗作业时,操作者只需打开检查口,用清洗水枪冲洗,由于风机保护网罩可对风机起到保护作用,不会对电器部分造成短路,清洗后的水流到底部的排水盘然后通过冲洗排水口排出,易清理维护,使用方便。

作为优选,所述换热器的进风口处设置有过滤网,过滤网可以对空气中的杂质起到过滤作用,所述过滤网可拆卸,可以方便地进行拆洗。

作为优选,所述过滤网抽拉式设置,可以方便地进行拆洗。

作为优选,所述风机的风扇叶片送风角度,以风机的电机为中心45∠°旋式扩散送风,送风合理,降低了养殖过程中因风机直吹造成的禽类雏苗的死亡率。

作为优选,所述风机外罩设有风机保护网罩,对风机起到保护作用。

作为优选,所述箱体表面设置有防腐涂层,防腐蚀、防锈防潮,在环境湿度大,空气中腐蚀气体高的工作条件下可正常作业。

作为优选,所述风机的电机选用防潮防短路电机,在环境湿度大,空气中腐蚀气体高的工作条件下可正常作业。

有益效果

本实用新型公开了一种适用于养殖环境的双系统风机盘管,该装置具有送风合理、换热高效、防腐蚀、防锈防潮、易清理维护等优点。本实用新型所述的风机盘管适用于禽类、畜牧海水养殖的特殊环境,在环境湿度大、空气中腐蚀气体高的工作条件下仍可正常作业,并且提高了换热效率,节省了人工成本;且型号可定制,外观和原理相同,尺寸变化。

本实用新型所述的风机盘管在投入使用后,降低了养殖过程中因风机直吹造成的禽类雏苗的死亡率;降低了设备故障率,减少了操作人员的操作步骤,降低了劳动强度。由此可见,本实用新型与现有技术相比,结构简单,容易实施,具有实质性特点和进步,其实施的有益效果也是显而易见的。

附图说明

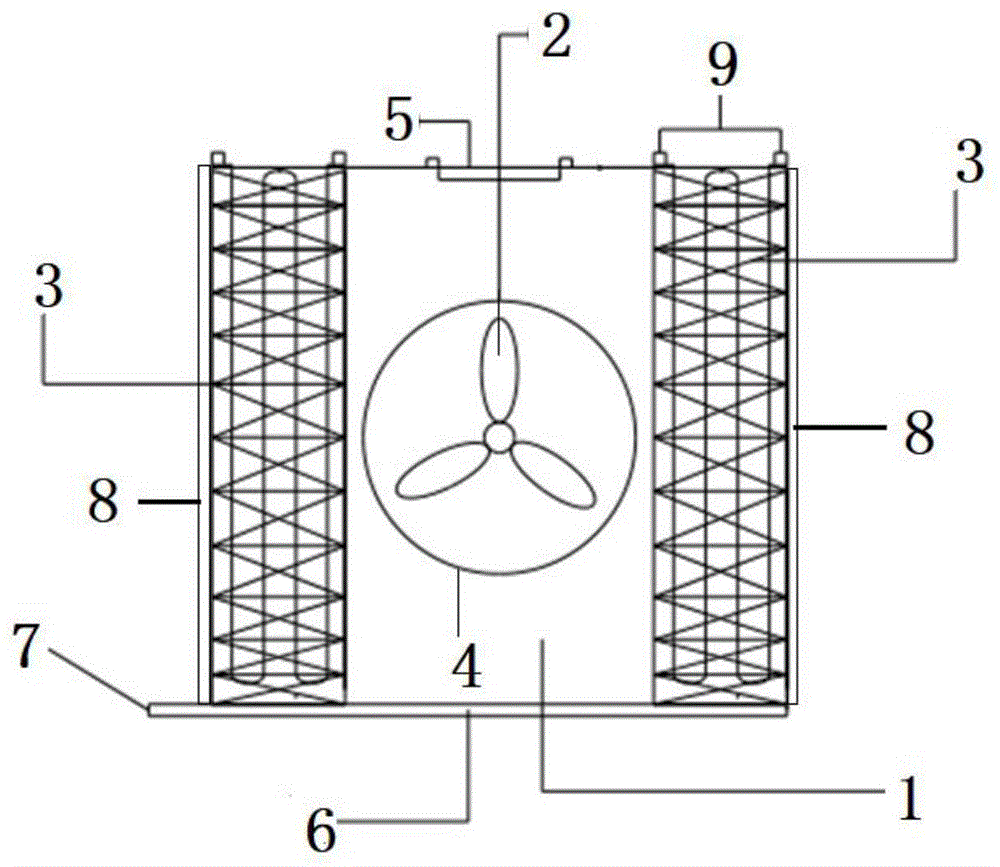

图1是本专利实施例1所述适用于养殖环境的双系统风机盘管的结构示意图;

图2是本专利实施例1所述换热器的结构示意图;

图3是本专利实施例1所述过滤网的结构示意图;

图4是本专利实施例1所述适用于养殖环境的双系统风机盘管的左视结构示意图;

图中,1:箱体,2:风机,3:换热器,4:风机保护网罩,5:检查口,6:排水盘,7:冲洗排水口,8:过滤网,9:换热器接水口;10:铝箔翅片;11:铜管。

具体实施方式

以下,将详细地描述本实用新型。在进行描述之前,应当理解的是,在本说明书和所附的权利要求书中使用的术语不应解释为限制于一般含义和字典含义,而应当在允许实用新型人适当定义术语以进行最佳解释的原则的基础上,根据与本实用新型的技术方面相应的含义和概念进行解释。因此,这里提出的描述仅仅是出于举例说明目的的优选实例,并非意图限制本实用新型的范围,从而应当理解的是,在不偏离本实用新型的精神和范围的情况下,可以由其获得其他等价方式或改进方式。

以下实施例仅是作为本实用新型的实施方案的例子列举,并不对本实用新型构成任何限制,本领域技术人员可以理解在不偏离本实用新型的实质和构思的范围内的修改均落入本实用新型的保护范围。

实施例1

如图1-4所示,一种适用于养殖环境的双系统风机盘管,包括箱体1,所述箱体内设置有风机2,所述箱体左右两侧均设置有进风口,所述箱体在左右两侧进风口处均设置有换热器3,所述箱体上还设置有出风口。通过设立两个换热器回风,换热高效;一侧换热器故障时,另一侧换热器还可保证装置正常换热;双侧换热器可在工作状态时按需求自由调节使用状态。

如图2所示,所述换热器为双侧立管独立换热器,由铜管和铝箔翅片焊接组成。

风机的电机选用防潮防短路电机,在环境湿度大,空气中腐蚀气体高的工作条件下可正常作业,所述风机外罩设有风机保护网罩4,对风机的电机起到保护作用。

所述箱体顶部设置有检查口5,所述箱体底部设置有排水盘6,所述排水盘上设置有冲洗排水口7。当需要消毒冲洗作业时,操作者只需打开检查口,用清洗水枪冲洗,不会对电器部分造成短路,清洗后的水流到底部的排水盘然后通过冲洗排水口排出,易清理维护,使用方便。

所述换热器的进风口处设置有过滤网8,过滤网可以对空气中的杂质起到过滤作用,所述过滤网可拆卸,可以方便地进行拆洗。

所述过滤网抽拉式设置,可以方便地进行拆洗。

所述风机的风扇叶片送风角度,以风机的电机为中心45∠°旋式扩散送风,送风合理,降低了养殖过程中因风机直吹造成的禽类雏苗的死亡率。

所述箱体表面设置有防腐涂层,防腐蚀、防锈防潮,在环境湿度大,空气中腐蚀气体高的工作条件下可正常作业。

本实用新型所述的一种适用于养殖环境的双系统风机盘管,其工作原理如下:制热/制冷工况下,当设备开启时,风机的电机做功;风机叶片按设定角度转动,将外部空气通过两侧滤网和换热器吸到箱体内,再将经过换热的热空气或冷空气通过箱体上设置的出风口输送到外部空间内,达到制冷或制热的空气调节效果;当室内需要消毒冲洗作业时,操作者只需打开检查口,用清洗水枪冲洗,由于风机的电机设置在箱体外且电路元件做密封处理,因此不会对电器部分造成短路;两侧换热器可按需求调节使用状态,若一侧换热器使用过程中发生损坏,另一侧换热器也可以提供换热。

以上实施例仅用以说明本实用新型的技术方案,而非对其进行限制;尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的普通技术人员来说,依然可以对前述实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或替换,并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
