一种羊舍通风装置的制作方法

本实用新型涉及畜牧养殖舍通风技术领域，具体涉及一种羊舍通风装置。

背景技术：

畜牧业养殖是农业中的一个大项，在我国有大量从事畜牧业养殖的个人和企业，其中养羊是养殖业中比例较大的一项，无论进行何种种类的养殖，首先都要进行动物房舍的建设，养羊也是如此，目前羊含通常都是使用常规的双坡长方形羊舍是我国养羊业采用最广的一种形式，这种羊舍建筑方便，实用性强，可根据不同地区、品种、饲养方式、年龄和身体状况设计室内结构、布局，羊舍对通风的要求比较高。现有的羊舍通风装置存在以下问题：

1、现有的羊舍通风装置不能全面的给羊舍内进行通风，因此容易导致羊舍滋生细菌，对空气也会造成一定的污染；

2、现有的羊舍通风装置都采用的是窗户对流通风，在无风的情况下不能有效的将羊舍内污浊的空气排出。

技术实现要素：

为解决上述背景技术中提出的问题，本实用新型提供了一种羊舍通风装置，通过吹风系统和通风系统的相互配合可达到对羊舍通风的效果。

为实现上述目的，本实用新型提供如下技术方案：一种羊舍通风装置，包括本体，所述本体包括吹风系统和通风系统，所述通风系统位于吹风系统的下端，所述吹风系统包括第一风机，所述第一风机安装在顶板的上端面，所述第一风机的下端面连通有出风管，所述出风管的末端连通有集风管，所述集风管的底端设置散风罩，所述通风系统包括第二风机，所述第二风机位于本体的左侧，所述第二风机的一端连通有进风管，所述进风管贯穿本体且延伸至本体的内部，所述进风管的上端面开设有通孔。

为了净化了羊舍内的空气，作为本实用新型一种羊舍通风装置，所述本体的右侧设置有抽风系统，所述抽风系统包括抽风风机，所述抽风风机的左侧连通有抽风管，所述抽风管的另一端贯穿本体并延伸至本体的内部，所述抽风管位于本体内部的一端安装有过滤罩。

为了防止排至室外污染空气，作为本实用新型一种羊舍通风装置，所述抽风管与过滤罩的连接处安装有过滤网，所述抽风风机的下端设置有净化箱，所述抽风风机的下端面连通有排风管，所述排风管贯穿净化箱，且延伸至净化箱的内部。

为了加强羊舍的通风效果，作为本实用新型一种羊舍通风装置，所述通孔设置有三个，三个所述通孔的上端面设置有钢丝网，所述本体的内部设置有支撑板，所述钢丝网与支撑板平齐。

为了解决羊舍湿气大，通风条件差的效果，作为本实用新型一种羊舍通风装置，所述本体的上端设置有顶棚，所述顶棚呈“三角形”状，所述顶棚的上端面设置有多个均匀分布的换气扇。

为了加强了羊舍的通风效果，作为本实用新型一种羊舍通风装置，所述散风罩设置有多个，且呈均匀分布。

与现有技术相比，本实用新型的有益效果是：

1、该种羊舍通风装置，通过在第一风机的下端面连通有出风管，出风管的末端连通有集风管，集风管的底端设置散风罩，可以使第一风机产生的气流通过出风管流入集风管内，再通过散风罩将气流吹向羊舍的各个区域，进而达到了对羊舍通风的效果，通风系统包括第二风机，第二风机位于本体的左侧，第二风机的一端连通有进风管，进风管贯穿本体且延伸至本体的内部，进风管的上端面开设有通孔，可将第二风机产生的风通过进风管流至通孔，进而保证了羊舍地面的通风效果以及地面保持干燥，防止细菌滋生的效果。

2、该种羊舍通风装置，通过在抽风风机的下端设置有净化箱，抽风风机的下端面连通有排风管，排风管贯穿净化箱，且延伸至净化箱的内部，抽风风机可将羊舍内污浊的空气通过抽风管抽入排气管，再由排气管排入净化箱内进行净化，防止排至室外污染空气。

附图说明

附图用来提供对本实用新型的进一步理解，并构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

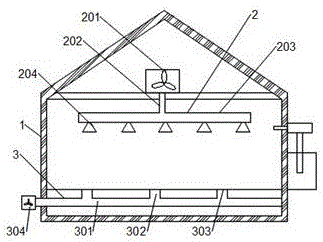

图1为本实用新型的一种羊舍通风装置平面图；

图2为本实用抽风系统结构图；

图3为本实用通孔结构图。

图中，1、本体；101、顶棚；1011、换气扇；2、吹风系统；201、第一风机；202、出风管；203、集风管；204、散风罩；3、通风系统；301、进风管；302、通孔；3021、钢丝网；303、支撑板；304、第二风机；4、抽风系统；401、抽风风机；402、排风管；403、净化箱；404、抽风管；405、过滤网；406、过滤罩。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-3，本实用新型提供以下技术方案：一种羊舍通风装置，包括本体1，本体1包括吹风系统2和通风系统3，通风系统3位于吹风系统2的下端，吹风系统2包括第一风机201，第一风机201安装在顶板的上端面，第一风机201的下端面连通有出风管202，出风管202的末端连通有集风管203，集风管203的底端设置散风罩204，通风系统3包括第二风机304，第二风机304位于本体1的左侧，第二风机304的一端连通有进风管301，进风管301贯穿本体1且延伸至本体1的内部，进风管301的上端面开设有通孔302。

本实施例中：通过在第一风机201的下端面连通有出风管202，出风管202的末端连通有集风管203，集风管203的底端安装散风罩204，可以使第一风机201产生的气流通过出风管202流入集风管203内，再通过散风罩204将气流吹向羊舍的各个区域，进而达到了对羊舍通风的效果，通风系统3包括第二风机304，第二风机304位于本体1的左侧，第二风机304的一端连通有进风管301，进风管301贯穿本体1且延伸至本体1的内部，进风管301的上端面开设有通孔302，可将第二风机304产生的风通过进风管301流至通孔302，进而保证了羊舍地面的通风效果以及地面保持干燥，防止细菌滋生的效果。

作为本实用新型的一种技术优化方案，本体1的右侧设置有抽风系统4，抽风系统4包括抽风风机401，抽风风机401的左侧连通有抽风管404，抽风管404的另一端贯穿本体1并延伸至本体1的内部，抽风管404位于本体1内部的一端安装有过滤罩406。

本实施例中：通过在抽风风机401的左侧连通有抽风管404，抽风管404的另一端贯穿本体1并延伸至本体1的内部，抽风管404位于本体1内部的一端安装有过滤罩406，当抽风风机401抽取羊舍内污浊的空气时，一些灰尘杂草会随着抽风风机401的力吸至过滤罩406，过滤网405可将大的灰尘杂草阻挡在外，防止将抽风管404堵塞，进而在给羊舍通风的过程中净化了羊舍内的空气。

作为本实用新型的一种技术优化方案，抽风管404与过滤罩406的连接处安装有过滤网405，抽风风机401的下端设置有净化箱403，抽风风机401的下端面连通有排风管402，排风管402贯穿净化箱403，且延伸至净化箱403的内部。

本实施例中：通过在抽风风机401的下端设置有净化箱403，抽风风机401的下端面连通有排风管402，排风管402贯穿净化箱403，且延伸至净化箱403的内部，抽风风机401可将羊舍内污浊的空气通过抽风管404抽入排风管402，再由排风管402排入净化箱403内进行净化，防止排至室外污染空气。

作为本实用新型的一种技术优化方案，通孔302设置有三个，三个通孔302的上端面设置有钢丝网3021，本体1的内部设置有支撑板303，钢丝网3021与支撑板303平齐。

本实施例中：通过将通孔302设置有三个，三个通孔302的上端面设置有钢丝网3021，进而加强了对羊舍的通风效果。

作为本实用新型的一种技术优化方案，本体1的上端设置有顶棚101，顶棚101呈“三角形”状，顶棚101的上端面设置有多个均匀分布的换气扇1011。

本实施例中：通过在顶棚101的上端面设置有多个均匀分布的换气扇1011，进而能够很大程度上降低羊舍的温度，解决了羊舍湿气大，通风条件差的效果。

作为本实用新型的一种技术优化方案，散风罩204设置有多个，且呈均匀分布。

本实施例中：通过散风罩204设置有多个，且呈均匀分布，可以多方面的对羊舍进行通风，加强了羊舍的通风效果。

本实用新型的工作原理及使用流程：首先启动第一风机201，使第一风机201产生的气流通过出风管202流入集风管203内，再通过散风罩204将气流吹向羊舍的各个区域，接着启动第二风机304，将第二风机304产生的风通过进风管301流至通孔302，通过通孔302上端面的钢丝网3021将风吹至羊舍的地面，同时启动抽风风机401，将羊舍内污浊的空气通过抽风管404抽入排风管402，再由排风管402排入净化箱403内进行净化，在工作过程中，换气扇1011辅助吹风系统2和通风系统3对羊舍进行通风处理。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
