牦牛圈舍牛床的制作方法

本实用新型涉及牦牛养殖技术领域,特别是牦牛圈舍牛床。



背景技术:

牦牛是一种产于高原的牛品种,它和一般的牛在外形上有一些不同,牦牛的毛比较长,四肢要发达一些,并且有着很高的经济价值,牦牛分布于中国四川、青海、西藏、新疆等省(区),除中国外,与中国毗邻的蒙古、原苏联中亚地区以及印度、不丹、锡金、阿富汗、巴基斯坦等国家均有少量分布,在牦牛养殖中,通常需要建设圈舍,在夜晚或其他情况下将牦牛赶入圈舍中,对于一些特殊情况的牦牛,例如待产牦牛、生病后尚未痊愈的牦牛对于这种牦牛应该独立圈养,防止其他牦牛对其产生影响,在圈舍中设置有牛床,牛床是供牦牛在上面休息的工具。

现有的装置的缺点是:

1、牦牛的粪便等其他杂物会落在牛床上,因此需要对牛床定期清理,由于独立圈舍的体积较小,其内部空间较小,不便于工作人员清理牛床;

2、为了使圈舍中的温度适宜,在温度较高时需要打开圈舍的通风口,在温度较低时则需要关闭通风口,现有的装置在开关通风口时较为不便。



技术实现要素:

本实用新型的目的在于克服现有技术的缺点,提供牦牛圈舍牛床。

本实用新型的目的通过以下技术方案来实现:牦牛圈舍牛床,包括圈舍主体,所述圈舍主体的一侧固定连接有顶盖,所述圈舍主体的一侧开设有第一贯穿槽,所述圈舍主体侧一侧固定连接有导轨,所述导轨上开设有滑槽,所述导轨的一侧通过滑槽活动连接有轮组,所述轮组远离导轨的一侧固定连接有挡板,所述挡板上开设有第二贯穿槽,所述圈舍主体的两侧均设置有窗户,所述圈舍主体远离导轨的一侧固定连接有合页,所述圈舍主体的一侧通过合页活动连接有圈舍门,所述圈舍主体的内部设置有饲喂槽,所述圈舍主体的内部设置有牛床,所述牛床的一侧固定连接有齿轮杆,所述圈舍主体的一侧固定连接有电机,所述电机的一侧固定连接有齿轮。

可选的,所述挡板上固定连接有第一把手,所述挡板上开设有螺纹孔,所述挡板上通过螺纹孔螺纹连接有紧固丝杆,所述紧固丝杆远离挡板的一侧固定连接有旋转把手。

可选的,所述圈舍门的一侧固定连接有第二把手,所述圈舍门的一侧固定连接有第一固定块,所述圈舍主体的一侧固定连接有第二固定块。

可选的,所述牛床的一侧固定连接有第三把手,所述齿轮啮合在齿轮杆的一侧。

可选的,所述第一贯穿槽为方形,所述第二贯穿槽的形状大小与第一贯穿槽的形状大小相适配。

可选的,所述导轨的数量为两个,两个所述导轨固定连接在圈舍主体的一侧,所述轮组的数量为若干个,所述轮组固定连接在挡板的两侧。

本实用新型具有以下优点:

1、通过设置牛床,牛床的一侧固定连接有齿轮杆,圈舍主体的一侧固定连接有电机,电机的一侧固定连接有齿轮,牛床的一侧固定连接有第三把手,齿轮啮合在齿轮杆的一侧,在需要对牛床进行清理时,工人手持第三把手将牛床从圈舍主体中取出,启动电机,电机通过齿轮带动齿轮杆移动,便于工作人员将牛床从圈舍主体中取出,且更为省力,将牛床从圈舍主体中取出后再进行清理,操作空间较大,不受圈舍主体内部空间局限性影响,实现了便于对牛床进行清理的目的。

2、通过设置挡板,圈舍主体的一侧开设有第一贯穿槽,圈舍主体侧一侧固定连接有导轨,导轨上开设有滑槽,导轨的一侧通过滑槽活动连接有轮组,轮组远离导轨的一侧固定连接有挡板,挡板上开设有第二贯穿槽,挡板上固定连接有第一把手,挡板上开设有螺纹孔,挡板上通过螺纹孔螺纹连接有紧固丝杆,紧固丝杆远离挡板的一侧固定连接有旋转把手,在使用时,转动旋转把手,使紧固丝杆的一侧与圈舍主体分离,通过第一把手使挡板在导轨上进行移动,挡板移动后,第一贯穿槽与第二贯穿槽的相对位置改变,第一贯穿槽与第二贯穿槽为通风口,当其完全对齐后,则完全打开通风口,当其完全错位不重合时,则通风口关闭,将通风口调节至合适的大小后,转动旋转把手,使紧固丝杆的一侧与圈舍主体结合,从而将挡板进行固定,实现了便于开关通风口的目的。

附图说明

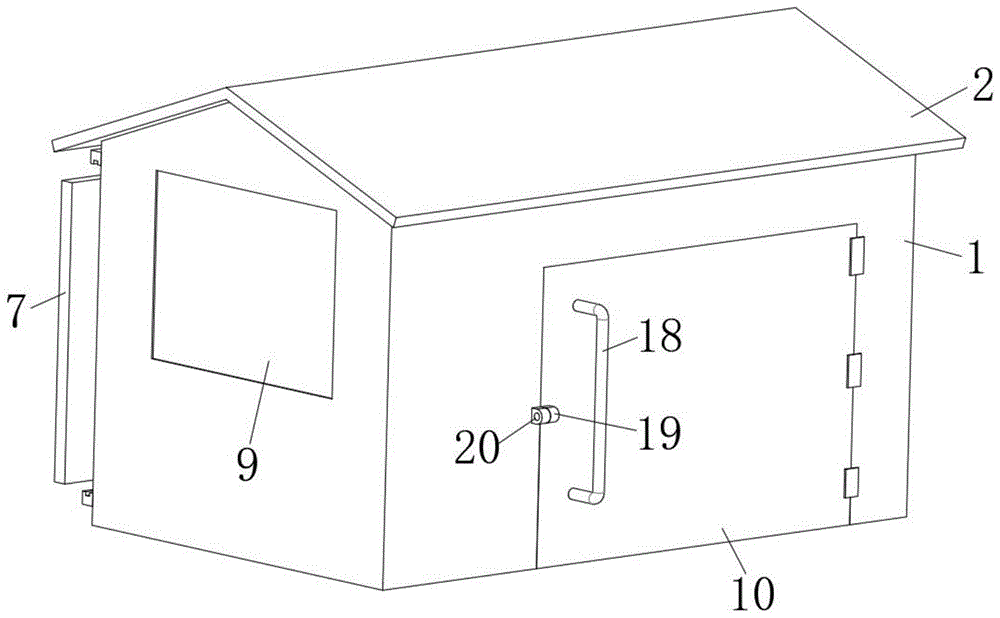

图1为本实用新型第一视角的结构示意图;

图2为本实用新型第二视角的结构示意图;

图3为本实用新型圈舍主体处的剖视示意图;

图4为图2中a处的结构放大示意图。

图中:1-圈舍主体,2-顶盖,3-第一贯穿槽,4-导轨,5-滑槽,6-轮组,7-挡板,8-第二贯穿槽,9-窗户,10-圈舍门,11-饲喂槽,12-牛床,13-齿轮杆,14-电机,15-齿轮,16-第一把手,17-旋转把手,18-第二把手,19-第一固定块,20-第二固定块,21-第三把手。

具体实施方式

下面结合附图对本实用新型做进一步的描述,但本实用新型的保护范围不局限于以下所述。

如图1-4所示,牦牛圈舍牛床,它包括圈舍主体1,圈舍主体1的一侧固定连接有顶盖2,圈舍主体1的一侧开设有第一贯穿槽3,圈舍主体1侧一侧固定连接有导轨4,导轨4上开设有滑槽5,导轨4的一侧通过滑槽5活动连接有轮组6,轮组6远离导轨4的一侧固定连接有挡板7,挡板7上开设有第二贯穿槽8,在使用时,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1分离,通过第一把手16使挡板7在导轨4上进行移动,挡板7移动后,第一贯穿槽3与第二贯穿槽8的相对位置改变,第一贯穿槽3与第二贯穿槽8为通风口,当其完全对齐后,则完全打开通风口,当其完全错位不重合时,则通风口关闭,将通风口调节至合适的大小后,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1结合,从而将挡板7进行固定,实现了便于开关通风口的目的,圈舍主体1的两侧均设置有窗户9,圈舍主体1远离导轨4的一侧固定连接有合页,圈舍主体1的一侧通过合页活动连接有圈舍门10,圈舍主体1的内部设置有饲喂槽11,圈舍主体1的内部设置有牛床12,牛床12的一侧固定连接有齿轮杆13,圈舍主体1的一侧固定连接有电机14,电机14的一侧固定连接有齿轮15,在需要对牛床进行清理时,工人手持第三把手21将牛床12从圈舍主体1中取出,启动电机14,电机14通过齿轮15带动齿轮杆13移动,便于工作人员将牛床12从圈舍主体1中取出,且更为省力,将牛床从圈舍主体1中取出后再进行清理,操作空间较大,不受圈舍主体1内部空间局限性影响,实现了便于对牛床进行清理的目的。

作为本实用新型的一种优选技术方案:挡板7上固定连接有第一把手16,挡板7上开设有螺纹孔,挡板7上通过螺纹孔螺纹连接有紧固丝杆,紧固丝杆远离挡板7的一侧固定连接有旋转把手17,圈舍门10的一侧固定连接有第二把手18,圈舍门10的一侧固定连接有第一固定块19,圈舍主体1的一侧固定连接有第二固定块20,牛床12的一侧固定连接有第三把手21,齿轮15啮合在齿轮杆13的一侧,第一贯穿槽3为方形,第二贯穿槽8的形状大小与第一贯穿槽3的形状大小相适配,导轨4的数量为两个,两个导轨4固定连接在圈舍主体1的一侧,轮组6的数量为若干个,轮组6固定连接在挡板7的两侧。

本实用新型的工作过程如下:在需要对牛床进行清理时,工人手持第三把手21将牛床12从圈舍主体1中取出,启动电机14,电机14通过齿轮15带动齿轮杆13移动,将牛床从圈舍主体1中取出后再进行清理,在开关通风口时,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1分离,通过第一把手16使挡板7在导轨4上进行移动,挡板7移动后,第一贯穿槽3与第二贯穿槽8的相对位置改变,第一贯穿槽3与第二贯穿槽8为通风口,当其完全对齐后,则完全打开通风口,当其完全错位不重合时,则通风口关闭,将通风口调节至合适的大小后,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1结合,从而将挡板7进行固定,。

综上所述,牦牛圈舍牛床,使用时,通过设置牛床12,牛床12的一侧固定连接有齿轮杆13,圈舍主体1的一侧固定连接有电机14,电机14的一侧固定连接有齿轮15,牛床12的一侧固定连接有第三把手21,齿轮15啮合在齿轮杆13的一侧,在需要对牛床进行清理时,工人手持第三把手21将牛床12从圈舍主体1中取出,启动电机14,电机14通过齿轮15带动齿轮杆13移动,便于工作人员将牛床12从圈舍主体1中取出,且更为省力,将牛床从圈舍主体1中取出后再进行清理,操作空间较大,不受圈舍主体1内部空间局限性影响,实现了便于对牛床进行清理的目的,通过设置挡板7,圈舍主体1的一侧开设有第一贯穿槽3,圈舍主体1侧一侧固定连接有导轨4,导轨4上开设有滑槽5,导轨4的一侧通过滑槽5活动连接有轮组6,轮组6远离导轨4的一侧固定连接有挡板7,挡板7上开设有第二贯穿槽8,挡板7上固定连接有第一把手16,挡板7上开设有螺纹孔,挡板7上通过螺纹孔螺纹连接有紧固丝杆,紧固丝杆远离挡板7的一侧固定连接有旋转把手17,在使用时,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1分离,通过第一把手16使挡板7在导轨4上进行移动,挡板7移动后,第一贯穿槽3与第二贯穿槽8的相对位置改变,第一贯穿槽3与第二贯穿槽8为通风口,当其完全对齐后,则完全打开通风口,当其完全错位不重合时,则通风口关闭,将通风口调节至合适的大小后,转动旋转把手17,使紧固丝杆的一侧与圈舍主体1结合,从而将挡板7进行固定,实现了便于开关通风口的目的。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
