一种基于太阳能独立供电的现代化狐狸养殖室的制作方法

本实用新型属于狐狸养殖技术领域，具体涉及一种基于太阳能独立供电的现代化狐狸养殖室。

背景技术：

狐皮是较珍贵的毛皮，毛长绒厚，灵活光润，适于制成各种皮大衣、皮领、镶头、围巾等制品，保暖性好，华贵美观，深受人们喜爱，因此，狐狸养殖是农民养殖的产业之一，可以给农民养殖户带来很大的经济收益。目前的养殖场所多为普通棚加养殖铁笼，清洗管理较为不便，狐狸在养殖过程中，需每天给与其足够的水量和食物，所以水槽及食槽需定期进行清洗，如清洗不及时，导致细菌滋生，狐狸食取时易感染病菌，一旦身体不适，影响正常的生长，同时狐狸每天产生的尿液和粪便，需要进行及时清理，落入细缝中，难以清理，为此我们提出一种基于太阳能独立供电的现代化狐狸养殖室。

技术实现要素：

本实用新型的目的在于提供一种基于太阳能独立供电的现代化狐狸养殖室，以解决上述背景技术中提出的狐狸养殖需给足水量和食物，水槽及食槽需定期进行清洗，预防细菌滋生，人工操作工作量较大，同时产出的尿液和粪便对于狐狸养殖环境造成污染的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于太阳能独立供电的现代化狐狸养殖室，包括养殖箱、卡扣机构和收集机构，所述卡扣机构包括固定板，所述固定板的内部开设有弹簧槽，所述弹簧槽的内壁连接有弹簧，所述弹簧的另一侧连接有第二抵块，所述第二抵块的一侧表面开设有斜面，所述第二抵块的顶端表面相对于弹簧槽的内壁开设有开槽，所述第二抵块的外表面固定连接有拉杆，所述拉杆的另一侧固定连接有拉把，所述固定板的外表面设置有铰链，所述铰链的另一侧连接有转接板，所述转接板的外表面一侧连接有第一抵块，所述第一抵块的内部开设有孔洞，所述转接板的一侧表面固定连接有水槽，所述转接板的外表面相对于水槽的一侧连接有食槽。

优选的，所述养殖箱的下表面设置有箱板，所述收集机构包括收集箱，所述收集箱的一侧表面固定连接有凸块，所述箱板的下表面一侧连接有撑块，所述撑块的内部开设有滑槽。

优选的，所述弹簧的一侧表面与弹簧槽的内壁表面为固定连接，所述弹簧的另一侧表面与第二抵块的一侧表面为固定连接。

优选的，所述拉杆的外表面与弹簧槽的内壁表面为滑动连接，所述第二抵块的一侧表面与孔洞的内壁表面为卡合连接，所述第一抵块的外表面与开槽的内壁表面为卡合连接。

优选的，所述铰链的一侧与固定板表面为固定连接，所述铰链的另一侧与转接板表面为固定连接。

优选的，所述凸块的外表面与滑槽的内壁表面为滑动连接，所述凸块的数量设置为两个，所述凸块设置于收集箱的两侧分布。

优选的，所述箱板的内部为格栅结构设置，所述收集箱紧贴箱板的一侧表面设置。

优选的，所述收集箱的数量设置为三个，所述收集箱处于箱板的下表面等距离设置。

与现有技术相比，本实用新型的有益效果是：

1、通过设计的卡扣机构，可直接通过转接板按照铰链进行旋转，将水槽进行翻转，同时将多余的水源和食物倾倒在下部设置的收集箱中，再由水枪进行冲洗，结构较为简单，可同时进行多个进行清洗，大大加快了清洗的时间，定期清洗进而保证了狐狸进食的卫生性，室内的太阳能板通过电箱进行控制，有效的保证室内温度，从而促进狐狸身体的快速生长。

2、通过设计的收集机构，使得在狐狸产出的尿液及粪便，可通过玻璃格栅直接进入收集箱中，能够有效的进行粪便的收集，进行定期的收取处理，能够快速的对产出物进行处理，同时能够保证狐狸室的环境整洁。

附图说明

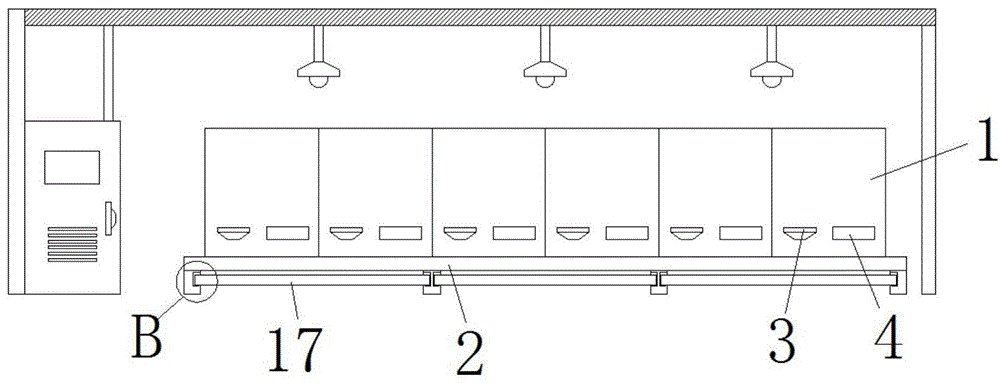

图1为本实用新型狐狸养殖室内结构示意图；

图2为本实用新型狐狸养殖箱结构示意图；

图3为本实用新型图2中a处放大结构示意图；

图4为本实用新型水槽连接结构侧视图；

图5为本实用新型玻璃格栅的结构示意图；

图6为本实用新型图1中b处放大结构示意图；

图中：1、养殖箱；2、箱板；3、水槽；4、食槽；5、固定板；6、转接板；7、第一抵块；8、孔洞；9、弹簧槽；10、弹簧；11、第二抵块；12、拉杆；13、斜面；14、开槽；15、拉把；16、铰链；17、收集箱；18、凸块；19、撑块；20、滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供技术方案：一种基于太阳能独立供电的现代化狐狸养殖室，包括养殖箱1、卡扣机构和收集机构，卡扣机构包括固定板5，固定板5的内部开设有弹簧槽9，弹簧槽9的内壁连接有弹簧10，弹簧10的另一侧连接有第二抵块11，第二抵块11的一侧表面开设有斜面13，第二抵块11的顶端表面相对于弹簧槽9的内壁开设有开槽14，第二抵块11的外表面固定连接有拉杆12，拉杆12的另一侧固定连接有拉把15，固定板5的外表面设置有铰链16，铰链16的另一侧连接有转接板6，转接板6的外表面一侧连接有第一抵块7，第一抵块7的内部开设有孔洞8，转接板6的一侧表面固定连接有水槽3，转接板6的外表面相对于水槽3的一侧连接有食槽4。

为了便于收集，本实施案例，优选的，养殖箱1的下表面设置有箱板2，收集机构包括收集箱17，收集箱17的一侧表面固定连接有凸块18，箱板2的下表面一侧连接有撑块19，撑块19的内部开设有滑槽20。

为了便于固定，本实施案例，优选的，弹簧10的一侧表面与弹簧槽9的内壁表面为固定连接，弹簧10的另一侧表面与第二抵块11的一侧表面为固定连接。

为了便于卡合连接，本实施案例，优选的，拉杆12的外表面与弹簧槽9的内壁表面为滑动连接，第二抵块11的一侧表面与孔洞8的内壁表面为卡合连接，第一抵块7的外表面与开槽14的内壁表面为卡合连接。

为了便于旋转连接，本实施案例，优选的，铰链16的一侧与固定板5表面为固定连接，铰链16的另一侧与转接板6表面为固定连接。

为了便于滑动连接，本实施案例，优选的，凸块18的外表面与滑槽20的内壁表面为滑动连接，凸块18的数量设置为两个，凸块18设置于收集箱17的两侧分布。

为了便于通透性，本实施案例，优选的，箱板2的内部为格栅结构设置，收集箱17紧贴箱板2的一侧表面设置。

为了便于多个连接，本实施案例，优选的，收集箱17的数量设置为三个，收集箱17处于箱板2的下表面等距离设置。

本实用新型的工作原理及使用流程：该装置安装完成之后，当需要定期进行水槽3和食槽4进行清洗时，可拉动拉把15使得拉杆12在弹簧槽9内滑动，从而压缩弹簧10，使得斜面13脱离孔洞8的内部，转接板6可通过铰链16进行倾倒，从而水槽3及食槽4内部剩余的残渣可落入收集箱17内，在通过水枪对准水槽3和食槽4内部进行冲洗即可，可同时将所有的转接板6进行倾倒，快速的进行清洁工作，冲洗完成之后，抬起转接板6，当第一抵块7顶端接触斜面13表面，可滑动第二抵块11，使得第二抵块11卡合至孔洞8的内部，第二抵块11顶触至开槽14内部，完成固定结构。

狐狸产出的尿液及粪便可通过箱板2中的格栅落入收集箱17的内部进行收集，同时进行清理时，可直接拉动收集箱17，通过凸块18与滑槽20的内部的滑动，可直接取出收集箱17进行清理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
