一种海洋底栖生物采集装置的制作方法

本发明涉及海洋底栖生物采集工具，尤其是涉及一种海洋底栖生物采集装置。

背景技术：

海洋底栖生物的调查是海洋科学基础综合调查的重要组成部分，尤其是目前由于受人类活动影响，近岸海底沉积物数量不断增多，严重影响到生存在海底基质上的底栖生物群落组成及生物量。因此对于海洋底栖生物的调查研究逐渐受到重视。

目前，在海洋浅水区域采集海洋底栖动物时通常采用阿式拖网，使用时放置水底进行拖牵，从而用于定性捕获或采集底泥中的底栖生物。

例如，授权公告号cn206251770u，授权公告日2017.06.16的中国专利公开了一种用于采集底栖生物的采集装置，其包括主框架，主框架的一端开设有开口处，设有开口处的主框架的端部两侧分别固定有把手，且设有开口处的主框架的端部表面围设有用于加固把手与主框架间的连接的金属包皮，主框架的除围设有金属包皮的表面包围有用于收集泥沙中的底栖生物的网状物，两个把手间固定有用于绑缚绳索的铁链。该收集装置存在以下缺陷：（1）在拖拉过程中，开口处的主框架的端部易晃动而与海底面分离产生间隙，导致无法捕获或采集栖息在海底表面或底泥表层内的底栖生物，影响采样的准确性；（2）开口始终处于敞开状态，在往上拉起的过程中，底栖生物易从开口逃逸；（3）只能将主框架的尾部提起，将主框架内的底栖生物从开口中倒出，费力，且操作非常不便。

技术实现要素：

本发明是为了解决现有采集底栖生物的采集装置所存在的上述技术问题，提供了一种结构巧妙，使用方便、省力，使用时不易晃动，使用稳定性好，并能防止底栖生物从中逃逸的海洋底栖生物采集装置。

为了实现上述目的，本发明采用以下技术方案：一种海洋底栖生物采集装置，包括矩形底拖网箱、闸板及底封板，所述矩形底拖网箱前后贯通，位于矩形底拖网箱进口端两侧的侧面上设有平衡侧围板，所述平衡侧围板与矩形底拖网箱之间的间隙形成进水通道，所述底封板可拆卸连接在矩形底拖网箱出口端，所述闸板设置在矩形底拖网箱内靠近开口端的位置处，闸板上连接有能使闸板处于抬起或下落状态从而使矩形底拖网箱进口相应处于打开或闭合状态的弹性触发机构。本发明的采集装置采用矩形底拖网箱进行样品采集，结构牢固；在拖拉过程中，随着矩形底拖网箱内底泥或者底栖生物的收集，会引起矩形底拖网箱因过滤出水量不均匀而产生晃动，矩形底拖网箱进口端两侧的侧面上设有平衡侧围板，平衡侧围板起到稳定矩形底拖网箱进口端的作用，使得矩形底拖网箱不易产生晃动并能与海底面保持贴合；矩形底拖网箱两侧的海水通道则能在矩形底拖网箱拖拉过程中使海水通过，且过水量均匀，使得两侧的平衡侧围板内外受力保持均匀，有助于进一步抑制矩形底拖网箱的晃动；本发明中在矩形底拖网箱内靠近开口端的位置处设置有闸板，在采样时，闸板处于抬起状态使得矩形底拖网箱进口处于敞开状态以便于进行采样，采样后在拉起过程中，通过弹性触发机构使闸板下落，从而使矩形底拖网箱进口处于闭合状态，在拉起过程中矩形底拖网箱中的底栖生物便不能从矩形底拖网箱中逃逸；矩形底拖网箱出口端可拆卸连接有底封板，只要直接将吊起的矩形底拖网箱中的底封板拆掉，便能使矩形底拖网箱中的底栖生物或底泥在自重作用下从矩形底拖网箱的底部出口下落至容器中进行收集，使用非常方便、省力。

作为优选，所述弹性触发机构包括u型支架、释放销及释放杆，所述u型支架固定在矩形底拖网箱顶面上靠近矩形底拖网箱开口端的位置处，所述闸板穿过矩形底拖网箱且闸板的下部分位于矩形底拖网箱内，闸板的顶端固定有压板，所述压板的两端凸出于闸板外形成连接部，闸板的两侧设有导向杆，所述导向杆穿过连接部，导向杆上端与u型支架固定连接，导向杆下端与平衡侧围板固定连接，导向杆位于压板与平衡侧围板之间的部分套有拉簧，所述拉簧上端与压板固定连接，拉簧下端与平衡侧围板固定连接，所述释放杆下端与压板固定连接，释放杆上设有插销槽，当闸板处于抬起状态时，释放杆上穿u型支架，拉簧拉伸，释放销插入插销槽并与u型支架发生阻挡干涉。本发明中，导向杆起到导向作用，能保证闸板的垂直上下运动；当闸板处于抬起状态时，拉簧拉伸，释放销上连有拉绳，拉动拉绳使释放销从插销槽中退出后，释放杆失去释放销的限位作用，压板便在拉簧回复力的作用下带动闸板向下运动直至闸板与矩形底拖网箱接触，此时矩形底拖网箱便处于开口闭合状态，矩形底拖网箱中的底栖生物便不能从中逃逸，通过释放销、释放杆、拉簧等结构单元使闸板处于抬起或下落状态从而使矩形底拖网箱进口相应处于打开或闭合状态，结构简单，操作方便。

作为优选，所述释放销包括销体及拉环，所述销体内对称设有两颗滚珠，滚珠之间设有压簧，滚珠部分露出于销体外并与插销槽内壁抵紧，所述拉环固定在销体上端与销体转动连接。通过滚珠与插销槽内壁抵紧，使得释放销的插拔非常省力。

作为优选，所述u型支架顶面固定有导向套，所述销体位于导向套内与导向套滑配。导向套能保证销体始终垂直于释放杆，使得拉绳在拉动释放销时能使销体快速从插销槽中退出。

作为优选，所述矩形底拖网箱进口端的两侧端面上设有安装板，所述安装板之间设有推杆，所述推杆两端与安装板转动连接，推杆上固定有拉索环。本发明中的推杆能将较大的石块推开，避免较大石块进入矩形底拖网箱中；拉索环用于连接拖拽矩形底拖网箱的拖拽绳，推杆与安装板转动连接，使得拖拽绳也能以推杆为轴发生转动，避免拖拽绳与安装板之间相对固定而将矩形底拖网箱向上拉起。

作为优选，所述底封板上设有插接套框，所述插接套框插入矩形底拖网箱出口端内并与矩形底拖网箱内壁相适配，插接套框通过插拔锁止机构与矩形底拖网箱固定连接，底封板与矩形底拖网箱出口端的端面贴合。插接套框起到连接、限位作用，避免底封板产生晃动。

作为优选，所述插拔锁止机构包括u型插杆及锁止插座，所述u型插杆从矩形底拖网箱一侧穿入，穿过插接套框后从矩形底拖网箱另一侧穿出，u型插杆的两端端部插入固定在矩形底拖网箱上的锁止插座并被固定在锁止插座内。通过插拔锁止机构使得底封板的拆装非常方便，将u型插杆穿过矩形底拖网箱、插接套框后插入锁止插座，便能实现底封板与矩形底拖网箱之间的固定，再将u型插杆从锁止插座中退出解锁后，将u型插杆从矩形底拖网箱、插接套框中拉出，便能实现底封板与矩形底拖网箱之间的分离，操作非常方便。

作为优选，所述锁止插座包括插座本体及锁珠，所述插座本体内设有插接盲孔，所述插接盲孔的两侧对称设有与插接盲孔相连通的锁珠孔，所述锁珠位于锁珠孔内，所述锁珠孔内螺纹连接有顶紧片，所述顶紧片与锁珠之间设有压簧，锁珠部分露出于插接盲孔内，插接盲孔底部设有回位弹簧，所述回位弹簧的上端固定有顶片，所述u型插杆两端靠近端部的位置处设有环状弧形卡槽，所述环状弧形卡槽与锁珠相适配。将u型插杆插入插接盲孔内，当锁珠卡入环状弧形卡槽内时u型插杆便锁止固定在锁止插座内不会从锁止插座内退出；快速向内推动u型插杆，锁珠受压缩进锁珠孔内，u型插杆两端端部便能继续向内运动顶住顶片并使回位弹簧压缩一定程度后，向外快速拉拔u型插杆，u型插杆便能在回复弹簧回复力及向外的拉力双重作用力作用下，从插座本体内快速拔出，实现u型插杆与锁止插座的快速分离解锁。

作为优选，所述u型插杆的两端端部设有导向斜面。

作为优选，所述底封板上设有滤孔。底封板上设有滤孔，有利于减少阻力矩形底拖网箱在拖拉时的阻力。

因此，本发明具有如下有益效果：

（1）矩形底拖网箱进口端两侧的侧面上设有平衡侧围板，使得矩形底拖网箱不易产生晃动并能与海底面保持贴合；

（2）矩形底拖网箱内靠近开口端的位置处设有闸板，通过弹性触发机构控制闸板处于抬起或下落状态从而使矩形底拖网箱进口相应处于打开或闭合状态，既能实现顺利采样，又能实现采样后矩形底拖网箱在拉起过程中，底栖生物不能从矩形底拖网箱中逃逸；

（3）矩形底拖网箱出口端可拆卸连接有底封板，底封板通过插接套框与插拔锁止机构的之间的配合与矩形底拖网箱固定连接，使得底封板的拆装非常方便，只要直接将吊起的矩形底拖网箱中的底封板拆掉，便能使矩形底拖网箱中的底栖生物或底泥在自重作用下从矩形底拖网箱的底部出口直接下落至容器中进行收集，使用非常方便、省力。

附图说明

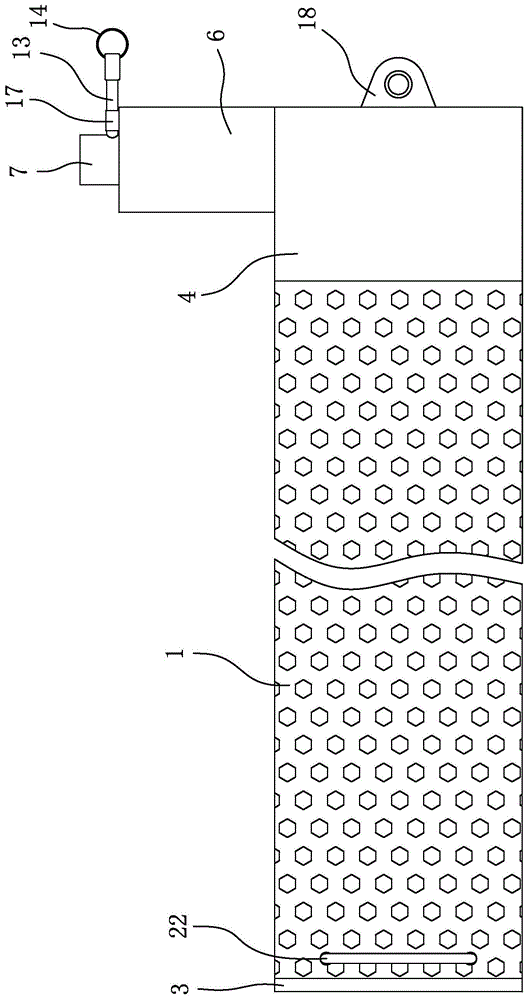

图1是本发明的一种主视图。

图2是图1的右视图。

图3是底封板与插接套的一种连接示意图。

图4是图3的右视图。

图5是u型插杆与锁止插座的一种连接示意图。

图6是图5中a处局部放大图。

图7是释放销与释放杆的一种连接示意图。

图8是图7中b处局部放大图。

图中：矩形底拖网箱1，闸板2，底封板3，平衡侧围板4，进水通道5，u型支架6，释放杆7，压板8，连接部9，导向杆10，拉簧11，插销槽12，销体13，拉环14，滚珠15，压簧16，导向套17，安装板18，推杆19，拉索环20，插接套框21，u型插杆22，插座本体23，锁珠24，插接盲孔25，锁珠孔26，顶紧片27，回位弹簧28，顶片29，环状弧形卡槽30。

具体实施方式

下面结合附图和具体实施方式对本发明做进一步的描述。

如图1、图2所示的一种海洋底栖生物采集装置，包括矩形底拖网箱1、闸板2及底封板3，矩形底拖网箱采用不锈钢材质且前后贯通，矩形底拖网箱上设有滤孔，矩形底拖网箱进口端的两侧端面上设有安装板18，安装板之间固定有推杆19，推杆两端与安装板转动连接，推杆上固定有拉索环20，位于矩形底拖网箱进口端两侧的侧面上固定有平衡侧围板4，平衡侧围板与矩形底拖网箱之间的间隙形成进水通道5，底封板底开有滤孔，底封板上固定有插接套框21（如图3、图4所示），插接套框插入矩形底拖网箱出口端内并与矩形底拖网箱内壁相适配，插接套框通过插拔锁止机构与矩形底拖网箱固定连接，底封板与矩形底拖网箱出口端的端面贴合；插拔锁止机构包括u型插杆22及锁止插座，u型插杆的两端端部设有导向斜面，锁止插座包括插座本体23及锁珠24（如图5、图6所示），插座本体内设有插接盲孔25，插接盲孔的两侧对称设有与插接盲孔相连通的锁珠孔26，锁珠位于锁珠孔内，锁珠孔内螺纹连接有顶紧片27，顶紧片与锁珠之间设有压簧16，锁珠部分露出于插接盲孔内，插接盲孔底部设有回位弹簧28，回位弹簧的上端固定有顶片29，u型插杆两端靠近端部的位置处设有环状弧形卡槽30，u型插杆从矩形底拖网箱一侧穿入，穿过插接套框后从矩形底拖网箱另一侧穿出，u型插杆的两端端部插入插接盲孔，锁珠卡入环状弧形卡槽从而使u型插杆被固定在锁止插座内，u型插杆的两端端面与顶片之间不接触；闸板设置在矩形底拖网箱内靠近开口端的位置处，闸板上连接有能使闸板处于抬起或下落状态从而使矩形底拖网箱进口相应处于打开或闭合状态的弹性触发机构；弹性触发机构包括u型支架6、释放销及释放杆7，释放销包括销体13及拉环14（如图7、图8所示），销体内对称设有两颗滚珠15，滚珠之间设有压簧，滚珠部分露出于销体外，u型支架固定在矩形底拖网箱顶面上靠近矩形底拖网箱开口端的位置处，闸板穿过矩形底拖网箱且闸板的下部分位于矩形底拖网箱内，闸板的顶端固定有压板8，压板的两端凸出于闸板外形成连接部9，闸板的两侧设有导向杆10，导向杆穿过连接部，导向杆上端与u型支架固定连接，导向杆下端与平衡侧围板固定连接，导向杆位于压板与平衡侧围板之间的部分套有拉簧11，拉簧上端与压板固定连接，拉簧下端与平衡侧围板固定连接，释放杆下端与压板固定连接，释放杆上设有插销槽12，u型支架顶面固定有导向套17，当闸板处于抬起状态时，释放杆上穿u型支架，拉簧拉伸，销体位于导向套内与导向套滑配，销体下端插入插销槽内，滚珠与插销槽内壁抵紧，销体与u型支架发生阻挡干涉，销体上端露出于导向套外，拉环固定在销体上端与销体转动连接。

本发明的使用方法为：将插接套框插入矩形底拖网箱的出口端，将u型插杆从矩形底拖网箱一侧穿入，穿过插接套框后从矩形底拖网箱另一侧穿出后插入锁止插座，使底封板与矩形底拖网箱之间固定连接；在拉索环上系上拖拽绳（图中未示出），拉环上系上拉绳（图中未示出），在闸板保持抬起状态，矩形底拖网箱开口处于敞开状态时，将本发明投入海底，在船上进行匀速拖曳，在拖曳中，底栖生物或底泥被采集至矩形底拖网箱中集；拖曳一定时间后，收起拖拽绳，在矩形底拖网箱拉起时迅速提拉拉绳，使释放销从插销槽中拔出，闸板在拉簧回复力的作用下下落，从而使矩形底拖网箱进口处于闭合状态，在拉起过程中矩形底拖网箱中的底栖生物便不能从矩形底拖网箱中逃逸；矩形底拖网箱拉起后，快速向内推动u型插杆，锁珠受压缩进锁珠孔内，u型插杆两端端部便能继续向内运动顶住顶片并使回位弹簧压缩一定程度后，向外快速拉拔u型插杆，u型插杆便能在回复弹簧回复力及向外的拉力双重作用力作用下，从插座本体内快速拔出，最后将u型插杆从矩形底拖网箱内拉出后，将底封板取走，便能使矩形底拖网箱中的底栖生物或底泥在自重作用下从矩形底拖网箱的底部出口下落至容器中进行收集，使用非常方便、省力。

以上所述的实施例只是本发明的一种较佳的方案，并非对本发明作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
