畜牧立体养殖棚的制作方法

本实用新型属于养殖棚技术领域,具体涉及畜牧立体养殖棚。



背景技术:

由于牲畜在不同生长期内其体型不同,导致牲畜头经由开口槽伸出的长度也不同,不同大小的牲畜,头部伸出开口槽的长度不同,这样就可能导致牲畜进食时将投料槽内饲料散落至地下,造成饲料的浪费,同时现有的养殖棚不能实现资源的合理利用,针对现有的养殖棚所暴露的问题有必要对其进行结构上的优化与改进。



技术实现要素:

为解决上述背景技术中提出的问题。本实用新型提供了畜牧立体养殖棚,具有避免饲料浪费,适合不同大小的牲畜,节约资源特点。

为实现上述目的,本实用新型提供如下技术方案:畜牧立体养殖棚,包括养殖棚主体,养殖棚主体的顶端为三角形结构,所述养殖棚主体的内部设置又若干个牲畜槽,所述牲畜槽上均开设有开口,所述牲畜槽的正前方底端对称连接有两个滑槽,所述牲畜槽的正前方平行设置有投料槽,所述投料槽的底端对称连接有两个滑动块,所述滑动块在对应边的滑槽内滑动,所述滑动块的表面连接有转轴,所述滑动块通过转轴转动连接有按杆,所述按杆的一端转动连接有固定卡块,所述固定卡块与滑动块活动连接,所述滑槽的内部连接有若干个卡合齿,所述卡合齿与卡合齿之间形成凹槽,所述固定卡块的底端与滑槽之间的凹槽对应卡合。

作为本实用新型的畜牧立体养殖棚优选技术方案,所述养殖棚主体顶端两斜面上对称连接有两个雨水收集槽,所述雨水收集槽为直角三角形机构,所述雨水收集槽的直角边上开设有收集孔,所述养殖棚主体的顶端内部设置有雨水收集箱,所述雨水收集槽的底端与雨水收集箱相连。

作为本实用新型的畜牧立体养殖棚优选技术方案,所述养殖棚主体的内壁顶端通过支架卡合有输水管,所述输水管的入水口与雨水收集箱的出水口相连,所述输水管的出水口上连接有喷头。

作为本实用新型的畜牧立体养殖棚优选技术方案,所述收集孔上连接有细孔过滤网。

作为本实用新型的畜牧立体养殖棚优选技术方案,所述卡合齿为半圆弧型结构,所述固定卡块的底端为三角形结构。

作为本实用新型的畜牧立体养殖棚优选技术方案,所述按杆与滑动块之间设置有弹簧。

与现有技术相比,本实用新型的有益效果是:在投料槽的底端安装滑动块、转轴、固定卡块、按杆、滑槽和卡合齿,方便对投料槽进行调节,避免牲畜在食用饲料时造成饲料浪费,在养殖棚主体的顶端安装雨水收集槽、喷头、雨水收集箱、输水管,方便对雨水的回收和利用,节约资源。

附图说明

附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

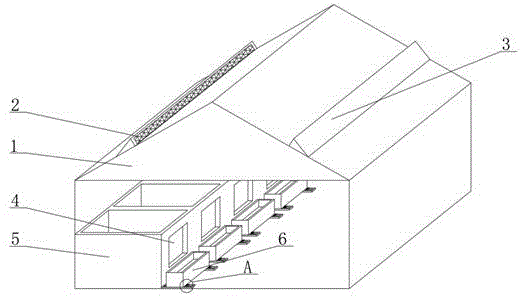

图1为本实用新型的结构示意图;

图2为图1中a处的放大结构示意图;

图3为本实用新型中养殖棚主体的结构示意图;

图4为本实用新型中滑动块的内部结构示意图;

图中:1、养殖棚主体;2、细孔过滤网;3、雨水收集槽;4、开口;5、牲畜槽;6、投料槽;7、滑动块;8、转轴;9、固定卡块;10、按杆;11、滑槽;12、卡合齿;13、喷头;14、雨水收集箱;15、输水管。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

实施例

请参阅图1-4,本实用新型提供一种技术方案:畜牧立体养殖棚,包括养殖棚主体1,养殖棚主体1的顶端为三角形结构,养殖棚主体1的内部设置又若干个牲畜槽5,牲畜槽5上均开设有开口4,牲畜槽5的正前方底端对称连接有两个滑槽11,牲畜槽5的正前方平行设置有投料槽6,投料槽6的底端对称连接有两个滑动块7,滑动块7在对应边的滑槽11内滑动,滑动块7的表面连接有转轴8,滑动块7通过转轴8转动连接有按杆10,按杆10的一端转动连接有固定卡块9,固定卡块9与滑动块7活动连接,滑槽11的内部连接有若干个卡合齿12,卡合齿12与卡合齿12之间形成凹槽,固定卡块9的底端与滑槽11之间的凹槽对应卡合。

本实施例中,将牲畜放入牲畜槽5内,根据牲畜脖子的长度对投料槽6进行调节,使牲畜的头部对应投料槽6的中心位置,按动按杆10,在转轴8的作用下,使固定卡块9抬起,使固定卡块9的顶端与卡合齿12之间的卡槽分离,沿着滑槽11滑动滑动块7,对投料槽6与牲畜槽5之间的距离进行调整,调整完毕后,松开按杆10,在弹簧的作用下,固定卡块9复位重新与卡合齿12内的卡槽卡合,使投料槽6的位置固定

具体的,养殖棚主体1顶端两斜面上对称连接有两个雨水收集槽3,雨水收集槽3为直角三角形机构,雨水收集槽3的直角边上开设有收集孔,养殖棚主体1的顶端内部设置有雨水收集箱14,雨水收集槽3的底端与雨水收集箱14相连。

本实施例中,当遇到雨水天气时,雨水落入养殖棚主体1的顶端顺着养殖棚主体1落入雨水收集槽3内。

具体的,养殖棚主体1的内壁顶端通过支架卡合有输水管15,输水管15的入水口与雨水收集箱14的出水口相连,输水管15的出水口上连接有喷头13。

本实施例中,通过雨水收集槽3进入雨水收集箱14内部,当需要使用时,雨水收集箱14内的水通过输水管15进入喷头13,喷洒至牲畜槽5内,可用于对牲畜槽5进行清洗,节约水资源。

具体的,收集孔上连接有细孔过滤网2。

本实施例中,收集孔上连接有细孔过滤网2,细孔过滤网2可以避免雨水中的杂质进入雨水收集槽3内。

具体的,卡合齿12为半圆弧型结构,固定卡块9的底端为三角形结构。

本实施例中,固定卡块9的底端为三角形结构,方便固定卡块9和卡合齿12进行卡合固定。

具体的,按杆10与滑动块7之间设置有弹簧。

本实施例中,按杆10与滑动块7之间设置有弹簧,弹簧可以限定滑动块7和按杆10之间的位置。

本实用新型的工作原理及使用流程:本实用新型安装好过后,将牲畜放入牲畜槽5内,根据牲畜脖子的长度对投料槽6进行调节,使牲畜的头部对应投料槽6的中心位置,按动按杆10,在转轴8的作用下,使固定卡块9抬起,使固定卡块9的顶端与卡合齿12之间的卡槽分离,沿着滑槽11滑动滑动块7,对投料槽6与牲畜槽5之间的距离进行调整,调整完毕后,松开按杆10,在弹簧的作用下,固定卡块9复位重新与卡合齿12内的卡槽卡合,使投料槽6的位置固定,当遇到雨水天气时,雨水落入养殖棚主体1的顶端顺着养殖棚主体1落入雨水收集槽3内,通过雨水收集槽3进入雨水收集箱14内部,当需要使用时,雨水收集箱14内的水通过输水管15进入喷头13,喷洒至牲畜槽5内,可用于对牲畜槽5进行清洗,节约水资源。

最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
