一种用于养羊的智能供水装置的制作方法

本实用新型涉及供水装置技术领域，具体涉及一种用于养羊的智能供水装置。

背景技术：

养羊产业发展的基本特征是提高羊的生产能力，在圈舍的饲养管理方式中，主要的目的是提高生产性能，降低生产成本，通常圈舍羊的饮水，设在羊圈一端，条件好的铺设自来水管道，用水龙头加水。

现有的用于养羊的智能供水装置，不能自动化控制加入饮水槽内饮水的量以及自动根据储水筒内水的温度进行加热，人工不断控制加水以及对饮水加热增加了饲养人员的劳动强度，并且储水装置与饮水槽通过进水管连接，进水管外漏，储水筒内的水向饮水槽内供水时容易发生进水管发生冰冻的问题。

技术实现要素：

为解决上述背景技术中提出的问题，本实用新型提供了一种用于养羊的智能供水装置，具有方便自动化控制加入饮水槽内饮水的量以及自动根据储水筒内水的温度进行加热，降低了饲养人员的劳动强度，并且该装置储水装置与饮水槽为整体设置，进而避免储水筒内的水向饮水槽内供水时容易发生进水管发生冰冻的问题的特点。

为实现上述目的，本实用新型提供如下技术方案：一种用于养羊的智能供水装置，包括底箱，所述底箱的下端面固定连接有多个均匀分布的支撑脚，所述底箱的内部固定连接有隔板，所述底箱的内部通过隔板从左到右依次形成防冻室和饮水槽，所述防冻室的上端面固定连接有防护外筒，所述防护外筒的内部固定连接有储水筒，所述储水筒的下端面连通有进水管，所述进水管的另一端贯穿防冻室并延伸至饮水槽的内部，所述进水管的另一端连通有加水头，所述饮水槽的上端面左侧固定连接有固定板，所述固定板的下端面安装有第一液位传感器，所述进水管的外侧壁安装有电磁阀，所述储水筒的内部顶端安装有温度计，所述储水筒的外侧壁可拆卸连接有螺旋状分布的第一加热电丝，所述防护外筒的右侧安装有控制器，所述电磁阀、第一加热电丝、第一液位传感器、温度计与控制器之间均为电性连接。

为了方便对饮水槽内的水进行加温，避免发生饮水槽内的饮水结冰的问题，作为本实用新型一种用于养羊的智能供水装置优选的，所述饮水槽的内部固定连接有连接板，所述连接板的下端面可拆卸连接有第二加热电丝。

为了方便对储水筒内的加热后的水进行保温存储，作为本实用新型一种用于养羊的智能供水装置优选的，所述防护外筒的外侧壁固定连接有保温层。

为了方便对羊群饮水过程中进入饮水槽内的杂质进行过滤，作为本实用新型一种用于养羊的智能供水装置优选的，所述饮水槽的内部可拆卸连接有过滤板，所述过滤板位于连接板的上方。

为了自动对储水筒加水，作为本实用新型一种用于养羊的智能供水装置优选的，所述储水筒的内部顶端安装有第二液位传感器，所述第二液位传感器位于温度计的左侧，所述防护外筒的上端面连通有加水管，所述加水管的外侧壁安装有泵，所述第二液位传感器、泵与控制器之间均为电性连接。

为了方便将饮水槽内的水更换并用于冲洗羊舍，作为本实用新型一种用于养羊的智能供水装置优选的，所述饮水槽的右侧连通有排水管，所述排水管位于过滤板与连接板之间，所述排水管的右侧螺纹连接有密封盖。

与现有技术相比，本实用新型的有益效果是：

1、该种用于养羊的智能供水装置，当饮水槽内的饮水量不足时，第一液位传感器将检测的信息传递给控制器，控制器控制电磁阀开启，储水筒内的水通过进水管输送，通过加水头将饮水输送至饮水槽内，加到设定的饮水量后，停止输送，当羊舍内的温度过低时，温度计将检测到的温度信息传递给控制器，控制器控制第一加热电丝启动，第一加热电丝对储水筒内的储水加热，达到加热的温度后，第一加热电丝停止加热，从而该装置方便自动化控制加入饮水槽内饮水的量以及自动根据储水筒内水的温度进行加热，降低了饲养人员的劳动强度，并且该装置储水装置与饮水槽为整体设置，进而避免储水筒内的水向饮水槽内供水时容易发生进水管发生冰冻的问题。

2、该种用于养羊的智能供水装置，进入饮水槽内的饮水，通过第二加热电丝，方便对饮水槽内的水进行加温，避免发生饮水槽内的饮水结冰的问题。

3、该种用于养羊的智能供水装置，羊舍内温度过低时，通过保温层方便对储水筒内的加热后的水进行保温存储。

附图说明

附图用来提供对本实用新型的进一步理解，并构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

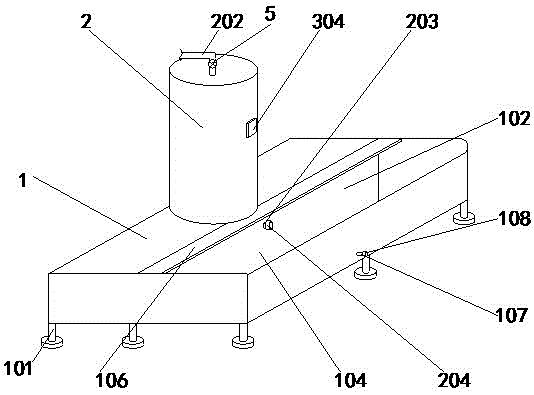

图1为本实用新型的一种用于养羊的智能供水装置结构图；

图2为本实用新型的一种用于养羊的智能供水装置剖面图；

图3为本实用新型的储水筒前视图。

图中，1、底箱；101、支撑脚；102、隔板；103、防冻室；104、饮水槽；105、连接板；106、固定板；107、排水管；108、密封盖；2、防护外筒；201、储水筒；202、加水管；203、进水管；204、加水头；3、第一液位传感器；301、电磁阀；302、第二液位传感器；303、温度计；304、控制器；305、第一加热电丝；306、第二加热电丝；307、保温层；4、过滤板；5、泵。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-3，本实用新型提供以下技术方案：一种用于养羊的智能供水装置，包括底箱1，底箱1的下端面固定连接有多个均匀分布的支撑脚101，底箱1的内部固定连接有隔板102，底箱1的内部通过隔板102从左到右依次形成防冻室103和饮水槽104，防冻室103的上端面固定连接有防护外筒2，防护外筒2的内部固定连接有储水筒201，储水筒201的下端面连通有进水管203，进水管203的另一端贯穿防冻室103并延伸至饮水槽104的内部，进水管203的另一端连通有加水头204，饮水槽104的上端面左侧固定连接有固定板106，固定板106的下端面安装有第一液位传感器3，进水管203的外侧壁安装有电磁阀301，储水筒201的内部顶端安装有温度计303，储水筒201的外侧壁可拆卸连接有螺旋状分布的第一加热电丝305，防护外筒2的右侧安装有控制器304，电磁阀301、第一加热电丝305、第一液位传感器3、温度计303与控制器304之间均为电性连接。

本实施例中：第一液位传感器3的型号为：lu-u，控制器304的型号为mam-330，温度计303的型号为：dtm/wst-491，当饮水槽104内的饮水量不足时，第一液位传感器3将检测的信息传递给控制器304，控制器304控制电磁阀301开启，储水筒201内的水通过进水管203输送，通过加水头204将饮水输送至饮水槽104内，加到设定的饮水量后，停止输送，当羊舍内的温度过低时，温度计303将检测到的温度信息传递给控制器304，控制器304控制第一加热电丝305启动，第一加热电丝305对储水筒201内的储水加热，达到加热的温度后，第一加热电丝305停止加热，从而该装置方便自动化控制加入饮水槽104内饮水的量以及自动根据储水筒201内水的温度进行加热，降低了饲养人员的劳动强度，并且该装置储水装置与饮水槽104为整体设置，进而避免储水筒201内的水向饮水槽104内供水时容易发生进水管203发生冰冻的问题。

作为本实用新型的一种技术优化方案，饮水槽104的内部固定连接有连接板105，连接板105的下端面可拆卸连接有第二加热电丝306。

本实施例中：进入饮水槽104内的饮水，通过第二加热电丝306，方便对饮水槽104内的水进行加温，避免发生饮水槽104内的饮水结冰的问题。

作为本实用新型的一种技术优化方案，防护外筒2的外侧壁固定连接有保温层307。

本实施例中：羊舍内温度过低时，通过保温层307方便对储水筒201内的加热后的水进行保温存储。

作为本实用新型的一种技术优化方案，饮水槽104的内部可拆卸连接有过滤板4，过滤板4位于连接板105的上方。

本实施例中：当羊群在饮水槽104内饮水时，过滤板4将羊群饮水过程中进入饮水槽104内的杂质进行过滤，处理过滤板4上端的杂质时，将过滤板4倾斜取出饮水槽104外进行处理，从而达到了方便对羊群饮水过程中进入饮水槽104内的杂质进行过滤的效果。

作为本实用新型的一种技术优化方案，储水筒201的内部顶端安装有第二液位传感器302，第二液位传感器302位于温度计303的左侧，防护外筒2的上端面连通有加水管202，加水管202的外侧壁安装有泵5，第二液位传感器302、泵5与控制器304之间均为电性连接。

本实施例中：泵5的型号为：hge25-238a，当储水筒201内的水量不足时，第二液位传感器302将检测到的信息传递给控制器304，控制器304控制泵5开启，通过加水管202对储水筒201加水，加入足够的水后，控制器304控制泵5关闭，停止加水，从而达到了自动对储水筒201加水的效果。

作为本实用新型的一种技术优化方案，饮水槽104的右侧连通有排水管107，排水管107位于过滤板4与连接板105之间，排水管107的右侧螺纹连接有密封盖108。

本实施例中：当需要对饮水槽104内的水更换，并用于冲洗羊舍时，拧开密封盖108，将冲洗管道与排水管107连通，接着对饮水槽104内的水排出并用于冲洗羊舍，从而该装置方便将饮水槽104内的水更换并用于冲洗羊舍。

本实用新型的工作原理及使用流程：当饮水槽104内的饮水量不足时，第一液位传感器3将检测的信息传递给控制器304，控制器304控制电磁阀301开启，储水筒201内的水通过进水管203输送，通过加水头204将饮水输送至饮水槽104内，加到设定的饮水量后，停止输送，当羊舍内的温度过低时，温度计303将检测到的温度信息传递给控制器304，控制器304控制第一加热电丝305启动，第一加热电丝305对储水筒201内的储水加热，达到加热的温度后，第一加热电丝305停止加热，保温层307对储水筒201内的加热后的水进行保温存储，进入饮水槽104内的饮水，通过第二加热电丝306，方便对饮水槽104内的水进行加温，当羊群在饮水槽104内饮水时，过滤板4将羊群饮水过程中进入饮水槽104内的杂质进行过滤，处理过滤板4上端的杂质时，将过滤板4倾斜取出饮水槽104外进行处理，需要对饮水槽104内的水更换，并用于冲洗羊舍时，拧开密封盖108，将冲洗管道与排水管107连通，接着对饮水槽104内的水排出并用于冲洗羊舍，当储水筒201内的水量不足时，第二液位传感器302将检测到的信息传递给控制器304，控制器304控制泵5开启，通过加水管202对储水筒201加水，加入足够的水后，控制器304控制泵5关闭，停止加水。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
