一种便于组装调节的牛颈枷的制作方法

本实用新型涉及的是畜牧养殖设备技术领域，更具体地说是一种便于组装调节的牛颈枷。

背景技术：

在畜牧养殖行业内，特别是牛养殖业中，通常都会通过设置牛颈枷来限制牲畜的活动，以减轻工作人员的劳动强度。目前大多数的牛颈枷结构比较简单，功能也比较单一，牛颈枷的尺寸又相对统一固定，不能适用于体型大小不同的养殖牛，这样就存在小牛会从牛颈枷中脱出，或者大牛的脖颈位容易卡在牛颈枷上的技术问题，影响养殖工作的顺利进行。

中国专利：一种多自由度调节的牛颈枷(授权公告号：cn210641879u)，该技术方案可以实现灵活调整牛颈枷的大小，以适用于不同体形大小的牛体，使之可以更好地应用于养殖生产工作中来。但是，该技术方案结构相对复杂，对于传统养殖行业内的技术人员也不便于调节操作，实用性和耐用性比较不足，同时固定后的稳定性也不足，需要进一步地优化设计。

技术实现要素：

本实用新型公开的是一种便于组装调节的牛颈枷，其主要目的在于克服现有技术存在的上述不足和缺点。

本实用新型采用的技术方案如下：

一种便于组装调节的牛颈枷，包括上、下横杆和左、右纵杆，所述上、下横杆与左、右纵杆组成一牛颈枷安装位，该牛颈枷安装位内配合装设有牛颈枷件，所述牛颈枷件包括伸缩横杆和限位杆，所述伸缩横杆的一端固定装设在所述左纵杆的中部位置，另一端与活动连接装设在所述限位杆的中部位置；所述限位杆包括上部支杆、下部支杆、转动安装轮轴以及固定安装座，所述上部支杆的上端通过一转动安装轮轴与该固定安装座相连接，上部支杆的下端通过一转动安装轮轴与下部支杆的上端相配合转动连接，所述下部支杆的下端通过一转动安装轮轴与固定安装座相连接，所述固定安装座分别配合活动装设在所述上、下横杆上。

更进一步，所述伸缩横杆包括若干节套设连接的分支杆，该分支杆上开设有定位孔，该定位孔上配合固定装设在有一定位螺母。

更进一步，所述上部支杆与下部支杆的长度相同。

更进一步，所述固定安装座上配合装设有一固定螺栓，该固定螺栓用于将所述固定安装座定位在所述上、下横杆上。

更进一步，所述上、下横杆上分别设有一滑轨，该固定安装座配合滑动安装在所述滑轨上。

通过上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：

本实用新型通过对现有牛颈枷结构的改进，进一步地优化其结构组成，不仅可以适用于不同体形大小的养殖牛使用，而且调整更加方便简单，结构也更加实用和稳定，具有较高的实际应用和推广价值。

附图说明

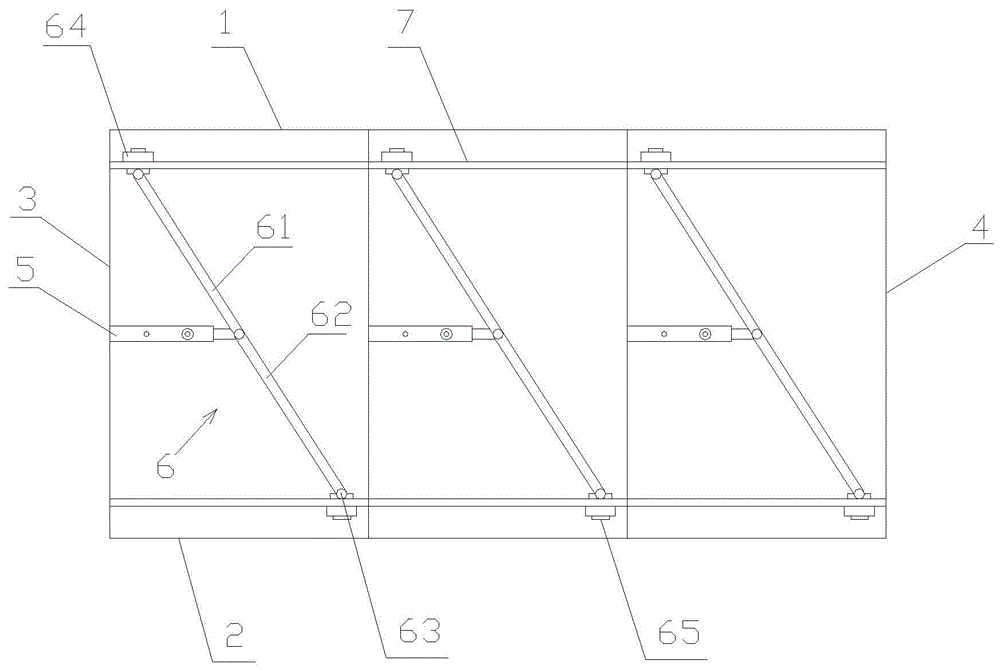

图1是本实用新型的结构示意图。

图2是本实用新型使用时的结构示意图。

图3是本实用新型伸缩横杆的结构示意图。

具体实施方式

下面参照附图说明来进一步地说明本实用新型的具体实施方式。

如图1、图2和图3所示，一种便于组装调节的牛颈枷，包括上、下横杆(1、2)和左、右纵杆(3、4)，所述上、下横杆(1、2)与左、右纵杆(3、4)组成一牛颈枷安装位，该牛颈枷安装位内配合装设有牛颈枷件，所述牛颈枷件包括伸缩横杆5和限位杆6，所述伸缩横杆5的一端固定装设在所述左纵杆4的中部位置，另一端与活动连接装设在所述限位杆6的中部位置；所述限位杆6包括上部支杆61、下部支杆62、转动安装轮轴63以及固定安装座64，所述上部支杆61的上端通过一转动安装轮轴63与该固定安装座64相连接，上部支杆61的下端通过一转动安装轮轴63与下部支杆62的上端相配合转动连接，所述下部支杆62的下端通过一转动安装轮轴63与固定安装座64相连接，所述固定安装座64分别配合活动装设在所述上、下横杆(1、2)上。

更进一步，所述伸缩横杆5包括若干节套设连接的分支杆51，该分支杆51上开设有定位孔52，该定位孔52上配合固定装设在有一定位螺母53。

更进一步，所述上部支杆61与下部支杆62的长度相同。

更进一步，所述固定安装座64上配合装设有一固定螺栓65，该固定螺栓65用于将所述固定安装座64定位在所述上、下横杆(1、2)上。

更进一步，所述上、下横杆(1、2)上分别设有一滑轨7，该固定安装座64配合滑动安装在所述滑轨7上。

通过上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：

本实用新型通过对现有牛颈枷结构的改进，进一步地优化其结构组成，不仅可以适用于不同体形大小的养殖牛使用，而且调整更加方便简单，结构也更加实用和稳定，具有较高的实际应用和推广价值。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不仅局限于此，凡是利用此构思对本实用新型进行非实质性改进，均应该属于侵犯本实用新型保护范围的行为。
