一种用于养殖的多功能护栏的制作方法

本实用新型涉及跳绳设备技术领域，具体涉及一种用于养殖的多功能护栏。

背景技术：

在规模化肉牛场饲喂过程中，为满足肉牛的精细化饲喂及个性化管理，经常需要对肉牛进行近距离观察、定量饲喂和控制，而带犄角的肉牛进行采食时，由于肉牛会发生争抢，相邻肉牛头部会发生碰撞，导致肉牛采食时造成伤害，同时肉牛无规律混乱的行动，导致占用面积过大，同时在对某些肉牛进行近距离观察、打针、灌药和针对性管理时，十分不便于操作。

技术实现要素：

针对现有技术中的缺陷，本实用新型提供一种用于养殖的多功能护栏，利用主栏框将相邻肉牛隔开一定距离，保证肉牛头部之间不会发生接触和碰撞，同时颈架副杆、颈架主杆以及相邻主栏框之间共同围成一个限位空间，保证肉牛头部只能在这个范围内活动，极为方便养殖者对肉牛进行近距离观察、打针、灌药和针对性管理。

一种用于养殖的多功能护栏，包括支撑横梁，所述支撑横梁上表面从左至右等间距设置有多个主栏框，所述主栏框包括位于其左端并且垂直固定于所述支撑横梁上表面的第一栏杆和位于其右端并且垂直固定于所述支撑横梁上表面的第二栏杆，所述第二栏杆上设置有颈架组件，所述颈架组件包括：颈架主杆；依次穿设所述颈架主杆中段和所述第二栏杆的保持转杆；垂直设置在所述颈架主杆顶部右侧的颈架副杆；以及设置在所述颈架主杆底部的锁扣组件；其中，所述支撑横梁前侧面设置有限位转杆，所述限位转杆上沿其中心线方向均匀设置有多个限位块；当所述颈架主杆绕所述保持转杆转动后，所述锁扣组件能够卡设在所述限位块上。

优选地，锁扣组件包括：开设在所述颈架主杆底面的安装柱腔；架设在所述安装柱腔内部的转轴；套设在转轴上的连接件；固定在连接件上的卡位板；以及套设在转轴上并且接触所述卡位板上侧面的扭簧；当所述颈架主杆绕所述保持转杆转动后，所述卡位板底面能够接触所述限位块。卡位板在接触限位块时，其底面被限位块抵住从而向上运动，扭簧收到挤压，在扭簧的弹性作用下，整个卡位板底面始终与限位块接触，直至穿过限位块，卡位板在扭簧作用下复位，此时整个卡位板便被限位块全部卡住。

优选地，同一所述主栏框上的第一栏杆和第二栏杆之间设置有若干阻隔杆，相邻阻隔杆之间的间距小于相邻主栏框之间的间距。通过设置阻隔杆，让肉牛只能选择在相邻主栏框之间的空间来让头部穿过，从而提高整个结构的可靠性。

优选地，颈架副杆长度大于等于相邻主栏框之间的间距。颈架副杆、颈架主杆以及相邻主栏框之间围成了限位空间，而颈架副杆代表了这个限位空间的上边框，当颈架副杆长度大于等于相邻主栏框之间的间距时，整个限位空间就完全封闭，提高了整个结构的可靠性。

优选地，颈架主杆底部左侧设置有平衡金属块。颈架主杆底部左侧设置平衡金属块，当锁扣组件卡入限位块上后，整个颈架主杆为垂直状态，在其左侧的平衡金属块的作用下，会让整个颈架的重心偏左，从而让颈架主杆有绕着保持转杆逆时针转动的趋势，从而使得锁扣组件紧紧抵住限位块，进而提高整个多功能护栏的可靠性。

优选地，颈架主杆底部设置有辅助把手。通过辅助把手能够方便对整个颈架组件的安装和调控。

优选地，同一所述主栏框上的第一栏杆和第二栏杆之间的间距范围为0.5～1.5m。通过调节主栏框上的第一栏杆和第二栏杆之间的间距范围，能够调节相邻肉牛之间的进食距离。

优选地，支撑横梁前侧面固定有若干套圈，所述限位转杆穿设在所述套圈中。套圈能够固定住整个限位转杆。

优选地，限位转杆端部设置有操作把手。通过设置操作把手，能够方便转动整个限位转杆，从而提高实用性。

优选地，保持转杆上设置有固定在所述第二栏杆上的限位套，所述颈架主杆从所述限位套内部穿过。通过设置限位套，能够对保持转杆进行一定的保护，同时提高整个保持转杆的结构强度。

本实用新型的有益效果体现在：

1、本实用新型中，整个多功能护栏一般放在条形食槽斜上方，让肉牛等养殖动物的头部穿过多功能护栏并开始进食；通过在多个主栏框之间设置间隔，每个间隔内只能使单只肉牛通过，这样一来就能让所有肉牛有序进食，并且利用主栏框将相邻肉牛隔开一定距离，保证肉牛头部之间不会发生接触和碰撞，杜绝了肉牛无规律混乱的进食行动，方便进行管理，更关键的是，当肉牛进行进食时，其颈部会向下运动并推动颈架主杆绕保持转杆转动，并最终让锁扣组件卡入限位块上，此时颈架副杆、颈架主杆以及相邻主栏框之间共同围成一个限位空间，保证肉牛头部只能在这个范围内活动，极为方便养殖者对肉牛进行近距离观察、打针、灌药和针对性管理，而当需要打开限位块与锁扣组件之间的卡位关系时，只需要转动限位转杆，让限位块离开锁组件，即可让颈架主杆绕保持转杆进行复位转动；综上，整个多功能护栏具有很大的推广应用价值和市场前景。

2、本实用新型中，通过设置阻隔杆，让肉牛只能选择在相邻主栏框之间的空间来让头部穿过，从而提高整个结构的可靠性。

3、本实用新型中，颈架主杆底部左侧设置平衡金属块，当锁扣组件卡入限位块上后，整个颈架主杆为垂直状态，在其左侧的平衡金属块的作用下，会让整个颈架的重心偏左，从而让颈架主杆有绕着保持转杆逆时针转动的趋势，从而使得锁扣组件紧紧抵住限位块，进而提高整个多功能护栏的可靠性。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

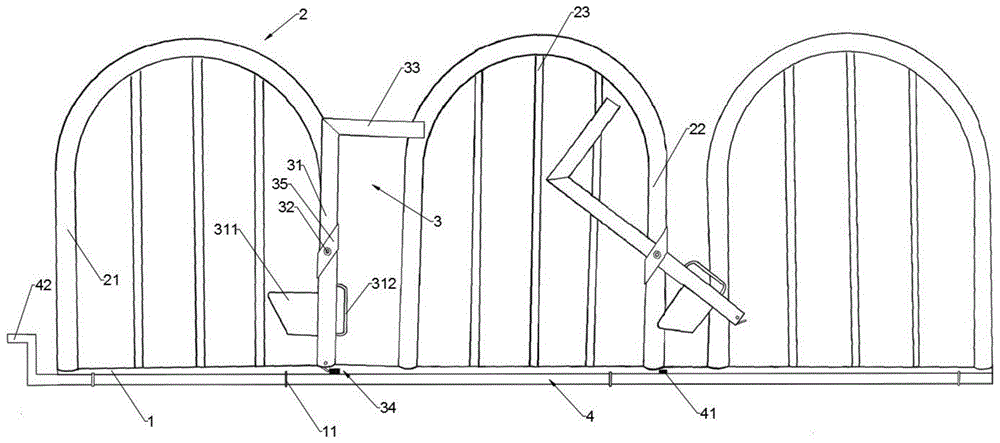

图1为本实用新型的结构正视图；

图2为本实用新型颈架组件的结构正视图；

图3为本实用新型锁扣组件连接在颈架主杆上的结构立体图；

图4为本实用新型颈架主杆底部的结构示意图；

图5为本实用新型锁扣组件未连接颈架主杆时的结构示意图。

附图标记：

1-支撑横梁，11-套圈，2-主栏框，21-第一栏杆，22-第二栏杆，23-阻隔杆，3-颈架组件，31-颈架主杆，311-平衡金属块，312-辅助把手，32-保持转杆，33-颈架副杆，34-锁扣组件，341-安装柱腔，342-转轴，343-连接件，344-卡位板，345-扭簧，35-限位套，4-限位转杆，41-限位块，42-操作把手。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和出示的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型实施方式的描述中，需要说明的是，术语“内”、“外”、“上”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

如图1至图5所示，一种用于养殖的多功能护栏，包括支撑横梁1，支撑横梁1上表面从左至右等间距设置有多个主栏框2，主栏框2包括位于其左端并且垂直固定于支撑横梁1上表面的第一栏杆21和位于其右端并且垂直固定于支撑横梁1上表面的第二栏杆22，第二栏杆22上设置有颈架组件3，颈架组件3包括：颈架主杆31；依次穿设颈架主杆31中段和第二栏杆22的保持转杆32；垂直设置在颈架主杆31顶部右侧的颈架副杆33；以及设置在颈架主杆31底部的锁扣组件34；其中，支撑横梁1前侧面设置有限位转杆4，限位转杆4上沿其中心线方向均匀设置有多个限位块41；当颈架主杆31绕保持转杆32转动后，锁扣组件34能够卡设在限位块41上。

在本实施方式中，需要说明的是，整个多功能护栏一般放在条形食槽斜上方，让肉牛等养殖动物的头部穿过多功能护栏并开始进食；通过在多个主栏框2之间设置间隔，每个间隔内只能使单只肉牛通过，这样一来就能让所有肉牛有序进食，并且利用主栏框2将相邻肉牛隔开一定距离，保证肉牛头部之间不会发生接触和碰撞，杜绝了肉牛无规律混乱的进食行动，方便进行管理，更关键的是，当肉牛进行进食时，其颈部会向下运动并推动颈架主杆31绕保持转杆32转动，并最终让锁扣组件34卡入限位块41上，此时颈架副杆33、颈架主杆31以及相邻主栏框2之间共同围成一个限位空间，保证肉牛头部只能在这个范围内活动，极为方便养殖者对肉牛进行近距离观察、打针、灌药和针对性管理，而当需要打开限位块41与锁扣组件34之间的卡位关系时，只需要转动限位转杆4，让限位块41离开锁组件，即可让颈架主杆31绕保持转杆32进行复位转动；综上，整个多功能护栏具有很大的推广应用价值和市场前景。

具体地，锁扣组件34包括：开设在颈架主杆31底面的安装柱腔341；架设在安装柱腔341内部的转轴342；套设在转轴342上的连接件343；固定在连接件343上的卡位板344；以及套设在转轴342上并且接触卡位板344上侧面的扭簧345；当颈架主杆31绕保持转杆32转动后，卡位板344底面能够接触限位块41。

在本实施方式中，需要说明的是，卡位板344在接触限位块41时，其底面被限位块41抵住从而向上运动，扭簧345收到挤压，在扭簧345的弹性作用下，整个卡位板344底面始终与限位块41接触，直至穿过限位块41，卡位板344在扭簧345作用下复位，此时整个卡位板344便被限位块41全部卡住。

具体地，同一主栏框2上的第一栏杆21和第二栏杆22之间设置有若干阻隔杆23，相邻阻隔杆23之间的间距小于相邻主栏框2之间的间距。

在本实施方式中，需要说明的是通过设置阻隔杆23，让肉牛只能选择在相邻主栏框2之间的空间来让头部穿过，从而提高整个结构的可靠性。

具体地，颈架副杆33长度大于等于相邻主栏框2之间的间距。

在本实施方式中，颈架副杆33、颈架主杆31以及相邻主栏框2之间围成了限位空间，而颈架副杆33代表了这个限位空间的上边框，当颈架副杆33长度大于等于相邻主栏框2之间的间距时，整个限位空间就完全封闭，提高了整个结构的可靠性。

具体地，颈架主杆31底部左侧设置有平衡金属块311。

在本实施方式中，需要说明的是，颈架主杆31底部左侧设置平衡金属块311，当锁扣组件34卡入限位块41上后，整个颈架主杆31为垂直状态，在其左侧的平衡金属块311的作用下，会让整个颈架的重心偏左，从而让颈架主杆31有绕着保持转杆32逆时针转动的趋势，从而使得锁扣组件34紧紧抵住限位块41，进而提高整个多功能护栏的可靠性。

具体地，颈架主杆31底部设置有辅助把手312。

在本实施方式中，需要说明的是，通过辅助把手312能够方便对整个颈架组件3的安装和调控。

具体地，同一主栏框2上的第一栏杆21和第二栏杆22之间的间距范围为0.5～1.5m。

在本实施方式中，需要说明的是，通过调节主栏框2上的第一栏杆21和第二栏杆22之间的间距范围，能够调节相邻肉牛之间的进食距离。

具体地，支撑横梁1前侧面固定有若干套圈11，限位转杆4穿设在套圈11中。

在本实施方式中，需要说明的是，套圈11能够固定住整个限位转杆4。

具体地，限位转杆4端部设置有操作把手42。

在本实施方式中，需要说明的是，通过设置操作把手42，能够方便转动整个限位转杆4，从而提高实用性。

具体地，保持转杆32上设置有固定在第二栏杆22上的限位套35，颈架主杆31从限位套35内部穿过。

在本实施方式中，需要说明的是，通过设置限位套35，能够对保持转杆32进行一定的保护，同时提高整个保持转杆32的结构强度。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
