一种林业虫害用的散药装置及散药方法与流程

本发明涉及林业虫害治理技术领域，具体为一种林业虫害用的散药装置及散药方法。

背景技术：

林业健康发展对国家可持续发展和人类社会进步意义重大，但是当前如何有效维持林业健康可持续发展仍面临诸多困难，其中病虫害对林业健康发展构成极大威胁，因此林业病虫害防治工作刻不容缓。目前对于林业除虫的工作大多是采用人工喷洒农药的方法，这种方法不仅费时费力，且效率不高，无法快速地对大规模树林进行农药喷洒，且在人工喷洒地过程中，工作者的劳动强度大，而且容易在喷洒过程中造成农药浪费，导致出现不必要的开支，使除虫成本增加，为此我们提出一种林业虫害用的散药装置及散药方法用于解决上述问题。

技术实现要素：

本发明的目的在于提供一种林业虫害用的散药装置及散药方法，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种林业虫害用的散药装置及散药方法，包括活动腔室，所述活动腔室内壁底部固定连接有固定块，所述固定块上转动设有转杆，所述转杆上固定套设有第三锥齿轮，所述活动腔室内壁底部固定连接有一对固定轴，所述固定轴上固定连接有支撑架，所述转杆转动设置在支撑架上，所述支撑架侧壁上固定安装有第二电机，所述第二电机的输出上固定连接有第三转轴，所述第三转轴一端固定套设有第四锥齿轮，所述第四锥齿轮与第三锥齿轮啮合，所述转杆顶部固定连接有转盘，所述转盘转动设置在活动腔室上壁间，所述转盘上固定连接有第一电机，所述第一电机的输出端上固定连接有第二转轴，所述第二转轴上固定套设有第二锥齿轮，所述转盘上对称安装有喷洒装置，所述喷洒装置间转动设有第一转轴，第二电机能够带动第三转轴转动，从而使第四锥齿轮转动，从而能够带动啮合在第四锥齿轮上的第三锥齿轮，能够使转杆转动，能够带动转盘转动，能够调节喷洒装置的角度，提高散药装置的工作效率，降低工作人员的劳动强度，所述第一转轴上固定套设有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合，所述活动腔室一端固定连接有水箱，所述活动腔室底部固定连接有多个固定板，所述固定板底部固定安装有缓冲装置。

优选的，所述水箱上固定安装有水泵，所述水泵侧壁上对称连接有出水口，所述水箱上固定连接有注水口，所述注水口上螺纹套设有第一密封盖，所述水箱一侧固定安装有排水口，所述排水口上螺纹套设有第二密封盖，所述水箱侧壁上固定安装有观察镜，观察镜便于工作人员观察水箱内农药的量。

优选的，所述水箱侧壁上固定安装有连接板，所述连接板上固定焊接有固定杆，所述固定杆呈“l”形，所述固定杆上侧壁上固定安装有紧固件，所述固定杆上活动插设有活动杆，所述活动杆上固定连接有端块，且端块间固定连接有握把，所述握把上固定设有防滑纹，活动杆能够根据工作者的身高来进行调节，并且能够通过紧固件进行限位固定，能够降低工作者的劳动强度。

优选的，所述喷洒装置包括支撑板，所述支撑板固定安装在转盘上，所述支撑板侧壁上固定连接有连接座，所述连接座两侧固定连接有l形板，所述l形板间转动设有连接架，所述连接架两端固定连接有旋转轴，且旋转轴转动设置在l形板一端，所述连接架架转动设有水雾喷头，所述水雾喷头侧壁上固定连接有安装轴，且安装轴转动设置在连接架上，所述水雾喷头上固定连接有多个散药口，所述水雾喷头一端固定安装有进水口，所述进水口上开设有连接软管，且连接软管一端卡设在出水口上，所述第一转轴贯穿支撑板侧壁和连接座，所述第一转轴上固定连接有转板，所述转板一端固定连接有连接轴，且连接轴一端转动设置在水雾喷头一端，第一电机能够带动第二转轴转动，从而能够带动第二锥齿轮转动，能够带动啮合在第二锥齿轮上的第一锥齿轮转动，使第一转轴转动，从而能够带动转板转动，能够使水雾喷头在一定范围内做圆周运动，能够使农药喷洒地更加均匀，具有更好地除虫效果，减少不必要的浪费。

优选的，所述支撑板上插设有多个紧固螺栓，所述紧固螺栓一端螺纹插设在转盘上，喷洒装置通过紧固螺栓固定安装在转盘上。

优选的，所述缓冲装置包括安装板，所述安装板上对称开设有直槽，所述直槽间固定连接有滑杆，所述滑杆上滑动设有滑块，所述直槽底部对称连接有侧板，所述侧板上开设有滑槽，所述滑块两端固定连接有凸块，所述凸块滑动设置在滑槽内，所述滑块一端固定连接有第一弹簧，所述第一弹簧套设在滑杆上，所述第一弹簧一端固定连接在直槽内壁上，所述滑块底部固定连接有第一限位块，且第一限位块上铰接有连接杆，所述安装板底部固定连接有活动轴，所述活动轴底部设有固定套筒，所述固定套筒两端固定连接有第二限位块，所述连接杆一端铰接在第二限位块上，所述固定套筒内壁底部固定连接第二弹簧，所述活动轴底部固定连接有滑板，所述滑板滑动设置在固定套筒内壁上，所述第二弹簧一端固定连接在滑板上，在散药装置移动过程中发生颠簸时，滑块能够在第一弹簧的作用下起到缓冲作用，且第二弹簧也能够减缓颠簸带来的震动，避免散药装置因为颠簸而倾倒，影响工作效率，严重可能导致设备损坏。

优选的，所述安装板上开设有多个安装孔，所述安装孔内插设有多安装螺栓，且安装螺栓一端螺纹插设在固定板内，缓冲装置安装螺栓固定安装在固定板底部。

优选的，所述固定套筒底部开设有插口，且插口内固定插口有万向轮，万向轮能够方便散药装置的移动。

一种林业虫害用的散药方法，包括以下步骤：

步骤一，首先将活动杆根据工作者的身高来进行调节，然后接着水泵能够将水箱内的农药输送到水雾喷头内，农药能够从散药口处喷洒在树木上；

步骤二，开启第一电机，第一电机带动第二转轴转动，从而能够带动第二锥齿轮转动，带动啮合在第二锥齿轮上的第一锥齿轮转动，使第一转轴转动，从而能够带动转板转动，能够使水雾喷头在一定范围内做圆周运动，能够使农药喷洒地更加均匀；

步骤三，然后第二电机带动第三转轴转动，从而使第四锥齿轮转动，从而能够带动啮合在第四锥齿轮上的第三锥齿轮，使转杆转动，带动转盘转动，调节喷洒装置的角度，提高散药装置的工作效率；

步骤四，工作人员通过观察镜观察水箱内的农药量，便于提前灌入农药。

与现有技术相比，本发明的有益效果是：

1、通过水泵能够将水箱内的农药输送到水雾喷头内，能够对通过除虫的效率，且连接软管能够便于更换，避免长时间使用导致软管内部堵塞，影响农药喷洒的效率，且水雾喷头能够转动，能够使农药喷洒更加均匀；

2、通过第一弹簧和第二弹簧能够增加设备的稳定性，避免林业虫害用的散药装置在林间移动时出现颠簸导致设备倾倒，从而影响除虫的效率，严重可能会导致设备损坏；

3、通过活动杆和固定杆，能够进行工作者的身高进行调节，便于降低劳动强度，提高工作者的工作效率，且观察镜能够便于观察水箱内的农药量，避免水箱内农药量不足，导致喷洒到一半需要重新贯入农药。

附图说明

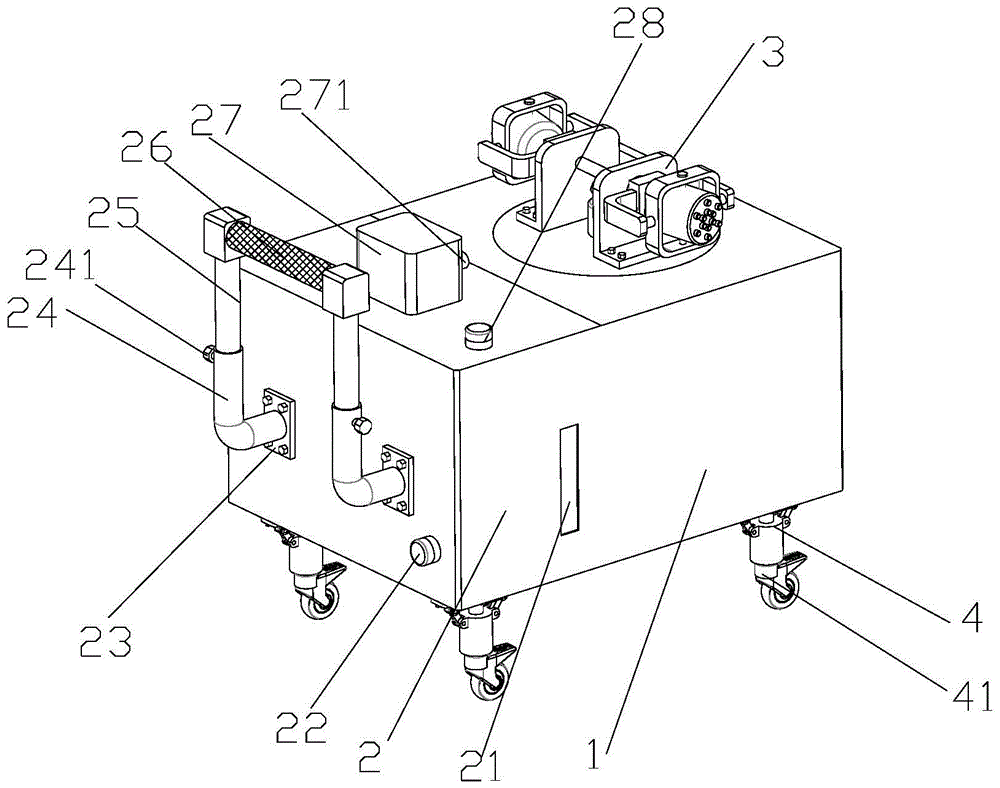

图1为本发明结构示意图；

图2为本发明结构前视示意图；

图3为本发明中活动腔室内部结构示意图；

图4为本发明中喷洒装置结构示意图；

图5为本发明中缓冲装置结构示意图；

图6为本发明中缓冲装置结构剖视示意图。

图中：1、活动腔室；2、水箱；3、喷洒装置；4、缓冲装置；11、固定板；12、第一转轴；121、第一锥齿轮；13、第二转轴；131、第二锥齿轮；14、第一电机；15、固定块；151、第三锥齿轮；152、转杆；16、第二电机；161、第四锥齿轮；162、第三转轴；17、支撑架；18、转盘；19、固定轴；21、观察镜；22、排水口；23、连接板；24、固定杆；241、紧固件；25、活动杆；26、握把；27、水泵；271、出水口；28、注水口；31、支撑板；311、紧固螺栓；32、水雾喷头；321、进水口；33、散药口；34、连接架；35、转板；36、连接座；37、l形板；41、万向轮；42、固定套筒；43、安装板；431、安装孔；44、直槽；441、滑杆；442、第一弹簧；45、滑块；451、凸块；46、侧板；461、滑槽；47、连接杆；48、活动轴；481、滑板；49、第二弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种林业虫害用的散药装置及散药方法，包括活动腔室1，活动腔室1内壁底部固定连接有固定块15，固定块15上转动设有转杆152，转杆152上固定套设有第三锥齿轮151，活动腔室1内壁底部固定连接有一对固定轴19，固定轴19上固定连接有支撑架17，转杆152转动设置在支撑架17上，支撑架17侧壁上固定安装有第二电机16，第二电机16的输出上固定连接有第三转轴162，第三转轴162一端固定套设有第四锥齿轮161，第四锥齿轮161与第三锥齿轮151啮合，转杆152顶部固定连接有转盘18，转盘18转动设置在活动腔室1上壁间，转盘18上固定连接有第一电机14，第一电机14的输出端上固定连接有第二转轴13，第二转轴13上固定套设有第二锥齿轮131，转盘18上对称安装有喷洒装置3，喷洒装置3间转动设有第一转轴12，第二电机16能够带动第三转轴162转动，从而使第四锥齿轮161转动，从而能够带动啮合在第四锥齿轮161上的第三锥齿轮151，能够使转杆152转动，能够带动转盘18转动，能够调节喷洒装置3的角度，提高散药装置的工作效率，降低工作人员的劳动强度，第一转轴12上固定套设有第一锥齿轮121，第一锥齿轮121与第二锥齿轮131啮合，活动腔室1一端固定连接有水箱2，活动腔室1底部固定连接有多个固定板11，固定板11底部固定安装有缓冲装置4。

水箱2上固定安装有水泵27，水泵27侧壁上对称连接有出水口271，水箱2上固定连接有注水口28，注水口28上螺纹套设有第一密封盖，水箱2一侧固定安装有排水口22，排水口22上螺纹套设有第二密封盖，水箱2侧壁上固定安装有观察镜21，观察镜21便于工作人员观察水箱2内农药的量。

水箱2侧壁上固定安装有连接板23，连接板23上固定焊接有固定杆24，固定杆24呈“l”形，固定杆24上侧壁上固定安装有紧固件241，固定杆24上活动插设有活动杆25，活动杆25上固定连接有端块，且端块间固定连接有握把26，握把26上固定设有防滑纹，活动杆25能够根据工作者的身高来进行调节，并且能够通过紧固件241进行限位固定，能够降低工作者的劳动强度。

喷洒装置3包括支撑板31，支撑板31固定安装在转盘18上，支撑板31侧壁上固定连接有连接座36，连接座36两侧固定连接有l形板37，l形板37间转动设有连接架34，连接架34两端固定连接有旋转轴，且旋转轴转动设置在l形板37一端，连接架34架转动设有水雾喷头32，水雾喷头32侧壁上固定连接有安装轴，且安装轴转动设置在连接架34上，水雾喷头32上固定连接有多个散药口33，水雾喷头32一端固定安装有进水口321，进水口321上开设有连接软管，且连接软管一端卡设在出水口271上，第一转轴12贯穿支撑板31侧壁和连接座36，第一转轴12上固定连接有转板35，转板35一端固定连接有连接轴，且连接轴一端转动设置在水雾喷头32一端，第一电机14能够带动第二转轴13转动，从而能够带动第二锥齿轮131转动，能够带动啮合在第二锥齿轮131上的第一锥齿轮121转动，使第一转轴12转动，从而能够带动转板35转动，能够使水雾喷头32在一定范围内做圆周运动，能够使农药喷洒地更加均匀，具有更好地除虫效果，减少不必要的浪费。

支撑板31上插设有多个紧固螺栓311，紧固螺栓311一端螺纹插设在转盘18上，喷洒装置3通过紧固螺栓311固定安装在转盘18上。

缓冲装置4包括安装板43，安装板43上对称开设有直槽44，直槽44间固定连接有滑杆441，滑杆441上滑动设有滑块45，直槽44底部对称连接有侧板46，侧板46上开设有滑槽461，滑块45两端固定连接有凸块451，凸块451滑动设置在滑槽461内，滑块45一端固定连接有第一弹簧442，第一弹簧442套设在滑杆441上，第一弹簧442一端固定连接在直槽44内壁上，滑块45底部固定连接有第一限位块，且第一限位块上铰接有连接杆47，安装板43底部固定连接有活动轴48，活动轴48底部设有固定套筒42，固定套筒42两端固定连接有第二限位块，连接杆47一端铰接在第二限位块上，固定套筒42内壁底部固定连接第二弹簧49，活动轴48底部固定连接有滑板481，滑板481滑动设置在固定套筒42内壁上，第二弹簧49一端固定连接在滑板481上，在散药装置移动过程中发生颠簸时，滑块45能够在第一弹簧442的作用下起到缓冲作用，且第二弹簧49也能够减缓颠簸带来的震动，避免散药装置因为颠簸而倾倒，影响工作效率，严重可能导致设备损坏。

安装板43上开设有多个安装孔431，安装孔431内插设有多安装螺栓，且安装螺栓一端螺纹插设在固定板11内，缓冲装置4安装螺栓固定安装在固定板11底部。

固定套筒42底部开设有插口，且插口内固定插口有万向轮41，万向轮41能够方便散药装置的移动。

一种林业虫害用的散药方法，包括以下步骤：

步骤一，首先将活动杆25根据工作者的身高来进行调节，然后接着水泵27能够将水箱2内的农药输送到水雾喷头32内，农药能够从散药口33处喷洒在树木上；

步骤二，开启第一电机14，第一电机14带动第二转轴13转动，从而能够带动第二锥齿轮131转动，带动啮合在第二锥齿轮131上的第一锥齿轮121转动，使第一转轴12转动，从而能够带动转板35转动，能够使水雾喷头32在一定范围内做圆周运动，能够使农药喷洒地更加均匀；

步骤三，然后第二电机16带动第三转轴162转动，从而使第四锥齿轮161转动，从而能够带动啮合在第四锥齿轮161上的第三锥齿轮151，使转杆152转动，带动转盘18转动，调节喷洒装置3的角度，提高散药装置的工作效率；

步骤四，工作人员通过观察镜21观察水箱2内的农药量，便于提前灌入农药。

工作原理：首先本发明中的活动杆25能够根据工作者的身高来进行调节，能够降低工作者的劳动强度，提高农药喷洒地效率，然后接着水泵27能够将水箱2内的农药输送到水雾喷头32内，农药能够从散药口33处喷洒在树木上，且第一电机14能够带动第二转轴13转动，从而能够带动第二锥齿轮131转动，能够带动啮合在第二锥齿轮131上的第一锥齿轮121转动，使第一转轴12转动，从而能够带动转板35转动，能够使水雾喷头32在一定范围内做圆周运动，能够使农药喷洒地更加均匀，具有更好地除虫效果，减少不必要的浪费，然后第二电机16能够带动第三转轴162转动，从而使第四锥齿轮161转动，从而能够带动啮合在第四锥齿轮161上的第三锥齿轮151，能够使转杆152转动，能够带动转盘18转动，能够调节喷洒装置3的角度，提高散药装置的工作效率，降低工作人员的劳动强度，最后工作人员能够通过观察镜21观察水箱2内的农药量，便于提前灌入农药。
