一种红芽芋组培用培养箱的制作方法

本实用新型涉及植物组织培养领域，尤其涉及一种红芽芋组培用培养箱。

背景技术：

红芽芋俗称“芋头”，单子叶植物，属天南星科，为多年生宿根性草本植物。叶卵形，叶柄长而肥大，花黄叶绿，地下有肉质球茎，食用部分富含淀粉、蛋白质和脂肪，可作蔬菜或主食。红芽芋是芋头品种之一，江西农家品种，种植历史悠久，母芋较大，近圆形，子芋肥大，皮褐色，肉白色，芽鲜红色，因其肉质松、品质鲜美、细腻粉而不粘，口感好。芋头中含有一种天然的多糖类高分子植物胶体，有很好的止泻作用，并能增强人体的免疫功能。同时又有膳食纤维的功能，能润肠通便，防止便秘，并且可提高机体抗病能力，有助于病后康复。

长期以来，红芽芋多采用无性繁殖方法，不仅繁殖系数低，并且易通过带病的种芋传播病毒，例如芋花叶病毒、芋瘦小病毒等，最常见的是芋花叶病毒，导致芋农种植的红芽芋在生长期间出现植株变矮、变小，叶片卷曲、皱缩、失绿，生长势衰退，块茎变形、僵化等症状，且世代传递，从而严重影响了产量和品质，最后失去利用价值，因此需要通过对红芽芋进行茎尖脱毒培养，从而培养出低病毒、无病毒的红芽芋苗，但现阶段并没有一种适用于红芽芋组培用的培养箱。

技术实现要素：

本实用新型的目的是提供一种红芽芋组培用培养箱，以解决上述问题，使红芽芋组培培养环境稳定，方便红芽芋的组培操作。

为实现上述目的，本实用新型提供了如下方案：

一种红芽芋组培用培养箱，包括箱体、设置在所述箱体上方棱线处的消毒装置、照明装置，所述箱体下方棱线处设置有加热装置，所述箱体底面依次设置有试剂架、高温高压消毒装置、培养皿，所述箱体内侧壁设置有温度传感器。

优选的，所述试剂架上开设有试剂存放孔，所述试剂存放孔数量≥2个。

优选的，所述温度传感器通过控制器与所述加热装置电性连接。

优选的，所述高温高压消毒装置包括设置在所述箱体底部的锅体、与所述锅体密封配合的锅盖，所述锅盖顶部连通有第一管路，所述第一管路上连通有第二管路，所述第一管路伸出所述箱体设置，所述第一管路上设置有安全阀，所述第二管路上设置有电磁阀。

优选的，所述箱体为玻璃或树脂壳体。

优选的，所述箱体上端设置有盖板，所述盖板与所述箱体铰接。

所述控制器选用plc控制器，所述加热装置选用bkl-g025加热棒，所述高温高压消毒装置选用高压灭菌锅，所述消毒装置为紫外线灯，以上装置均为现有技术，在此不在赘述。

本实用新型具有如下技术效果：

通过温度传感器与加热装置配合，使箱体内保持恒温状态，通过在箱体内设置照明装置，使箱体内的光照环境稳定，从而使红芽芋在箱体内以恒温、恒定光照进行培养，提升了红芽芋培养的稳定性。

通过在箱体内设置消毒装置，在培养期间对箱体内的空间进行杀菌消毒，减少外部环境对红芽芋培养的影响。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

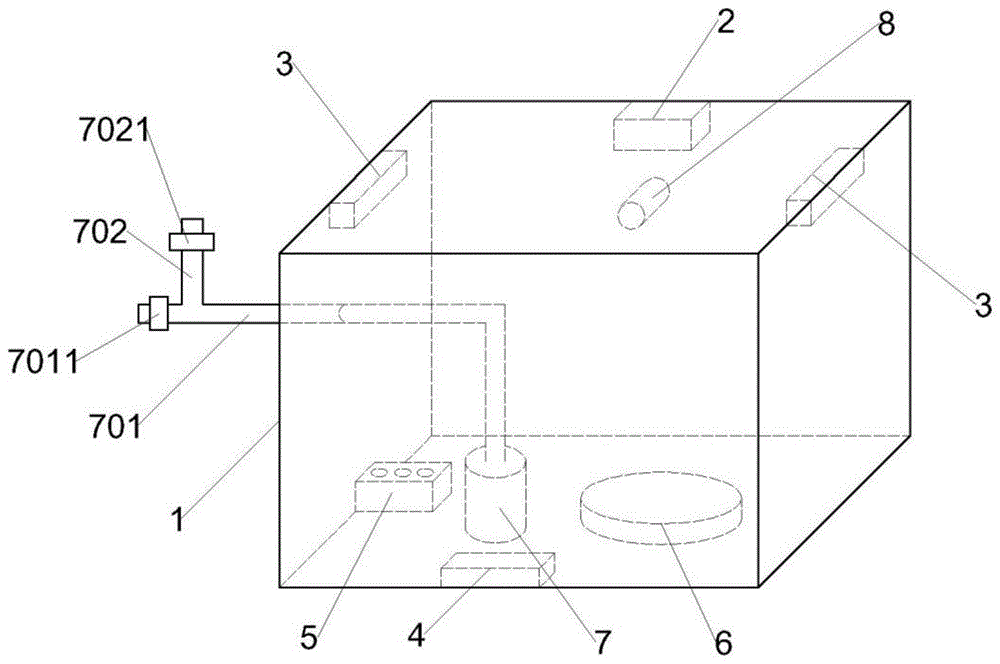

图1为本实用新型结构示意图；

图2为试剂架结构示意图；

图3为高温高压消毒装置结构示意图。

其中，1为箱体，2为消毒装置，3为照明装置，4为加热装置，5为试剂架，501为试剂存放孔，6为培养皿，7为高温高压消毒装置，701为第一管路，7011为安全阀，702为第二管路，7021为电磁阀，703为锅体，704为锅盖，8为温度传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

参照图1-3所示，本实用新型提供一种红芽芋组培用培养箱，包括箱体1、设置在箱体1上方棱线处的消毒装置2、照明装置3，箱体1下方棱线处设置有加热装置4，箱体1底面依次设置有试剂架5、高温高压消毒装置7、培养皿6，箱体1内侧壁设置有温度传感器8。消毒装置2、照明装置3、加热装置4与箱体1固定连接，试剂架5、高温高压消毒装置7、培养皿6放置在箱体1底部。

进一步优化方案，试剂架5上开设有试剂存放孔501，试剂存放孔501数量≥2个。

进一步优化方案，温度传感器8通过控制器与加热装置4电性连接。

进一步优化方案，高温高压消毒装置7包括设置在箱体1底部的锅体703、与锅体703密封配合的锅盖704，锅盖704顶部连通有第一管路701，第一管路701上连通有第二管路702，第一管路701伸出箱体1设置，第一管路701上设置有安全阀7011，第二管路702上设置有电磁阀7021。电磁阀7021电性连接有plc控制器。

进一步优化方案，箱体1为玻璃或树脂壳体。

进一步优化方案，箱体1上端设置有盖板，盖板与箱体1铰接。

高温高压消毒装置7电性连接有电源。

本实施例的工作过程如下：

将在解剖镜下解剖剥离完成的红芽芋顶芽或侧芽的茎尖，放入培养皿6内预先准备好的培养基上，试剂架5的试剂存放孔501内存放有试管，试管内存放有高温高压消毒用试剂，将消毒试剂及培养皿6放入锅体703内，盖上锅盖704对锅体703通电进行高温高压灭菌消毒，消毒的同时，打开消毒装置2，对箱体1内的空间进行紫外线杀菌消毒，plc控制器控制加热装置4对箱体1内进行加热，通过温度传感器8检测箱体1内的温度，并将信号传递至plc控制器，plc控制器控制加热装置4保持箱体1内恒温，待高温高压消毒完成后，将培养皿6取出，放置箱体1内，打开照明装置3，为箱体1内部提供恒定的光照环境，在恒温、光照恒定的环境下对红芽芋进行培养；

高温高压消毒过程中，通过安全阀7011实现对锅体703内压力的控制，通过消毒完成后通过plc控制器控制电磁阀7021打开，实现对锅体703内压力的释放。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上所述的实施例仅是对本实用新型的优选方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
