一种苗用玻璃瓶架的制作方法

本实用新型属于玻璃瓶架技术领域，具体为一种苗用玻璃瓶架。

背景技术：

现有苗盘用来置放做组培所需用的苗瓶，主要结构为一个镂空的长方形平面盘。平面空广极其不稳易变形，存在一定的危险系数且一整个苗盘放上苗瓶之后太重叠加也很困难。其次放置时多个苗盘叠加在一起，没有沥水空间顶部苗瓶的水落到底盘，造成底部苗瓶的二次污染，且周围都没有围挡，容易落灰，又再次污染苗瓶，之后的实验中苗极易染菌，而且摆放不方便。

技术实现要素：

针对现有技术存在的上述问题，本实用新型所要解决的技术问题在于提供一种苗用玻璃瓶架，以解决目前苗盘摆放苗瓶不方便，容易造成二次污染，存在一定危险的问题。

为了解决上述技术问题，本实用新型采用的技术方案为：

一种苗用玻璃瓶架，包括支撑架、上盖板、下盖板、固定条和抽拉箱，所述支撑架顶端设置有上盖板，支撑架的下侧设置有下盖板，所述上盖板和下盖板之间均匀设置有固定条，且固定条与支撑架为固定连接，所述固定条上设置有滑动槽，所述固定条之间设置有抽拉箱，所述抽拉箱包括前挡板、侧挡板、底板、滑动条、横板和把手，所述前挡板正面设置有把手，所述前挡板后面设置有侧挡板和底板，所述底板设置在前挡板和侧挡板的下端，所述侧挡板的一侧下端设置有滑动条，且滑动条与滑动槽相匹配，所述底板上端面均匀设置有横板。

进一步的，所述上盖板为实心板，下盖板的上端设置有凹槽。

进一步的，所述抽拉箱通过滑动条和固定条与支撑架构成滑动结构。

进一步的，所述前挡板和侧挡板和底板均为镂空设计。

进一步的，所述横板与侧挡板和底板均为固定连接。

进一步的，所述抽拉箱之间设置有实心板。

有益效果：与现有技术相比，本申请具有以下优势：

该苗用玻璃瓶的上盖板和下盖板均为实心板，能够有效防止灰尘等杂物的落入，前挡板和侧挡板和底板均为镂空设计，这样的设计不仅能够通风，保持箱内干燥，还能让用来沥水，防止底部苗瓶得二次污染，横板的设计一方面提高了抽拉箱的稳定性，另一方面还能使苗瓶排列的更加规整有秩序，苗瓶更稳定。

附图说明

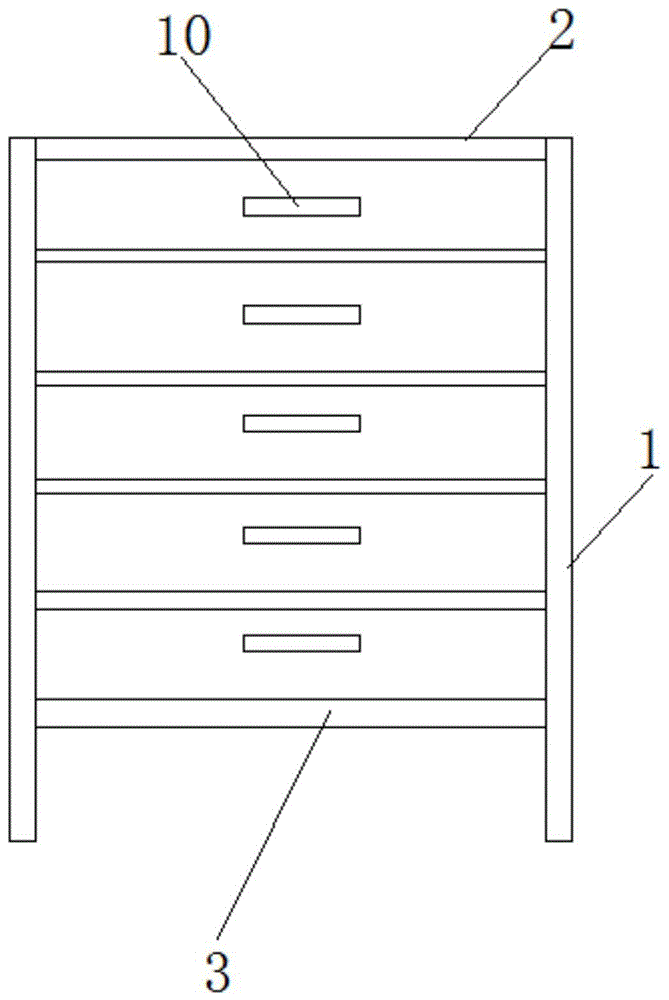

图1是苗用玻璃瓶架结构示意图；

图2是苗用玻璃瓶架局部俯视图；

图3是苗用玻璃瓶架局部结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

如图1和图2和图3所示，本申请的苗用玻璃瓶架，包括支撑架1、上盖板2、下盖板3、固定条4和抽拉箱，支撑架1顶端设置有上盖板2，支撑架1的下侧设置有下盖板3，上盖板2与下盖板3均与支撑架为固定连接，提高连接稳定性，下侧的下盖板3到支撑架1的底端有一段距离，上盖板2和下盖板3之间均匀设置有固定条4，且固定条4与支撑架1为固定连接，提高连接强度和稳定性，支撑架1的两侧均设置有固定条4，且2侧的固定条4相对应，能够满足抽拉箱的正常抽拉，固定条4上设置有滑动槽401，抽拉箱通过滑动条8和固定条4与支撑架1构成滑动结构，抽拉箱可以抽出来，也可以放进去，固定条4之间设置有抽拉箱，抽拉箱设置有多个，可以放置更多的苗瓶，抽拉箱包括前挡板5、侧挡板6、底板7、滑动条8、横板9和把手10，前挡板5正面设置有把手10，方便抽拉箱的使用，前挡板5后面设置有侧挡板6和底板7，底板7设置在前挡板5和侧挡板6的下端，前挡板5和侧挡板6和底板7和滑动条8均为固定连接，提高连接强度，侧挡板6的一侧下端设置有滑动条8，且滑动条8与滑动槽401相匹配，底板7上端面均匀设置有横板9，横板9摆放出来的空间用来放置苗瓶的，使苗瓶排列的更加规整有秩序，苗瓶更稳定。

上盖板2和下盖板3均为实心板，能够有效防止灰尘等杂物的落入，下盖板3的上端设置有凹槽，用来接住上层多余的水珠。

抽拉箱通过滑动条8和固定条4与支撑架1构成滑动结构，保证抽拉箱可以拉出来，当需要放置苗瓶或者拿出苗瓶的时候，只需要抽出一层抽拉箱即可进行下一步行动。

前挡板5和侧挡板6和底板7均为镂空设计，这样的设计不仅能够通风，保持箱内干燥，还能让用来沥水，防止底部苗瓶得二次污染。

横板9与侧挡板6和底板7均为固定连接，提高连接强度和稳定性。

抽拉箱之间设置有实心板，实心板用来接上层水的蒸发。

本实用新型提供了一种苗用玻璃瓶架的思路及实施方法，具体应用途径很多，以上仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
