一种蛤蜊自动捕捞清洗装置的制作方法

本发明涉及养殖业机械技术领域，具体是一种蛤蜊自动捕捞清洗装置。

背景技术：

我国是世界贝类养殖大国，各种贝类年产量约为1200万吨，占世界贝类总产量的60％，在整个海水养殖产业中占据主导地位。在养殖贝类中，滩涂贝类的产量约占我国海水养殖总产量的20％。其中浙江省的滩涂贝类养殖产量一直占全省海水养殖总产量的70％左右。贝类采收是滩涂贝类养殖中成本最大的生产环节。目前，国内贝类采收仍主要采用人工采捕，劳动强度大、生产效率低、工作条件差。因此，实现自动化取捕机械作业是目前降低滩涂贝类生产成本、提高经济效益的根本途径。目前看来，蛤蜊具有巨大的市场和良好的发展前景，从世界范围上蛤蜊的需求量在逐渐增加。但蛤蜊主要采用锄洗、荡洗、挖捡采收的方法。蛤蜊的采集自动化技术领域存在较大的空白。我们团队想通过现代化的手段弥补这一空白。

中国专利(公告号：cn211129482u，公告日：2020.07.31)公布了一种滩涂养殖捕捞蛤蜊的捕捞装置，该捕捞装置通过设置捕捞耙、捕捞管和送水管来实现捕捞功能，具有捕捞方便、降低劳动强度的等优点，但是，该捕捞装置船体上的，不适用于一些险滩或陆地场合，且捕捞于清洗联动性不高，工作效率较低，因此，实用性不够高。

技术实现要素：

本发明的目的在于提供一种蛤蜊自动捕捞清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种蛤蜊自动捕捞清洗装置，包括车体，所述车体内部设有驱动机构，所述驱动机构的驱动端连接有驱动轮，所述车体设有左右两排驱动车轮组，每排驱动车轮组包括两个驱动轮和若干个从动轮，所述驱动轮与从动轮通过链带相连，所述车体上部设有储存舱，所述储存舱的前端连接有导出槽，所述储存舱后部设有控制箱，所述控制箱上端连接有顶盖，所述储存舱下端连接有液压箱，所述液压箱下端连接有若干个伸缩杆，所述伸缩杆下端连接有捕捞机构，所述捕捞机构包括竖杆、连接轴和旋转片，所述旋转片通过连接轴与竖杆下端转动连接，所述竖杆上端与伸缩杆下端相连，所述储存舱的下端开有通孔，所述储存舱内部、通孔前方位置处设有引流槽，所述通孔上设有暗匣，所述通孔内部设有调节杆，所述调节杆的上端与控制箱相连，所述调节杆的下端连接有收集框，所述控制箱后端连接有吸水管。

作为本发明进一步的方案：所述收集框上设有过滤娄，所述收集框的前端连接有铲板，所述铲板的材质选择为合金。

作为本发明再进一步的方案：所述捕捞机构的数量设置为三个，且沿着水平方向同高度、等间距排列设置，所述收集框设置在捕捞机构的正后方。

作为本发明再进一步的方案：所述引流槽内设有若干个等间距排列的隔板，左右相邻的两个隔板间的距离长度略大于普通成年蛤蜊的长度，所述引流槽的底部开有若干个均匀分布设置的小孔。

作为本发明再进一步的方案：所述吸水管的下端连接有过滤网管。

作为本发明再进一步的方案：所述引流槽左右两侧设有长架，所述长架上通过连接滚轴设有若干个等间距排列的滚刷。

与现有技术相比，本发明的有益效果是：该蛤蜊捕捞装置通过设置旋转片和收集框来对蛤蜊进行捕捞处理，旋转片的竖直方向高度可由伸缩杆来进行调整，这使得该装置的捕捞效果更好，且捕捞灵活性更高，经收集框收集后的蛤蜊通过调节杆送入到储存舱内，然后配合吸水管和引流槽进行清洗处理，整体装置在使用时捕捞和清洗工作能够同时进行，大大提高了装置的工作效率，实用性更强。

附图说明

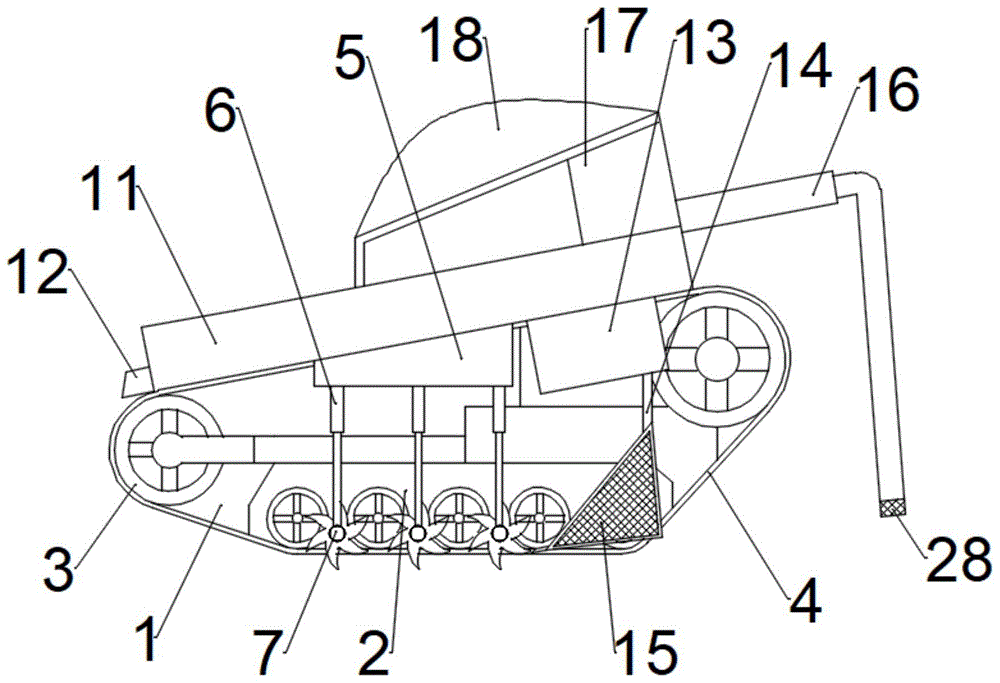

图1为一种蛤蜊自动捕捞清洗装置的整体结构左视图。

图2为一种蛤蜊自动捕捞清洗装置中捕捞机构的结构示意图。

图3为一种蛤蜊自动捕捞清洗装置中收集框的结构示意图。

图4为一种蛤蜊自动捕捞清洗装置中储存舱内部结构俯视图。

其中：车体-1，驱动机构-2，驱动轮-3，链带-4，液压箱-5，伸缩杆-6，捕捞机构-7，竖杆-8，连接轴-9，旋转片-10，储存舱-11，导出槽-12，暗匣-13，调节杆-14，收集框-15，吸水管-16，控制箱-17，顶盖-18，铲板-19，过滤娄-20，通孔-21，引流槽-22，隔板-23，小孔-24，长架-25，连接滚轴-26，滚刷-27，过滤网管-28。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

实施例一

请参阅图1-4，一种蛤蜊自动捕捞清洗装置，包括车体1，所述车体1内部设有驱动机构2，所述驱动机构2的驱动端连接有驱动轮3，所述车体1设有左右两排驱动车轮组，每排驱动车轮组包括两个驱动轮3和若干个从动轮，所述驱动轮3与从动轮通过链带4相连，所述车体1上部设有储存舱11，所述储存舱11的前端连接有导出槽12，所述储存舱11后部设有控制箱17，所述控制箱17上端连接有顶盖18，所述储存舱11下端连接有液压箱5，所述液压箱5下端连接有若干个伸缩杆6，所述伸缩杆6下端连接有捕捞机构7，所述捕捞机构7包括竖杆8、连接轴9和旋转片10，所述旋转片10通过连接轴9与竖杆8下端转动连接，所述竖杆8上端与伸缩杆6下端相连，所述储存舱11的下端开有通孔21，所述储存舱11内部、通孔21前方位置处设有引流槽22，所述通孔21上设有暗匣13，所述通孔21内部设有调节杆14，所述调节杆14的上端与控制箱17相连，所述调节杆14的下端连接有收集框15，所述控制箱17后端连接有吸水管16。

具体的，所述收集框15上设有过滤娄20，所述收集框15的前端连接有铲板19，所述铲板19的材质选择为合金，这样的铲板19薄且质坚，不易折损变形，通过铲板19能够更好的将蛤蜊收集到收集框15内。

进一步的，所述捕捞机构7的数量设置为三个，且沿着水平方向同高度、等间距排列设置，所述收集框15设置在捕捞机构7的正后方。

进一步的，所述引流槽22内设有若干个等间距排列的隔板23，左右相邻的两个隔板23间的距离长度略大于普通成年蛤蜊的长度，所述引流槽22的底部开有若干个均匀分布设置的小孔24，通过小孔24将清洗过程中冲落下来的泥沙排出储存舱11。

考虑到捕捞机构7在工作时会使周围的水产生浑浊，因此，在所述吸水管16的下端连接有过滤网管28，通过过滤网管28对吸入的水进行初步过滤处理。

在使用时，通过捕捞机构7中的旋转片10把下层的泥沙和蛤蜊翻转到上部，根据蛤蜊的埋藏深度来调节伸缩杆6的伸缩长度，翻转上来的蛤蜊由后方的收集框15收集，通过过滤娄20来对进行初步泥沙过滤，在控制箱17内部设有调节机构，调节杆14的上端与调节机构相连，并通过调节杆14来将收集框15送入到储存舱11内，并关闭暗匣13，控制箱17内部设有水泵，通过水泵带动吸水管16吸水，吸上来的水会注入到储存舱11内，通过引流槽22来对蛤蜊进行清洗处理，清洗好的蛤蜊顺着引流槽22流入到导出槽12槽口处，进行最后收集。

实施例二

参阅图4，在实施例1的基础上，虽然能够很好的对蛤蜊进行捕捞并清洗，但是，车体1在行动过程中易产生晃动，这使储存舱11内进行清洗处理的蛤蜊易从引流槽22内脱出，影响清洗，因此，在所述引流槽22左右两侧设有长架25，所述长架25上通过连接滚轴26设有若干个等间距排列的滚刷27。

当蛤蜊从引流槽22脱离后，会被滚刷27阻拦，同时，脱离引流槽22后的蛤蜊与滚刷27碰撞时会带动滚刷27转动，帮助蛤蜊进一步进行清洗处理。

综上所述，该蛤蜊捕捞装置通过设置旋转片10和收集框15来对蛤蜊进行捕捞处理，旋转片10的竖直方向高度可由伸缩杆6来进行调整，这使得该装置的捕捞效果更好，且捕捞灵活性更高，经收集框15收集后的蛤蜊通过调节杆14送入到储存舱11内，然后配合吸水管16和引流槽22进行清洗处理，整体装置在使用时捕捞和清洗工作能够同时进行，大大提高了装置的工作效率，实用性更强。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
