一种蟹爪兰离体花粉紫外诱变装置的制作方法

本实用新型涉及花粉诱变装置领域，尤其涉及一种蟹爪兰离体花粉紫外诱变装置。

背景技术：

蟹爪兰是仙人掌科附生肉质植物，灌木状，茎悬垂，多分枝无刺，老茎木质化，幼茎扁平；鲜绿色或稍带紫色，顶端截形，花单生于枝顶，两侧对称；花萼顶端分离；花冠数轮，雄蕊多数，浆果梨形。花期从10月至翌年2月；室内栽培的蟹爪兰可通过控制光照来调节花期。

现有的花粉诱变装置，不能使花粉被紫外线均匀辐照，且诱变设备比较单一，造成诱变效果不佳。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种蟹爪兰离体花粉紫外诱变装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种蟹爪兰离体花粉紫外诱变装置，包括外罩，所外罩的顶端设置有端盖，所述外罩的内部设置有支柱，所述外罩的内侧壁设置有可升降底座，所述可升降底座的侧壁设置有螺纹，所述可升降底座的上方设置有薄玻璃板，所述可升降底座的上方且在薄玻璃板的下方设置有电机，所述电机的一端延伸设置有转轴，所述转轴的一端固定连接有搅拌叶片，所述可升降底座的顶端设置有第一紫外灯管，所述第一紫外灯管的一侧设置有第二紫外灯管，所述第二紫外灯管的一侧设置有第一红色灯管，所述第一红色灯管的一侧设置有第二红色灯管，所述电机的一侧且在外罩的内侧设置有限位杆。

作为上述技术方案的进一步描述：

所述外罩是由不透光材料制成。

作为上述技术方案的进一步描述：

所述外罩的侧壁设置有电机转速开关，所述电机转速开关的上方设置有紫灯控制开关，所述紫灯控制开关的上方设置有红灯控制开关。

作为上述技术方案的进一步描述：

所述外罩的侧壁贯穿设置有花粉导出口。

作为上述技术方案的进一步描述：

所述端盖的顶端固定连接有拉手。

作为上述技术方案的进一步描述：

所述薄玻璃板由透明材质制成。

作为上述技术方案的进一步描述：

所述可升降底座由不透明材质制成。

本实用新型具有如下有益效果：

1、本实用新型，搅拌叶片运转后可以使离体蟹爪兰花粉被紫外线均匀辐照，提高花粉突变效率；同时，搅拌叶片边缘线为钝头型，可有效减轻对花粉粒的物理切割伤害，诱变装置四周均是不透光材料，可以防止紫外线外泄而对外界造成伤害；同时，也防止外界光线对紫外诱变的干扰。

2、本实用新型，紫外诱变结束后开启红色灯照射花粉一段时间，可以防止蟹爪兰花粉突变后的光复活修复，稳固突变成果，因为细胞等生命体在紫外线辐照后立即照射自然光，自然光会激活生命体中的光复活酶，该酶能分解紫外线照射而形成的嘧啶二聚体、对紫外诱导的突变进行修复，从而使紫外突变失效，且本诱变装置可以调节紫外线光强弱和调节紫外线与花粉之间的距离，通过这两种方式来控制诱变强度，提高诱变效果。

附图说明

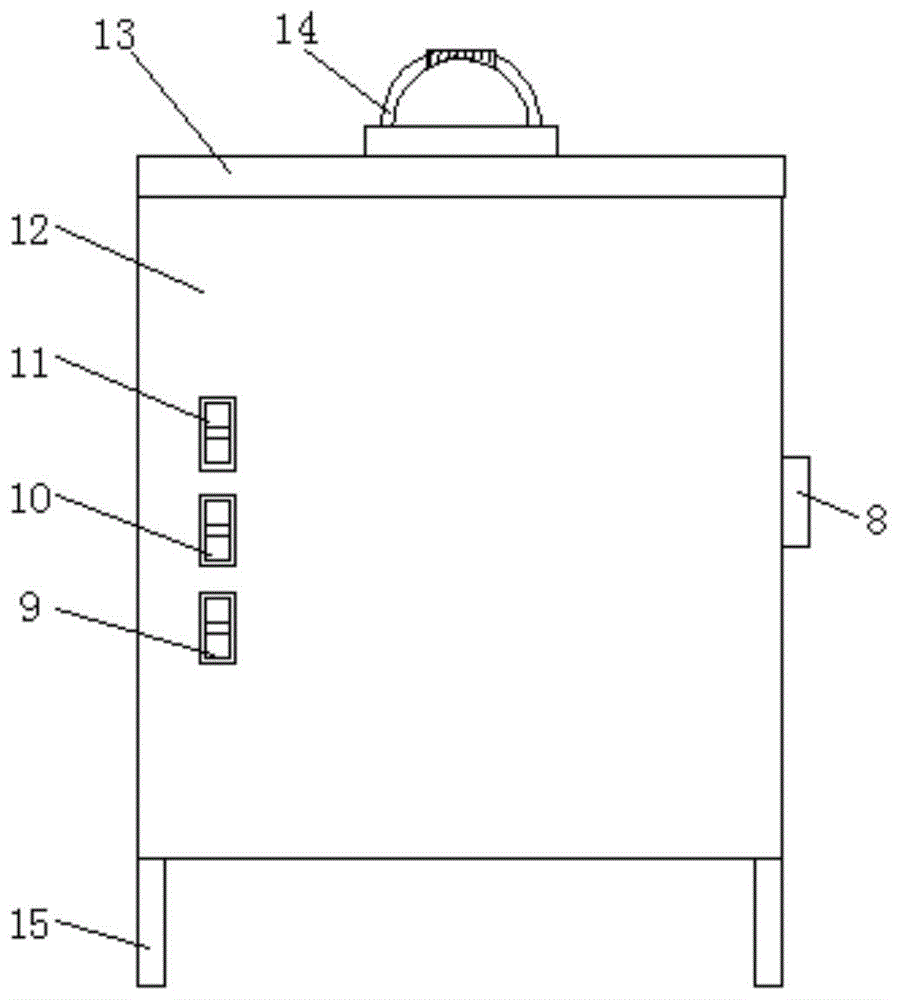

图1为本实用新型提出的一种蟹爪兰离体花粉紫外诱变装置的正视图；

图2为本实用新型提出的一种蟹爪兰离体花粉紫外诱变装置的正视剖面图；

图3为本实用新型提出的一种蟹爪兰离体花粉紫外诱变装置的玻璃板示意图；

图4为本实用新型提出的一种蟹爪兰离体花粉紫外诱变装置的a处放大图。

图例说明：

1、第一紫外灯管；2、第二紫外灯管；3、第一红色灯管；4、第二红色灯管；5、搅拌叶片；6、薄玻璃板；7、可升降底座；8、花粉导出口；9、电机转速开关；10、紫灯控制开关；11、红灯控制开关；12、外罩；13、端盖；14、拉手；15、支柱；16、螺纹；17、电机；18、转轴；19、限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-4，本实用新型提供的一种实施例：一种蟹爪兰离体花粉紫外诱变装置，包括外罩12，所外罩12的顶端设置有端盖13，外罩12的内部设置有支柱15，外罩12的内侧壁设置有可升降底座7，可升降底座7的侧壁设置有螺纹16，螺纹16的作用是用来使调节可升降底座7的位置，可升降底座7的上方设置有薄玻璃板6，薄玻璃板6是由透明材料制成，可升降底座7的上方且在薄玻璃板6的下方设置有电机17，电机17的一端延伸设置有转轴18，转轴18的一端固定连接有搅拌叶片5，可升降底座7的顶端设置有第一紫外灯管1，第一紫外灯管1的一侧设置有第二紫外灯管2，第二紫外灯管2的一侧设置有第一红色灯管3，第一红色灯管3的一侧设置有第二红色灯管4，电机17的一侧且在外罩12的内侧设置有限位杆19，限位杆19的作用是防止可升降底座7上升过甚从而损伤电机17。

外罩12是由不透光材料制成，外罩12的侧壁设置有电机转速开关9，电机转速开关9的上方设置有紫灯控制开关10，紫灯控制开关10的上方设置有红灯控制开关11，外罩12的侧壁贯穿设置有花粉导出口8，端盖13的顶端固定连接有拉手14，拉手14的作用是用来拉起或者关闭端盖13，薄玻璃板6由透明材质制成，可升降底座7由不透明材质制成。

工作原理：设置的搅拌叶片5运转后可以使离体蟹爪兰花粉被第一紫外灯管1和第二紫外灯管2散发的紫外线均匀辐照，提高花粉突变效率；同时，搅拌叶片5的边缘线为钝头型，可有效减轻对花粉粒的物理切割伤害，诱变装置四周是由外罩12、可升降底座7以及端盖13这些不透光材料制成，可以防止紫外线外泄而对外界造成伤害；同时，也防止外界光线对紫外诱变的干扰，紫外诱变结束后开启红灯控制开关11，使红色灯照射花粉一段时间，可以防止蟹爪兰花粉突变后的光复活修复，稳固突变成果，因为细胞等生命体在紫外线辐照后立即照射自然光，自然光会激活生命体中的光复活酶，该酶能分解紫外线照射而形成的嘧啶二聚体、对紫外诱导的突变进行修复，从而使紫外突变失效，通过紫灯控制开关10可以调节紫外线光的强弱，通过调节可升降底座7的位置，可以调节紫外线与花粉之间的距离，通过用这两种方式来控制诱变强度，提高诱变效果。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
