一种农业生产用蔬菜大棚灌溉装置的制作方法

1.本实用新型涉及灌溉装置技术领域，尤其涉及一种农业生产用蔬菜大棚灌溉装置。


背景技术：

2.蔬菜大棚是一种具有出色的保温性能的框架覆膜结构，它出现使得人们可以吃到反季节蔬菜。一般蔬菜大棚使用竹结构或者钢结构的骨架，上面覆上一层或多层保温塑料膜，这样就形成了一个温室空间。外膜很好地阻止内部蔬菜生长所产生的二氧化碳的流失，使棚内具有良好的保温效果。
3.随着中国社会的飞速发展，农业的发展也很迅速，为了保证蔬菜的正常生长，获得高产稳产，需要定期给蔬菜补充水分，现有的普遍灌溉方式是把水管接入到大棚内，然后人工进行喷洒，这种方式会浪费大量的水资源，而且还会灌溉不均匀。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业生产用蔬菜大棚灌溉装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种农业生产用蔬菜大棚灌溉装置，包括基座，所述基座的顶部外壁固定连接有壳体，且壳体的底部内壁固定连接有电机壳，所述电机壳的底部内壁固定连接有第一电机，且第一电机的输出轴一端套接有第一转辊，所述壳体的顶部和底部内壁均通过轴承连接有同一个丝杆，且丝杆的一端套接有第二转辊,所述第一转辊和第二转辊的外表面套接有同一个皮带，且丝杆的外表面通过螺纹连接有固定块，所述固定块的一侧外壁固定连接有第二水箱，且壳体的一侧内壁设置有导轨，所述导轨与第二水箱形成滑动配合，且第二水箱的顶部外壁固定连接有第二电机，所述第二电机的输出轴一端套接有主动齿轮，且第二水箱的顶部外壁开设有安装孔，所述安装孔的内壁通过轴承连接有铜管，且铜管的外表面设置有从动齿轮，所述主动齿轮与从动齿轮相啮合，且铜管的一端通过螺纹连接有水喷头。
7.进一步的，所述基座的底部外壁四角处固定连接有滑轮，且基座的顶部外壁固定连接有推杆。
8.进一步的，所述壳体的顶部外壁固定连接有挡板，且挡板的一侧外壁设置有安装槽，安装槽的内壁设置有玻璃片。
9.进一步的，所述壳体的顶部外壁开设有通水孔，且壳体的顶部外壁固定连接有矩形框。
10.进一步的，所述壳体的底部内壁固定连接有第一水箱，且第一水箱的两侧内壁设置有同一个过滤网。
11.进一步的，所述壳体的底部内壁固定连接有水泵，且水泵的输出端插接有硬管，硬管的一端插接有软管，软管与第二水箱相连通。
12.进一步的，所述水泵的输入端插接有进水管，且进水管与第一水箱相连通。
13.进一步的，所述第一水箱的两侧内壁均通过轴承连接有同一个搅拌棍，且第一水箱的一侧外壁固定连接有第四电机，第四电机的输出轴一端与搅拌棍的一端固定连接。
14.本实用新型的有益效果为：
15.1、该用于农业生产用蔬菜大棚灌溉装置，通过设置有第一电机，第一电机的转动即可带动丝杆的转动，进而固定块就可以上下移动，这样第二水箱就能沿导轨上下调整高度，水箱的顶部连接有铜管，水喷头的高度就能根据大棚的大小而进行调节，启动第二电机，主动齿轮就能带动从动齿轮转动，这样铜管就能转动，水喷头就会随之转动，这样喷洒不仅节约水资源，而且灌溉还非常均匀。
16.2、该用于农业生产用蔬菜大棚灌溉装置，通过设置有挡板，水喷头旋转会往四周洒水，挡板可以把水挡住，以防水撒到工作人员身上，挡板上的玻璃片可以给我们提供视野。
17.3、该用于农业生产用蔬菜大棚灌溉装置，通过设置有矩形框，水从挡板上流下来后会聚集在矩形框里，再从通水孔流到第一水箱，可以避免水沿壳体流下来，造成水资源浪费。
18.4、该用于农业生产用蔬菜大棚灌溉装置，通过设置有第四电机，第四电机连接有搅拌棍，如果人们要在水里加入营养液或者虫药，搅拌棍可以使其与水混合的更均匀。
19.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，该装置设计结构合理，使用方便，满足人们的使用需求。
附图说明

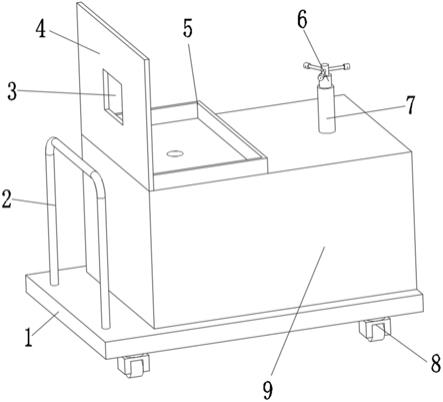

20.图1为本实用新型提出的一种农业生产用蔬菜大棚灌溉装置的整体结构示意图；
21.图2为本实用新型提出的一种农业生产用蔬菜大棚灌溉装置的剖视结构示意图；
22.图3为本实用新型提出的一种农业生产用蔬菜大棚灌溉装置的a处放大结构示意图。
23.图中：1-基座、2-推杆、3-玻璃片、4-挡板、5-矩形框、6-水喷头、7-铜管、8-滑轮、9-壳体、10-搅拌棍、11-第一水箱、12-第一电机、13-皮带、14-丝杆、15-主动齿轮、16-从动齿轮、17-第二水箱、18-第二电机、19-导轨、20-软管、21-硬管、22-固定块、23-水泵、24-第四电机、25-过滤网。
具体实施方式
24.下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
25.下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
26.在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
27.在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
28.实施例1
29.参照图1-3，一种农业生产用蔬菜大棚灌溉装置，包括基座1，基座1的顶部外壁固定连接有壳体9，且壳体9的底部内壁固定连接有电机壳，电机壳的底部内壁固定连接有第一电机12，且第一电机12的输出轴一端套接有第一转辊，壳体9的顶部和底部内壁均通过轴承连接有同一个丝杆14，且丝杆14的一端套接有第二转辊,第一转辊和第二转辊的外表面套接有同一个皮带13，且丝杆14的外表面通过螺纹连接有固定块22，固定块22的一侧外壁固定连接有第二水箱17，且壳体9的一侧内壁设置有导轨19，导轨19与第二水箱17形成滑动配合，且第二水箱17的顶部外壁固定连接有第二电机18，第二电机18的输出轴一端套接有主动齿轮15，且第二水箱17的顶部外壁开设有安装孔，安装孔的内壁通过轴承连接有铜管7，且铜管7的外表面设置有从动齿轮16，主动齿轮15与从动齿轮16相啮合，且铜管7的一端通过螺纹连接有水喷头6。
30.本实用新型中，基座1的底部外壁四角处固定连接有滑轮8，且基座1的顶部外壁固定连接有推杆2。
31.本实用新型中，壳体9的顶部外壁固定连接有挡板4，且挡板4的一侧外壁设置有安装槽，安装槽的内壁设置有玻璃片3。
32.本实用新型中，壳体9的顶部外壁开设有通水孔，且壳体9的顶部外壁固定连接有矩形框5。
33.本实用新型中，壳体9的底部内壁固定连接有第一水箱11，且第一水箱11的两侧内壁设置有同一个过滤网25。
34.本实用新型中，壳体9的底部内壁固定连接有水泵23，且水泵23的输出端插接有硬管21，硬管21的一端插接有软管20，软管20与第二水箱17相连通。
35.本实用新型中，水泵23的输入端插接有进水管，且进水管与第一水箱11相连通。
36.工作原理：先把水从通水孔加入到第一水箱11，启动第一电机12，第一电机12的转动即可带动丝杆14的转动，进而固定块22就可以上下移动，这样水喷头6的高度就可以在其作用下进行调节，调节好高度后，打开水泵23和第二电机18的开关，主动齿轮15就能带动从动齿轮16转动，这样铜管7就能转动，水喷头6就会随之转动喷水，推动车子即可进行灌溉。
37.实施例2
38.参照图2，一种农业生产用蔬菜大棚灌溉装置，本实施例相较于实施例1，还包括第一水箱11的两侧内壁均通过轴承连接有同一个搅拌棍10，且第一水箱11的一侧外壁固定连接有第四电机24，第四电机24的输出轴一端与搅拌棍10的一端固定连接。
39.工作原理：如果灌溉的过程中要加入营养液或者虫药，此时打开第四电机24，搅拌棍10就会转动使其充分与水混合，不需要人工去进行混合，加快了工作效率。
40.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范
围之内。
