一种变电站激光驱鸟器的制作方法

1.本实用新型涉及驱鸟器技术领域，具体涉及一种变电站激光驱鸟器。


背景技术：

2.目前，变电站鸟害事故已成为影响电网安全运行的重大隐患之一，由于鸟类活动或者搭建鸟巢，使变电站造成事故跳闸停电的几率大大增加，给电网的安全运行带来了很大的威胁。变电站鸟害一直是困扰电力行业的一个难题，始终没有一种特别有效的防鸟手段在电力行业应用，每年电力行业用于防止鸟害以及鸟害造成的直接经济损失十分严重。
3.为了消除以上隐患，变电站都配备有驱鸟设备，由于驱鸟设备为露天放置，传统的驱鸟设备的密封性能不佳，不能很好的防止水和其它杂物进入到驱鸟器内，并且驱鸟器内的密封体的使用寿命较短，导致驱鸟器不具有较好的经久耐用特性。


技术实现要素：

4.本实用新型所要解决的问题是：提供一种变电站激光驱鸟器，密封效果好，同时密封垫的使用寿命更长。
5.本实用新型为解决上述问题所提供的技术方案为：一种变电站激光驱鸟器，包括激光发射器和控制箱，所述激光发射器设置在所述控制箱的上端；所述控制箱上设有开关门，所述开关门上与所述控制箱接触的端面上设有密封板，所述密封板围绕所述开关门的边缘设置；所述控制箱上与所述密封板对应的位置上设有容纳槽，所述容纳槽内设有缓冲机构，所述缓冲机构上设有与所述密封板配合的密封垫。
6.优选的，所述缓冲机构包括弹簧和安装板，所述弹簧的一端和所述容纳槽的槽底连接，所述弹簧的另一端和所述安装板连接。
7.优选的，所述密封垫的形状和所述容纳槽的形状相适配。
8.与现有技术相比，本实用新型的优点是：
9.1、通过设置密封板和容纳槽，在关闭开关门时密封板能够嵌入到容纳槽内从而增加控制箱与开关门之间的密封性；
10.2、通过设置缓冲机构，当密封板对密封垫进行挤压后，弹簧受到挤压变形能够增加密封板和密封垫的紧密度，同时密封垫的形变也起到密封作用，提高了控制箱与开关门之间的密封性，防止密封垫长时间处于较大形变而失效，提高了密封垫经久耐用特性。
附图说明
11.此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

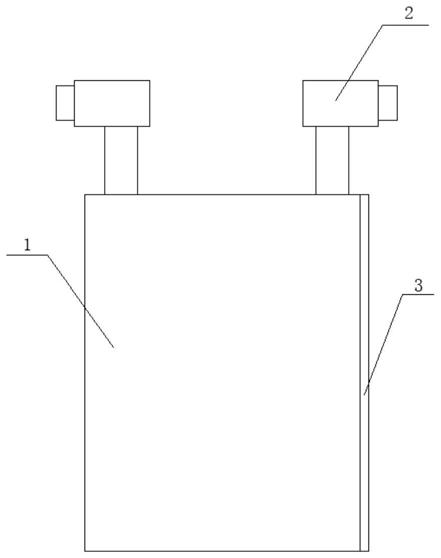

12.图1是本实用新型的主视图；
13.图2是本实用新型的开关门的示意图；
14.图3是本实用新型控制箱拆掉开关门后的示意图；
15.图4是本实用新型容纳槽处的局部剖视图；
16.附图标注：1、控制箱；2、激光发射器；3、开关门；4、密封板；5、容纳槽；6、弹簧；7、安装板；8、密封垫。
具体实施方式
17.以下将配合附图及实施例来详细说明本实用新型的实施方式，借此对本实用新型如何应用技术手段来解决技术问题并达成技术功效的实现过程能充分理解并据以实施。
18.本实用新型的具体实施例如图1-4所示，1、一种变电站激光驱鸟器，包括激光发射器2和控制箱1，所述激光发射器2设置在所述控制箱1的上端；所述控制箱1上设有开关门3，所述开关门3上与所述控制箱1接触的端面上设有密封板4，所述密封板4围绕所述开关门3的边缘设置；所述控制箱1上与所述密封板4对应的位置上设有容纳槽5，所述容纳槽5内设有缓冲机构，所述缓冲机构上设有与所述密封板4配合的密封垫8。
19.作为本实用新型的另一个实施例，所述缓冲机构包括弹簧6和安装板7，所述弹簧6的一端和所述容纳槽5的槽底连接，所述弹簧6的另一端和所述安装板7连接。通过弹簧和安装板组成的缓冲机构，密封板与密封垫接触后压缩弹簧，通过弹簧自身的弹力使密封垫和密封板更加紧密接触，从而控制箱与开关门之间的密封性更好。
20.作为本实用新型的另一个实施例，所述密封垫8的形状和所述容纳槽5的形状相适配。
21.以上仅就本实用新型的最佳实施例作了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化。凡在本实用新型独立权利要求的保护范围内所作的各种变化均在本实用新型保护范围内。
