一种高效的石斛种植用除虫装置的制作方法

1.本实用新型涉及除虫装置技术领域，具体为一种高效的石斛种植用除虫装置。


背景技术：

2.石斛种植用除虫装置方便对石斛种植进行除虫处理，石斛(h
ú
)兰（学名，兰科植物之一，主要分布于亚洲热带和亚热带，澳大利亚和太平洋岛屿，我国大部分分布于西南、华南、台湾等地，石斛兰的主要品种有金钗石斛、密花石斛、鼓槌石斛等，可入药，名为石斛，对人体有驱解虚热，益精强阴等疗效，随着花卉产业的兴起，石斛兰也成为了一种观赏植物。石斛兰的栽培方式一般为盆栽，由于石斛兰具有秉性刚强、祥和可亲的气质，被誉为父亲之花，石斛兰的植株由肉茎构成，粗如中指，叶如竹叶花葶从叶腋抽出。
3.目前阶段的石斛种植用除虫装置存在诸多的不足之处，例如，折叠收拢控制不方便，且安装拆卸不方便，不方便手持控制。


技术实现要素：

4.本实用新型的目的在于提供一种高效的石斛种植用除虫装置，以解决上述背景技术中提出的折叠收拢控制不方便，且安装拆卸不方便，不方便手持控制等问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种高效的石斛种植用除虫装置，包括主杆，所述主杆的一端通过铰接耳与连接杆铰接连接，所述连接杆的顶部一侧设置有固定耳，所述除虫液储存罐安装在固定耳的内侧，所述除虫液储存罐的一侧安装有安装头，所述安装头的一端安装有除虫液输送管，所述除虫液输送管上安装有输液泵，所述连接杆的一端安装有固定箍，所述固定箍上安装有管接头，所述管接头的底部安装有喷洒头，所述主杆的顶部一侧安装有把手架，所述主杆的另一端安装有把手。
6.优选的，所述固定箍的一端安装有松紧调节耳，且固定箍的另一端与连接杆的一端镶嵌连接。
7.优选的，所述主杆与连接杆的铰接处安装有锁杆。
8.优选的，所述固定耳与连接杆设置为一体结构，且固定耳与除虫液储存罐通过螺栓固定。
9.优选的，所述除虫液储存罐的顶部安装有顶盖，且顶盖的顶部一侧安装有加液头。
10.优选的，所述把手架通过铰链安装在主杆的内侧顶部，且把手架上安装有防滑把手套。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型的连接杆的顶部一侧安装有一体结构的固定耳，通过固定耳方便除虫液储存罐的安装拆卸，且在连接杆的一端安装有固定箍，在固定箍上安装有管接头，在管接头的底部安装有喷洒头，通过此种设计方便安装拆卸，且通过输液泵和除虫液输送管方便将除虫液储存罐内的除虫液供给至管接头内，使用方便；
13.2、本实用新型的连接杆与主杆通过铰接耳铰接连接，通过其方便控制连接杆和主
杆相互折叠收拢，方便装置的收拢携带。
附图说明

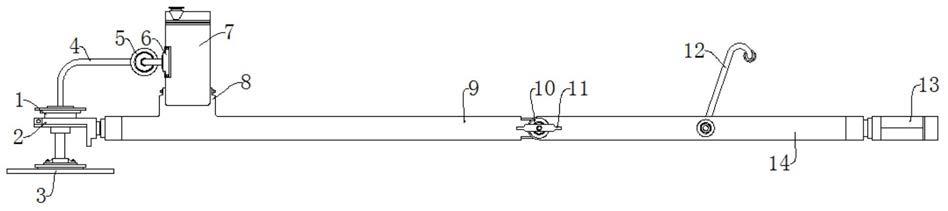

14.图1为本实用新型的一种高效的石斛种植用除虫装置的结构示意图；
15.图2为本实用新型的连接杆和主杆的折叠收拢的结构示意图；
16.图3为本实用新型的除虫液储存罐的结构示意图；
17.图4为本实用新型的管接头的结构示意图。
18.图中：1、管接头；2、固定箍；3、喷洒头；4、除虫液输送管；5、输液泵；6、安装头；7、除虫液储存罐；8、固定耳；9、连接杆；10、铰接耳；11、锁杆；12、把手架；13、把手；14、主杆；15、加液头；16、顶盖。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
20.请参阅图1-4，本实用新型提供的一种实施例：一种高效的石斛种植用除虫装置，包括主杆14，主杆14的一端通过铰接耳10与连接杆9铰接连接，此种设计方便控制主杆14和连接杆9折叠，连接杆9的顶部一侧设置有固定耳8，通过固定耳8方便除虫液储存罐7的安装，除虫液储存罐7安装在固定耳8的内侧，除虫液储存罐7的一侧安装有安装头6，安装头6方便除虫液输送管4的安装，安装头6的一端安装有除虫液输送管4，除虫液输送管4用来通过输液泵5将除虫液输送至喷洒头3内，通过喷洒头3将除虫液对石斛种植进行喷洒除虫，除虫液输送管4上安装有输液泵5，连接杆9的一端安装有固定箍2，固定箍2上安装有管接头1，管接头1的底部安装有喷洒头3，主杆14的顶部一侧安装有把手架12，把手架12，把手架12方便对主杆14进行手持控制，主杆14的另一端安装有把手13。
21.进一步，固定箍2的一端安装有松紧调节耳，且固定箍2的另一端与连接杆9的一端镶嵌连接，通过固定箍2方便对除虫液储存罐7进行安装固定。
22.进一步，主杆14与连接杆9的铰接处安装有锁杆11，通过锁杆11方便对主杆14与连接杆9的角度进行锁死固定。
23.进一步，固定耳8与连接杆9设置为一体结构，且固定耳8与除虫液储存罐7通过螺栓固定，此种设计方便除虫液储存罐7的安装拆卸。
24.进一步，除虫液储存罐7的顶部安装有顶盖16，且顶盖16的顶部一侧安装有加液头15，通过顶盖16用来对除虫液储存罐7的顶部进行密封，通过加液头15方便将除虫液注入到除虫液储存罐7内。
25.进一步，把手架12通过铰链安装在主杆14的内侧顶部，且把手架12上安装有防滑把手套，通过把手架12方便对主杆14进行手持控制。
26.工作原理：该设备在使用时，将除虫液储存罐7安装在固定耳8上，将连接杆9和主杆14相互展开，然后通过锁杆11对两者之间进行锁死固定，通过把手架12和把手13方便手持主杆14对连接杆9的位置进行控制，将固定箍2的一端通过镶嵌方式安装在连接杆9的一端，将管接头1安装在固定箍2上，通过输液泵5的作用将除虫液储存罐7内的除虫液由除虫
液输送管4输送至管接头1内，通过管接头1的底部的喷洒头3将除虫液进行喷洒，使其对石斛种植进行除虫处理。
27.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
