一种多层分段养殖可投喂的环保水产养殖箱的制作方法

本实用新型涉及水产养殖的技术领域,特别是涉及一种多层分段养殖可投喂的环保水产养殖箱。



背景技术:

水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动,一般包括在人工饲养管理下从苗种养成水产品的全过程,广义上也可包括水产资源增殖,水产养殖有粗养、精养和高密度精养等方式,粗养是在中、小型天然水域中投放苗种,完全靠天然饵料养成水产品,如湖泊水库养鱼和浅海养贝等,精养是在较小水体中用投饵、施肥方法养成水产品,如池塘养鱼、网箱养鱼和围栏养殖等,高密度精养采用流水、控温、增氧和投喂优质饵料等方法,在小水体中进行高密度养殖,从而获得高产,如流水高密度养鱼、虾等,其中关于高密度精养,往往会采用水产养殖箱,现有的水产养殖箱,养殖动物的残饵养殖动物的残饵和粪便排泄物等自身污染源在池底积累,长期泡在水中,在微生物作用下会腐烂变质,溶出n、p等物质,引起水体氨氮、cod等有害物质的累积,还易引起病害肆虐,严重影响水质,因此常常需要定期整池换水,耗水量、工作量都很大,且养殖生物需重新适应环境,不利于养殖动物正常生长。



技术实现要素:

针对现有技术的不足,本实用新型提供一种能够自动均匀的撒料,而且可以清理箱体(2)内的污染物,减小养殖箱的换水频率,提高了环保性,有利于养殖动物正常生长的一种多层分段养殖可投喂的环保水产养殖箱。

为实现上述目的,本实用新型提供如下技术方案:一种多层分段养殖可投喂的环保水产养殖箱,包括支撑架、多组箱体、循环水泵、循环水箱、多组循环水管、多组散料电机、多组固定架、输料管、多组散料斗、多组固定柱、多组输料支管、多组清理板、多组清理电机、多组螺纹杆、多组螺纹套筒和多组连接杆,多组所述箱体从上到下均布于支撑架内,多组所述固定架的顶端分别与多组所述箱体的底端连接,多组所述固定架均与所述支撑架连接,多组所述散料电机的顶端分别与多组所述固定架的底端连接,多组所述散料电机的输出端分别与多组所述固定柱的顶端连接,多组所述固定柱的底端分别插进多组所述散料斗内与多组所述散料斗的底端连接,所述输料管的输出端与多组所述输料支管的输入端连接,多组所述输料支管的输出端分别与多组所述散料斗的顶端相通,多组所述箱体的顶端均设置有进水口,多组所述箱体的下部均设置有出水口,所述循环水泵的输入端与所述循环水箱的输出端通过所述循环水管连接,所述循环水泵的输出端与最上方的所述进水口通过所述循环水管连接,多组所述进水口分别与多组所述出水口通过多组所述循环水管连接,最下方的所述出水口与所述循环水箱的输入端通过所述循环水管连接,多组所述清理电机的底端分别与多组所述箱体的顶端连接,多组所述清理电机的输出端分别与多组所述螺纹杆的前端连接,多组所述螺纹杆分别与多组所述螺纹套筒螺装,多组所述螺纹套筒的底端分别与多组所述连接杆的顶端连接,多组所述连接杆的底端分别与多组所述清理板的顶端连接,多组所述箱体的下部均设置有排污口。

优选的,还包括多组清理块、多组排污电机、多组排污螺杆、多组排污套筒和多组排污支杆,多组所述排污电机分别与多组所述箱体的顶端连接,多组所述排污电机的输出端分别与多组所述排污螺杆连接,多组所述排污螺杆分别与多组所述排污套筒螺装,多组所述排污套筒的底端分别与多组所述排污支杆的顶端连接,多组所述排污支杆的底端分别与多组所述清理块的顶端连接。

优选的,多组所述清理板均设置有清理腔,多组所述清理板的底端和多组所述清理块的底端均设置有橡胶刮板,多组所述橡胶刮板的底端分别与多组所述箱体的底端紧贴。

优选的,还包括多组排污斗,多组所述排污口内侧均设置有定位架,多组所述排污斗分别位于多组所述定位架内。

优选的,多组所述清理块内均设置有清理槽,多组所述清理块的右端均设置有密封垫。

优选的,多组所述箱体的上部均设置有多组溢水孔,多组所述箱体的外侧均设置有导水槽,多组所述导水槽的输出端均与所述循环水箱通过所述循环水管连接。

优选的,多组所述箱体的前端的下部和左端的下部均设置有放置槽,多组所述清理板和多组所述清理块分别位于多组所述放置槽内。

优选的,多组所述出水口内均设置有过滤网。

有益效果

与现有技术相比,本实用新型提供了一种多层分段养殖可投喂的环保水产养殖箱,具备以下有益效果:循环水泵将循环水箱内的水泵入箱体内,箱体内的水通过出水口和循环水管流入循环水箱内,出水口处设置有控制阀,使箱体内的水量保持输入和输出保持平衡,然后使用者将饵料输入到输料管内,饵料从输料管进入输料支管,然后进入散料斗,散料电机带动固定柱转动,固定柱带动散料斗转动,散料斗设置有多组散料孔,散料斗转动使饵料通过散料孔均匀分散在箱体内,在箱体的底部污染物较多后,使用者通过清理电机带动螺纹杆转动,螺纹杆带动螺纹套筒移动,螺纹套筒带动连接杆移动,连接杆带动清理板移动,清理板将箱体底部的污染物刮起,然后通过排污口排出箱体,防止污染物污染水质,达到了能够自动均匀的撒料,而且可以清理箱体内的污染物,减小养殖箱的换水频率,提高了环保性,有利于养殖动物正常生长。

附图说明

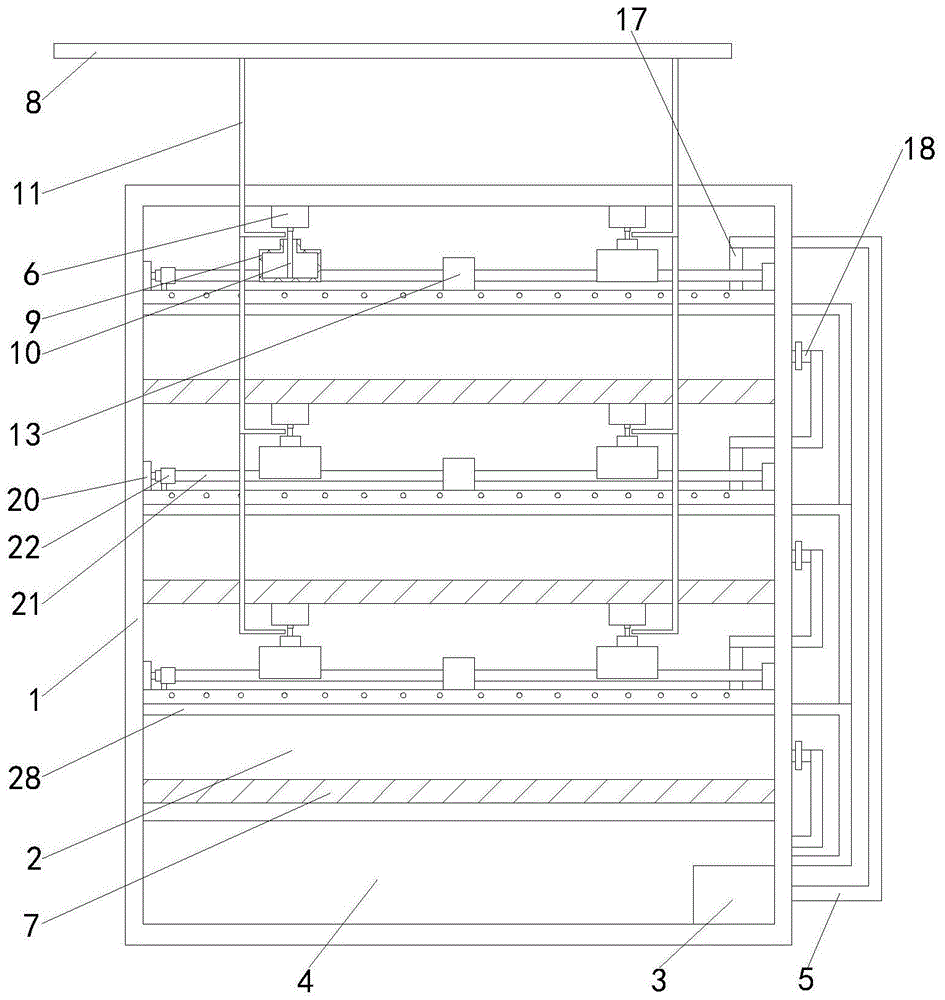

图1是本实用新型的结构示意图;

图2是本实用新型的箱体的剖面结构示意图;

图3是本实用新型的箱体的左视剖面结构示意图;

附图中标记:1、支撑架;2、箱体;3、循环水泵;4、循环水箱;5、循环水管;6、散料电机;7、固定架;8、输料管;9、散料斗;10、固定柱;11、输料支管;12、清理板;13、清理电机;14、螺纹杆;15、螺纹套筒;16、连接杆;17、进水口;18、出水口;19、清理块;20、排污电机;21、排污螺杆;22、排污套筒;23、排污支杆;24、橡胶刮板;25、排污斗;26、定位架;27、密封垫;28、导水槽;29、放置槽;30、过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型,多层分段养殖可投喂的环保水产养殖箱,包括支撑架1、多组箱体2、循环水泵3、循环水箱4、多组循环水管5、多组散料电机6、多组固定架7、输料管8、多组散料斗9、多组固定柱10、多组输料支管11、多组清理板12、多组清理电机13、多组螺纹杆14、多组螺纹套筒15和多组连接杆16,多组所述箱体2从上到下均布于支撑架1内,多组所述固定架7的顶端分别与多组所述箱体2的底端连接,多组所述固定架7均与所述支撑架1连接,多组所述散料电机6的顶端分别与多组所述固定架7的底端连接,多组所述散料电机6的输出端分别与多组所述固定柱10的顶端连接,多组所述固定柱10的底端分别插进多组所述散料斗9内与多组所述散料斗9的底端连接,所述输料管8的输出端与多组所述输料支管11的输入端连接,多组所述输料支管11的输出端分别与多组所述散料斗9的顶端相通,多组所述箱体2的顶端均设置有进水口17,多组所述箱体2的下部均设置有出水口18,所述循环水泵3的输入端与所述循环水箱4的输出端通过所述循环水管5连接,所述循环水泵3的输出端与最上方的所述进水口17通过所述循环水管5连接,多组所述进水口17分别与多组所述出水口18通过多组所述循环水管5连接,最下方的所述出水口18与所述循环水箱4的输入端通过所述循环水管5连接,多组所述清理电机13的底端分别与多组所述箱体2的顶端连接,多组所述清理电机13的输出端分别与多组所述螺纹杆14的前端连接,多组所述螺纹杆14分别与多组所述螺纹套筒15螺装,多组所述螺纹套筒15的底端分别与多组所述连接杆16的顶端连接,多组所述连接杆16的底端分别与多组所述清理板12的顶端连接,多组所述箱体2的下部均设置有排污口;循环水泵3将循环水箱4内的水泵入箱体2内,箱体2内的水通过出水口18和循环水管5流入循环水箱4内,出水口18处设置有控制阀,使箱体2内的水量保持输入和输出保持平衡,然后使用者将饵料输入到输料管8内,饵料从输料管8进入输料支管11,然后进入散料斗9,散料电机6带动固定柱10转动,固定柱10带动散料斗9转动,散料斗9设置有多组散料孔,散料斗9转动使饵料通过散料孔均匀分散在箱体2内,在箱体2的底部污染物较多后,使用者通过清理电机13带动螺纹杆14转动,螺纹杆14带动螺纹套筒15移动,螺纹套筒15带动连接杆16移动,连接杆16带动清理板12移动,清理板12将箱体2底部的污染物刮起,然后通过排污口排出箱体2,防止污染物污染水质,达到了能够自动均匀的撒料,而且可以清理箱体2内的污染物,减小养殖箱的换水频率,提高了环保性,有利于养殖动物正常生长。

请参阅图2,本实用新型,还包括多组清理块19、多组排污电机20、多组排污螺杆21、多组排污套筒22和多组排污支杆23,多组所述排污电机20分别与多组所述箱体2的顶端连接,多组所述排污电机20的输出端分别与多组所述排污螺杆21连接,多组所述排污螺杆21分别与多组所述排污套筒22螺装,多组所述排污套筒22的底端分别与多组所述排污支杆23的顶端连接,多组所述排污支杆23的底端分别与多组所述清理块19的顶端连接,使用者通过清理板12将箱体2内的污染物清理到一侧后,然后通过排污电机20带动排污螺杆21转动,排污螺杆21与排污套筒22螺装,排污螺杆21带动排污套筒22移动,排污套筒22带动排污支杆23移动,排污支杆23带动清理块19移动,清理块19将污染物收拢到排污口处,便于排出,增强了养殖箱的便捷性。

请参阅图2-3,本实用新型,多组所述清理板12均设置有清理腔,多组所述清理板12的底端和多组所述清理块19的底端均设置有橡胶刮板24,多组所述橡胶刮板24的底端分别与多组所述箱体2的底端紧贴;橡胶刮板24为柔性材料制成,可以将箱体2底端的污染物刮起,而且不会对箱体2的底端造成损伤,增强了养殖箱的安全性。

请参阅图2,本实用新型,还包括多组排污斗25,多组所述排污口内侧均设置有定位架26,多组所述排污斗25分别位于多组所述定位架26内;使用者可以通过排污斗25将清理到一起的污染物排出,增强了养殖箱的可靠性和实用性。

请参阅图2,本实用新型,多组所述清理块19内均设置有清理槽,多组所述清理块19的右端均设置有密封垫27;在通过排污斗25清理污染物时,清理块19的右端通过密封垫27与箱体2的内壁紧贴,防止水通过排污口流出,减少了水的浪费,增强了养殖箱的可靠性和环保性。

请参阅图1,本实用新型,多组所述箱体2的上部均设置有多组溢水孔,多组所述箱体2的外侧均设置有导水槽28,多组所述导水槽28的输出端均与所述循环水箱4通过所述循环水管5连接;在箱体2内的水过多时,可以通过溢水孔流入导水槽28内,然后通过循环水管5流入循环水箱4内,可以防止箱体2内的养殖动物随着水面越出箱体2,还可以减少水资源的浪费,增强了养殖箱的安全性和环保性。

请参阅图3,本实用新型,多组所述箱体2的前端的下部和左端的下部均设置有放置槽29,多组所述清理板12和多组所述清理块19分别位于多组所述放置槽29内;清理板12和清理块19位于放置槽29内可以减少养殖动物的残饵或排泄物落在清理板12和清理块19上,难以清理,容易影响水质,增强了养殖箱的可靠性和安全性。

请参阅图2,本实用新型,多组所述出水口18内均设置有过滤网30;在箱体2内的水通过出水口18流出时,过滤网30可以将水中的杂质过滤出来,防止杂质影响下一组箱体2内的水质,增强了养殖箱的环保性和可靠性。

在使用时,循环水泵3带动循环水箱4内的水在箱体2内循环流动,过滤网30可以防止箱体2内的污染物进入下一箱体2,通过散料斗9将饵料均匀撒在箱体2内,在清理污染物时,箱体2内设置有定位槽,连接杆16和排污支杆23沿着定位槽滑动,将污染物收拢,然后通过排污斗25排出,防止污染物影响水质,影响养殖动物的正常生长,增强了养殖箱的环保性。

该文中出现的电器元件均与外界的主控器及220v市电电连接,并且主控器可为计算机等起到控制的常规已知设备。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
