一种新式水产养殖箱的制作方法

本实用新型涉及水产养殖技术领域，具体为一种新式水产养殖箱。

背景技术：

水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动，一般包括在人工饲养管理下从苗种养成水产品的全过程，广义上也可包括水产资源增殖，水产养殖有粗养、精养和高密度精养等方式，在水产养殖时需要用到养殖箱，但现有的养殖箱不具备供给氧气的功能，从而需要外置供氧，当外界出现意外断电等情况时，容易造成水产养殖死亡率增加，为此，我们提出一种新式水产养殖箱。

技术实现要素：

本实用新型的目的在于提供一种新式水产养殖箱，具备供氧的优点，解决了现有的养殖箱不具备供给氧气的功能，从而需要外置供氧，当外界出现意外断电等情况时，容易造成水产养殖死亡率增加的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新式水产养殖箱，包括箱体，所述箱体内腔底部的两侧固定安装有防水气缸，所述防水气缸的外表面活动连接有伸缩架，所述防水气缸的顶部固定连接有养殖网箱，所述箱体的右侧固定连接有制氧机，所述制氧机的顶部通过支撑座固定安装有风机，所述风机的输出端通过输气管固定连接有排气罩，所述风机的输入端固定连接有抽气管，所述抽气管的底部固定连接有导气管，所述导气管的表面活动安装有电磁阀，且导气管的输入端与制氧机的输出端连通。

优选的，所述箱体的左侧固定连接有固定板，所述固定板的表面通过螺栓固定连接有支撑杆，所述支撑杆的顶部固定连接有壳体，且壳体的顶部嵌设有太阳能电池板，所述箱体的背面固定连接有逆变器，所述壳体的背面固定连接有电池盒，所述电池盒的内腔固定连接有蓄电池，所述电池盒的右侧开设有充电口，且充电口的输出端与蓄电池的输入端单向电性连接。

优选的，所述箱体顶部的四周通过螺栓固定连接有活动门，所述活动门的中端开设有透气孔。

优选的，所述箱体内腔底部的中端固定连接有水草饰品，且水草饰品均匀分布。

优选的，所述箱体内腔的两侧固定连接有滑杆，所述滑杆的外表面滑动连接有滑套，所述养殖网箱的两侧固定连接有固定块，且固定块的外侧与滑套的内侧固定连接。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过箱体的右侧固定连接有制氧机，起到了制氧的效果，通过制氧机的顶部通过支撑座固定安装有风机，风机的输出端通过输气管固定连接有排气罩，起到了输送氧气的效果，解决了现有的养殖箱不具备供给氧气的功能，从而需要外置供氧，当外界出现意外断电等情况时，容易造成水产养殖死亡率增加的问题。

附图说明

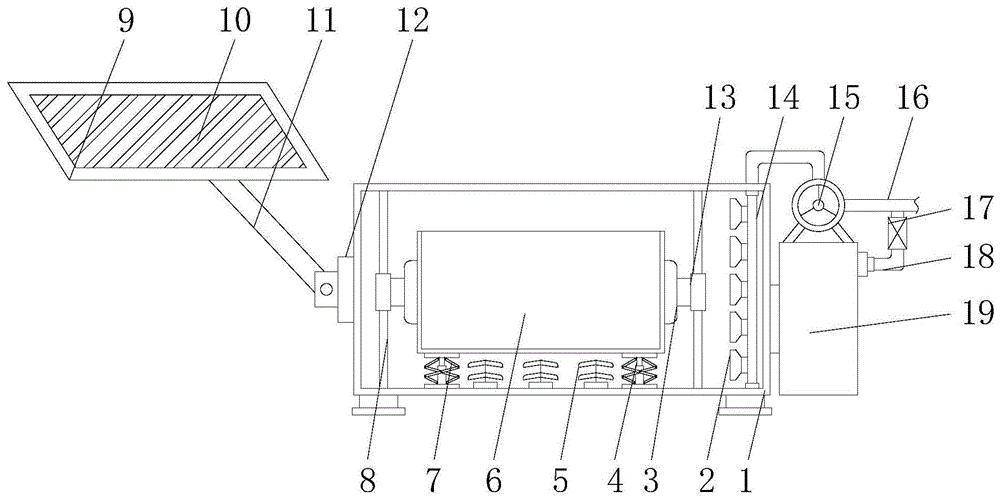

图1为本实用新型结构示意图；

图2为本实用新型活动门结构示意图；

图3为本实用新型蓄电池结构示意图。

图中：1、箱体；2、排气罩；3、固定块；4、防水气缸；5、水草饰品；6、养殖网箱；7、伸缩架；8、滑杆；9、壳体；10、太阳能电池板；11、支撑杆；12、固定板；13、滑套；14、输气管；15、风机；16、抽气管；17、电磁阀；18、导气管；19、制氧机；20、活动门；21、透气孔；22、逆变器；23、蓄电池；24、充电口；25、电池盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的箱体1、排气罩2、固定块3、防水气缸4、水草饰品5、养殖网箱6、伸缩架7、滑杆8、壳体9、太阳能电池板10、支撑杆11、固定板12、滑套13、输气管14、风机15、抽气管16、电磁阀17、导气管18、制氧机19、活动门20、透气孔21、逆变器22、蓄电池23、充电口24和电池盒25部件均为通用标准件或本领域技术人员知晓的部件，且本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种新式水产养殖箱，包括箱体1，箱体1内腔底部的两侧固定安装有防水气缸4，防水气缸4的外表面活动连接有伸缩架7，防水气缸4的顶部固定连接有养殖网箱6，箱体1的右侧固定连接有制氧机19，起到了制氧的效果，制氧机19的顶部通过支撑座固定安装有风机15，风机15的输出端通过输气管14固定连接有排气罩2，起到了输送氧气的效果，风机15的输入端固定连接有抽气管16，抽气管16的底部固定连接有导气管18，导气管18的表面活动安装有电磁阀17，且导气管18的输入端与制氧机19的输出端连通，箱体1的左侧固定连接有固定板12，固定板12的表面通过螺栓固定连接有支撑杆11，支撑杆11的顶部固定连接有壳体9，且壳体9的顶部嵌设有太阳能电池板10，箱体1的背面固定连接有逆变器22，壳体9的背面固定连接有电池盒25，电池盒25的内腔固定连接有蓄电池23，电池盒25的右侧开设有充电口24，且充电口24的输出端与蓄电池23的输入端单向电性连接，箱体1顶部的四周通过螺栓固定连接有活动门20，活动门20的中端开设有透气孔21，箱体1内腔底部的中端固定连接有水草饰品5，且水草饰品5均匀分布，箱体1内腔的两侧固定连接有滑杆8，滑杆8的外表面滑动连接有滑套13，养殖网箱6的两侧固定连接有固定块3，且固定块3的外侧与滑套13的内侧固定连接。

使用时，使用者通过外置控制器打开风机15开始工作，通过风机15以及抽气管16的配合，起到了抽取外界空气的效果，并通过输气管14输送至排气罩2的内腔中排出，从而对箱体1的内腔进行持续的输送氧气，当氧气不足时，使用者通过打开制氧机19和电磁阀17，从而使制氧机19制造氧气，并通过导气管18将氧气输送至抽气管16的内腔中，进一步的进行供氧，防止水产养殖因氧气缺失造成死亡，解决了现有的养殖箱不具备供给氧气的功能，从而需要外置供氧，当外界出现意外断电等情况时，容易造成水产养殖死亡率增加的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
