一种便于组装的养殖网箱的制作方法

本实用新型涉及养殖器具技术领域，具体是一种便于组装的养殖网箱。

背景技术：

海水网箱养鱼是一新的养殖方式，网箱一般由网片制成的箱笼，以长方形较好，网箱多设置在有一定水流、水质清新、溶氧量较高的湖、河、水库等水域中，具有机动灵活、简便、高产及水域适应广的特点，具有广阔的发展前途。一般的养殖网箱都是用焊接的方式连接成一体，增加了拆装的难度，也增加了运输的难度，耗时耗资。

技术实现要素：

本实用新型的目的在于提供一种便于组装的养殖网箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于组装的养殖网箱，包括顶板、底板、框架和投饵槽，所述顶板、底板和框架上均布有网孔，所述顶板和底板分别置于所述框架的顶部和底部，并与所述框架通过连接结构连接形成网箱，所述顶板和底板上开设有与所述投饵槽相适配的上通孔和下通孔，所述投饵槽穿过所述上通孔可拆卸安装于所述下通孔上。

进一步的，所述框架由多个边框通过组装连接为一体。

进一步的，所述网箱包括多层，上层网箱的底板为下层网箱的顶板。

进一步的，上层网箱的投饵槽与下层网箱的投饵槽扣合连接。

进一步的，所述连接结构包括将所述框架与所述顶板连接的上连接件以及将所述框架与所述底板连接的下连接件。

进一步的，所述上连接件包括设置于所述框架上的下接口、设置于所述顶板上与所述下接口相适配的上接口以及用于连接所述上接口和下接口的连接绳。

进一步的，所述下连接件包括设置于所述框架上的卡轴以及设置于所述底板上与所述卡轴相适配的卡口。

进一步的，所述网箱内通过隔板分隔成若干养殖室，所述投饵槽设置于所述网箱的中部，且所述投饵槽的槽口与所述养殖室相对应。

进一步的，所述底板和框架上对应开设有与所述隔板相适配的滑槽。

进一步的，所述框架上设置有连通所述养殖室的养殖窗。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型将顶板、底板和框架作为组件通过连接结构连接形成网箱，将投饵槽可拆卸安装在底板上，安装方便快捷，而且在运输过程中，可将顶板、底板、框架和投饵槽分开运输，运输方便，减小推挤空间；

2、在网箱内通过隔板分隔成若干养殖室，将投饵槽设置于所述网箱的中部，同时投饵槽的槽口与养殖室相对应，这样在同一层网箱中可以饲养多种鱼，通过养殖窗可方便将鱼放入或取出。

附图说明

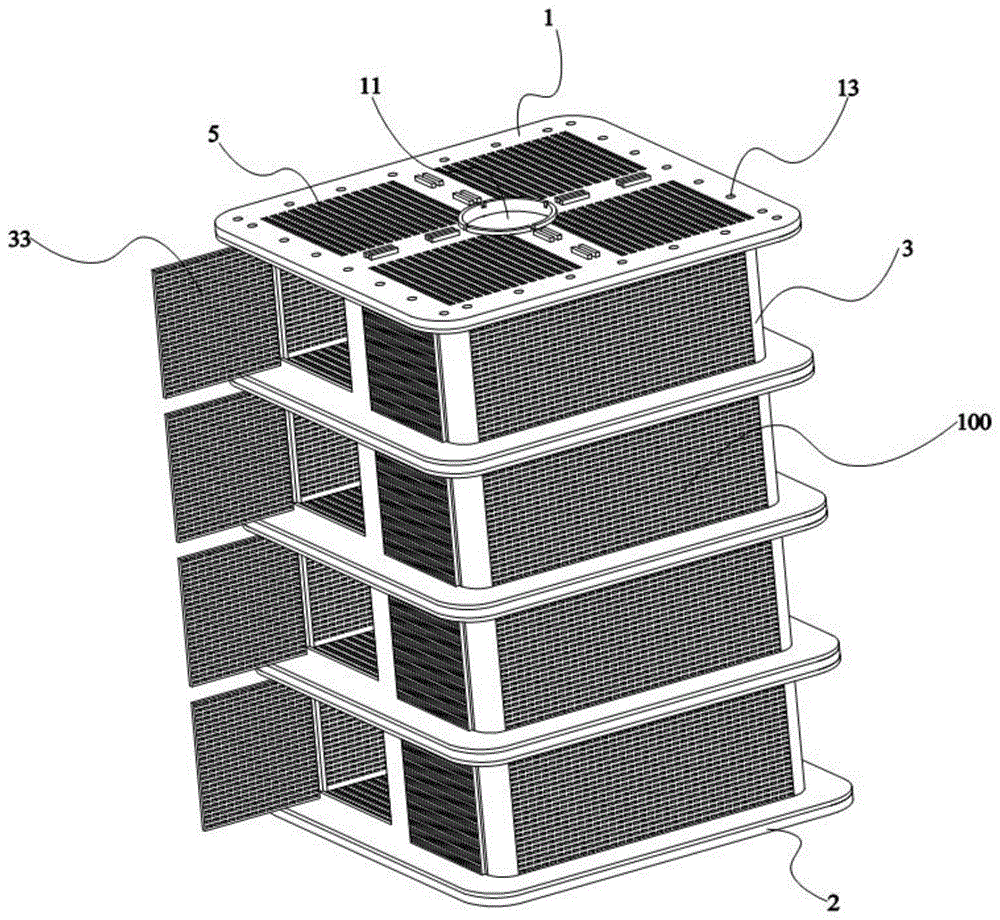

图1为本实用新型便于组装的养殖网箱结构示意图；

图2为本实用新型便于组装的养殖网箱装配示意图；

图3为本实用新型便于组装的养殖网箱中单层养殖网箱结构示意图；

图4为本实用新型便于组装的养殖网箱中单层养殖网箱装配示意图；

图5为本实用新型便于组装的养殖网箱中单层养殖网箱去掉顶板和投饵槽后的构示意图；

图6为本实用新型便于组装的养殖网箱中框架结构示意图；

图7为本实用新型便于组装的养殖网箱中边框结构示意图之一；

图8为本实用新型便于组装的养殖网箱中边框结构示意图之二；

图中，100-网箱、101-养殖室、1-顶板、11-上通孔、12-滑槽、13-上接口、2-底板、21-下通孔、211-固定槽、22-滑槽、23-卡口、3-框架、31-边框、32-滑槽、33-养殖窗、34-下接口、35-卡轴、4-投饵槽、41-槽口、5-网孔、61-上连接结构、62-下连接结构、7-隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1～图8所示，一种便于组装的养殖网箱，包括顶板1、底板2、框架3和投饵槽4，所述顶板1、底板2和框架3上均布有网孔5，所述顶板1和底板2分别置于所述框架3的顶部和底部，并与所述框架3通过连接结构连接形成网箱100，安装方便快捷，而且在运输过程中，可将顶板、底板、框架和投饵槽分开运输，运输方便，减小推挤空间，所述顶板1和底板2上开设有与所述投饵槽4相适配的上通孔11和下通孔21，所述投饵槽4穿过所述上通孔11可拆卸安装于所述下通孔21上，在本实施例中，在下通孔21上设置一个固定槽211，投饵槽4与固定槽可拆卸扣合，这样投饵槽4可固定或取出，方便添加饵料，所述框架3由多个边框31通过组装连接为一体，将框架3零件化，运输更方便；所述网箱100内通过隔板7分隔成若干养殖室101，所述投饵槽4设置于所述网箱100的中部，且所述投饵槽4的槽口41与所述养殖室101相对应，为了固定隔板7，在顶板1、底板2和框架3上对应开设有与所述隔板相适配的滑槽(12、22，32)，即可将隔板7安装在滑槽(12、22，32)中，这样在同一层网箱中可以饲养多种鱼，将多种鱼分隔开，在框架3上设置有连通所述养殖室101的养殖窗33，在本实施例中，养殖窗33的一端与框架3枢转连接，另一端与框架扣合连接，这样养殖窗33可相对框架3打开或关闭，通过养殖窗33可方便将鱼放入或取出，所述连接结构包括将所述框架3与所述顶板1连接的上连接件61以及将所述框架3与所述底板2连接的下连接件62，其中，所述上连接件61包括设置于所述框架3上的下接口34、设置于所述顶板1上与所述下接口34相适配的上接口13以及用于连接所述上接口13和下接口34的连接绳，将连接绳同时穿过上接口13和下接口34，将上接口13和下接口34绑紧，即可将框架3与所述顶板1固定连接，所述下连接件62包括设置于所述框架3上的卡轴35以及设置于所述底板2上与所述卡轴35相适配的卡口23，将卡轴35卡入卡口23中，即可将框架3与所述底板2固定连接。

网箱100可以设置多层，将上层网箱的底板2为下层网箱的顶板1，而后通过连接机构6连接在一起，多层连接时，卡轴35适当伸长，将卡轴35同时卡入卡口23和上接口13中，即可将相邻两层网箱100连接，还可以使用绳子进行整体加固连接，同时将上层网箱的投饵槽4与下层网箱的投饵槽4连接，在本实施例中，上下两层的投饵槽4可以采用粘合连接，例如通过胶粘剂粘合，也可以采用扣合连接，例如在上层网箱的投饵槽4设置卡槽，在下层网箱的投饵槽4设置卡扣，将卡扣扣在卡槽中，在此不做限定，只要能将上层网箱的投饵槽4与下层网箱的投饵槽4连接即可。

使用时，将顶板1和底板2分别置于所述框架3的顶部和底部，并与所述框架3通过连接结构连接形成网箱100，将隔板7安装在底板1和框架3上的滑槽中，将网箱分隔成若干养殖室101，将卡轴35同时卡入卡口23和上接口13中，以将相邻两层网箱100连接，还可以使用绳子进行整体加固连接，将投饵槽连接，放入饵料，设置于所述网箱100的中部，且所述投饵槽4的槽口41与所述养殖室101相对应，而后将网箱放入水域中。

本实用新型将顶板、底板和框架作为组件通过连接结构连接形成网箱，将投饵槽可拆卸安装在底板上，安装方便快捷，而且在运输过程中，可将顶板、底板、框架和投饵槽分开运输，运输方便，减小推挤空间；在网箱内通过隔板分隔成若干养殖室，将投饵槽设置于所述网箱的中部，同时投饵槽的槽口与养殖室相对应，这样在同一层网箱中可以饲养多种鱼，通过养殖窗可方便将鱼放入或取出。
