一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-31
一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置的制作方法

本实用新型属于昆虫毒性试验用器具技术领域,尤其涉及一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置。



背景技术:

急性毒性是指机体(人或实验动物)一次(或24小时内多次)接触外来化合物之后所引起的中毒效应,甚至引起死亡。急性毒性试验是了解外源化学物对机体产生急性毒性的根本依据,也是毒理学安全性评价的第一步工作,在不同类型化学物的法规程序中通常为必做试验,是化学物质毒性研究的前提。其中,蜜蜂急性经口毒性试验是采用蜜蜂作为急性经口毒性试验的试验对象,主要用于测定对化学品或农药等的毒性,为化学品或农药等毒性研究提供化学根据。

对于现有技术中的蜜蜂急性经口毒性试验装置,结构复杂,不便于清洗处理,施药操作繁琐,在试验过程中通风效果不理想,不利于保证实验过程中的蜜蜂的存活,并且置蜂存在一定的困难,增加了实验员的劳动量。



技术实现要素:

本实用新型针对于现有技术中的蜜蜂急性经口毒性试验用装置结构复杂,不便于清洗处理,施药操作繁琐,在试验过程中通风效果不理想,不利于保证实验过程中的蜜蜂的存活,并且置蜂存在一定的困难等缺陷,提供了一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置,该实验装置结构简单、利于观察、易于组装、便于清洗、材料易获得、经久耐用、通风效果佳,能够方便地将蜜蜂置于装置中,精准定量施放药物,增强了置蜂的可操作性,降低了实验员工作量,并且能够很好地定量化分析化学物质急性毒性作用。

为达到上述目的,本实用新型提供如下技术方案:一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置,所述实验装置包括可拆卸连接有盖板的蜂笼和至少一个饲喂器;

所述蜂笼为主体框架外包裹纱网,蜂笼顶部开置蜂口;

所述盖板对应置蜂口处设置至少一个饲喂器安装孔,蜂笼顶部置蜂口与盖板上的饲喂器安装孔连通;饲喂器安装孔内插入饲喂器;

所述饲喂器通过饲喂器安装孔伸入蜂笼内部,所述饲喂器为顶部设置密封盖、底部间隔设置若干饲喂孔的饲喂管;饲喂器直径略小于饲喂器安装孔的孔径,密封盖直径略大于饲喂器安装孔的孔径。

所述饲喂器安装孔为2个,2个饲喂器安装孔之间的距离略小于置蜂口直径。

所述置蜂口为椭圆形置蜂口,2个饲喂器安装孔之间的距离略小于置蜂口的长轴。

所述饲喂孔直径为1.5mm。

所述盖板为亚克力透明盖板;所述蜂笼的主体框架为塑料框架,纱网为把透明纱网;所述饲喂器为中部设置有刻度的pe塑料管。

使用时,盖板盖在蜂笼顶部,至少1个饲喂器从盖板上取下,留出至少1个饲喂器安装孔作为蜜蜂置入口;采集的蜜蜂通过饲喂器安装孔放入蜂笼中,饲喂器通过饲喂器安装孔伸入到蜂笼内,固定好饲喂器,通过半透明纱网和亚克力透明盖板观察蜜蜂的生存情况。

打开饲喂器顶部的密封盖,在饲喂器中定量加入供试药和食物的混合物,盖好密封盖,开始试验,试验过程中可随时通过半透明纱网和透明亚克力盖板进行观察记录,试验后的蜜蜂可经冷冻暂时失去活力,取下饲喂器,揭开盖板,将蜜蜂从置蜂口中取出,将纱网拆下,将主体框架、纱网、盖板分别清洗、消毒,以便下次再用。

“可拆卸”是指本实用新型用于蜜蜂急性经口毒性试验的可拆卸式实验装置中:主体框架、纱网、盖板、饲喂器均是可以拆开并分别清洗的。

本实用新型通过饲喂器从外部精准定量地饲喂、施药,同时,具有结构简单、利于观察、易于组装、便于清洗、材料易得、经久耐用、通风效果佳等优点,相对于现有技术中的实验装置,能够降低实验员的操作量,更好地评价化学物质的急性毒性效果。

上述仅是本实用新型的概述,为了能够更清楚了解本实用新型的目的、特征和效果,并可依照说明书的内容予以实施,以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明。

附图说明

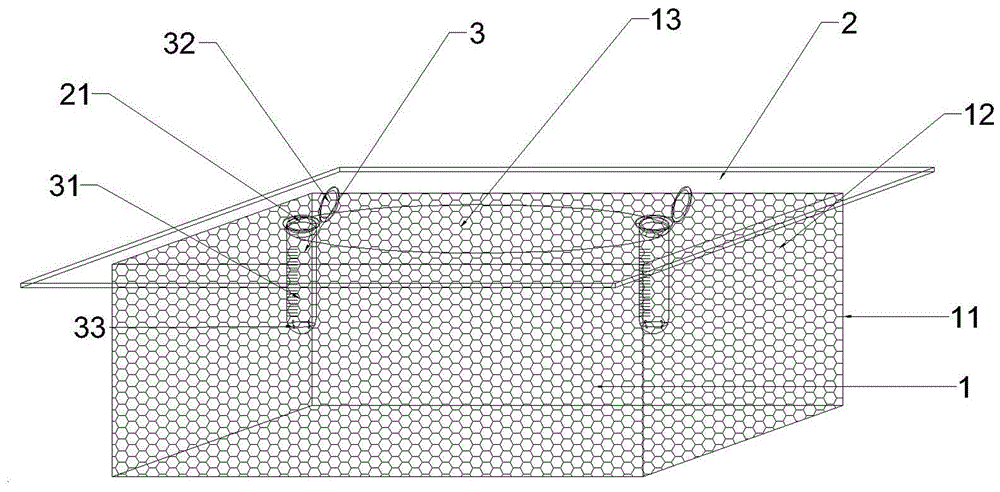

图1为本实用新型所述用于蜜蜂急性经口毒性试验的可拆卸式实验装置的总体装置结构示意图;

图2为本实用新型所述用于蜜蜂急性经口毒性试验的可拆卸式实验装置的分解示意图;

图3为所述饲喂器结构示意图;

图中:1-蜂笼;11-主体框架;12-纱网;13-置蜂口;2-盖板;21-饲喂器安装孔;3-饲喂器;31-饲喂管;32-密封盖;33-饲喂孔。

具体实施方式

下面结合图1、图2、图3,对本实用新型的用于蜜蜂急性经口毒性试验的可拆卸式实验装置进行详细的说明。

一种用于蜜蜂急性经口毒性试验的可拆卸式实验装置,如图1所示,所述实验装置包括可拆卸连接有盖板2的蜂笼1和至少一个饲喂器3;

所述蜂笼1为对待试蜜蜂进行急性经口毒性试验的蜂笼1,所述蜂笼1为主体框架11外包裹纱网12,蜂笼顶部开置蜂口13;所述纱网12从外包裹主体框架11;

所述盖板2对应置蜂口13处设置至少一个饲喂器安装孔21,蜂笼1顶部置蜂口13与盖板2上的饲喂器安装孔21连通;饲喂器安装孔21内插入饲喂器3;

所述饲喂器3通过饲喂器安装孔21伸入蜂笼1内部饲喂蜜蜂;所述饲喂器3为顶部设置密封盖32、底部间隔设置若干饲喂孔33的饲喂管31;饲喂器3直径略小于饲喂器安装孔21的孔径,密封盖32直径略大于饲喂器安装孔21的孔径。

盖板2为密封置蜂口13的盖板,置蜂口13与饲喂器安装孔21处于连通状态;饲喂器3为对蜂笼1中蜜蜂进行经口施药;盖板2的饲喂器安装孔21为可插入孔,饲喂器3直径略小于饲喂器安装孔21的孔径。

置蜂口13为椭圆形置蜂口,两饲喂器最远距离略小于置蜂口13的长轴,所述饲喂器3插入盖板2的饲喂器安装孔21,使饲喂器3可拆卸地连接于盖板2上。

如图2所示,盖板2上的饲喂器安装孔21与蜂笼1主体上的置蜂口13相连通,捕捉的蜜蜂从饲喂器安装孔21进入到蜂笼中,这个时候盖板2与蜂笼1是紧密贴合的,待实验完成后蜂笼1中的蜜蜂从置蜂口13中被取出。

如图3所示,饲喂器3为顶部设置密封盖32、底部间隔设置若干饲喂孔33的饲喂管31;密封盖32可密封饲喂器3,通过饲喂器3对蜜蜂进行喂食和施药,饲喂管31主体上有刻度线,可方便对喂食量和施药量进行确定。注入食物后利用密封盖32密封饲喂器3,防止杂质进入。添加食物时可直接从外部通过饲喂孔33添加,保证操作的安全可靠。饲喂器3直径略小于饲喂器安装孔21的孔径,密封盖32直径略大于饲喂器安装孔21的孔径。饲喂器3通过所述盖板2上的饲喂器安装孔21固定在盖板2上,可防止饲喂器3倾斜致药物损失。

所述蜂笼1的主题框架11为塑料框架,不易弯曲折断,所述纱网12为半透明纱网,便于空气流通,便于观察蜜蜂。

所述盖板2为亚克力透明盖板,便于观察蜂笼中蜜蜂的具体情况。饲喂器3为pe塑料管。

具体实施中,将饲喂器3从盖板2上取下,留两个或一个饲喂器安装孔21,将捕捉的蜜蜂从饲喂器安装孔21放入蜂笼1中,放置好蜜蜂后,饲喂器3通过饲喂器安装孔21和置蜂口13伸入蜂笼中,固定好饲喂器3,饲喂器3上的饲喂孔是提前扎好的,直径为1.5mm,打开饲喂器3的密封盖32,在饲喂器3中定量加入供试药和食物的混合物,盖好密封盖32,进行试验,试验过程中可随时通过半透明纱网12和透明亚克力盖板2进行观察记录,试验后的蜜蜂可经冷冻暂时失去活力,取下饲喂器3,揭开盖板2,将蜜蜂从置蜂口13中取出,将纱网12拆下,将主体框架11、纱网12、盖板2分别清洗、消毒,以便下次再用。

以上所述实施例仅表达了本实用新型的几种实施方式,其描述较为具体和详细,但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。因此,本实用新型专利的保护范围应以所附权利要求为准。
