一种便于拆装的屋顶式隐蔽养鸽笼的制作方法

本实用新型涉及鸽笼领域，具体为一种便于拆装的屋顶式隐蔽养鸽笼。

背景技术：

鸽子鸠鸽科鸽属动物，一种十分常见的鸟，品种很多，世界各地广泛饲养，鸽是鸽形目鸠鸽科数百种鸟类的统称。鸽子和人类伴居已经有上千年的历史了，考古学家发现的第一幅鸽子图像，来自于公元前3000年的美索不达米亚，也就是现在的伊拉克。鸽子的羽毛有灰色，酱紫色、白色等，翅膀大，善于飞行，以谷类植物的种子为实物，具有一定的经济价值。

在城市的高楼大厦中难以找到适合饲养鸽子的场地，为了给鸽子寻找合适的饲养地，有些饲养者将鸽笼安放在了顶楼，但传统鸽笼体积较大，不易搬运和组装，在屋顶或楼顶显得尤为不便。

技术实现要素：

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种便于拆装的屋顶式隐蔽养鸽笼，包括多个可竖直组装的笼体，所述笼体的中部固定连接有分隔板，所述分隔板将笼体分隔成饲养区和粪便区上下两个部分，其中饲养区的正面通过铰链翻转连接有活动门，所述粪便区的内部滑动连接有用于收集粪便的收集板；所述笼体的顶面的四个顶角处固定连接有与上方笼体插接的连接柱，并且笼体底面的四个顶角处车有与连接柱匹配的插接槽，所述笼体通过插接槽与下方的笼体插接。

作为本实用新型的一种优选技术方案，所述活动门远离铰链的一端滑动连接有插销，所述饲养区的正面固定连接有与插销匹配的插槽，所述活动门通过插销与插槽连接。

作为本实用新型的一种优选技术方案，所述活动门的正面通过螺钉固定连接有与插销匹配的限位环，所述插销与限位环滑动连接。

作为本实用新型的一种优选技术方案，所述插销的下方设置有便于使用者拉动活动门的把手，所述把手与活动门固定连接。

作为本实用新型的一种优选技术方案，所述粪便区的内壁固定连接有滑槽，所述收集板与滑槽滑动连接。

作为本实用新型的一种优选技术方案，所述收集板的正面一体连接有便于使用者推拉收集板的手握区。

作为本实用新型的一种优选技术方案，所述笼体和活动门均由粗格铁丝网制成，所述分隔板由细格铁丝网制成。

本实用新型的有益效果是：该种便于拆装的屋顶式隐蔽养鸽笼由笼体和分隔板组成，分隔板将笼体分隔成了饲养区和粪便区上下两个部分，由粗格铁丝网制成的笼体既能阻止鸽子逃出，又能最大化保证笼内的空气流通，由细格铁丝网制成的分隔板既能保证粪便能顺利落向收集板，又能防止网格太大导致鸽子无法站立，整个鸽笼布局合理、设计巧妙、便于清理、易于观查；此外，笼体的顶部固定连接有与上方鸽笼连接的连接柱，笼体的底部车有与下方鸽笼连接的插接槽，饲养者可根据实际情况调整鸽笼的布局。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

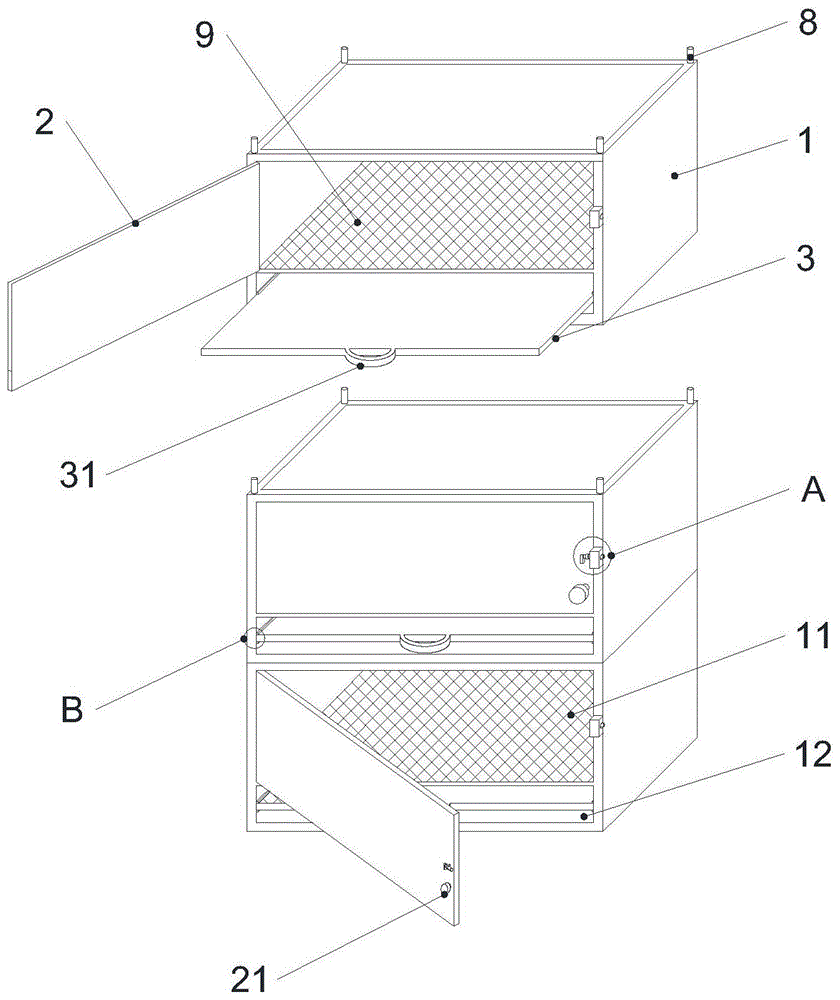

图1是本实用新型一种便于拆装的屋顶式隐蔽养鸽笼的结构示意图；

图2是本实用新型一种便于拆装的屋顶式隐蔽养鸽笼图1中a处的放大结构示意图；

图3是本实用新型一种便于拆装的屋顶式隐蔽养鸽笼图1中b处的放大结构示意图；

图中：1、笼体；11、饲养区；12、粪便区；2、活动门；21、把手；3、收集板；31、手握区；4、滑槽；5、插槽；6、插销；7、限位环；8、连接柱；9、分隔板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-图3所示，一种便于拆装的屋顶式隐蔽养鸽笼，包括多个可竖直组装的笼体1，所述笼体1的中部固定连接有分隔板9，所述分隔板9将笼体1分隔成饲养区11和粪便区12上下两个部分，其中饲养区11的正面通过铰链翻转连接有活动门2，所述粪便区12的内部滑动连接有用于收集粪便的收集板3，所述收集板3的正面一体连接有便于使用者推拉收集板3的手握区31。所述粪便区12的内壁固定连接有滑槽4，所述收集板3与滑槽4滑动连接，滑槽4提高了收集板3水平滑动时的稳定性。

所述插销6的下方设置有便于使用者拉动活动门2的把手21，所述把手21与活动门2固定连接，把手21为使用者开闭活动门2提供了便利。所述活动门2远离铰链的一端滑动连接有插销6，所述饲养区11的正面固定连接有与插销6匹配的插槽5，所述活动门2通过插销6与插槽5连接。所述活动门2的正面通过螺钉固定连接有与插销6匹配的限位环7，所述插销6与限位环7滑动连接。笼养时，饲养者可通过插销6关闭活动门2，防止鸽子逃出；放养时，饲养者可通过插销6打开活动门2，简单快捷。

所述笼体1和活动门2均由粗格铁丝网制成，所述分隔板9由细格铁丝网制成。所述笼体1的顶面的四个顶角处固定连接有与上方笼体1插接的连接柱8，并且笼体1底面的四个顶角处车有与连接柱8匹配的插接槽，所述笼体1通过插接槽与下方的笼体1插接。

工作原理：本实用新型中的分隔板9将笼体1分隔成了饲养区11和粪便区12上下两个部分，由粗格铁丝网制成的笼体1既能阻止鸽子逃出，又能最大化保证笼内的空气流通；由细格铁丝网制成的分隔板9既能保证粪便能顺利落向收集板3，又能避免网格太大导致鸽子无法站立；此外，笼体1的顶部固定连接有与上方鸽笼连接的连接柱8，笼体1的底部车有与下方鸽笼连接的插接槽，饲养者可根据实际情况调整鸽笼的布局。

在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
