一种园林景观用鱼类投食装置的制作方法

本实用新型涉及投食装置技术领域，尤其涉及一种园林景观用鱼类投食装置。

背景技术：

园林景观的基本成分可分为两大类：一类是软质的东西，如树木、水体、和风、细雨、阳光、天空；另一类是硬质的东西，如铺地、墙体、栏杆、景观构筑。软质的东西称软质景观，通常是自然的；硬质的东西，称为硬质景观，通常是人造的，其目的是给文化广场、公园、小区增添浓厚的艺术气息。保护地球上有限的森林资源就是保护人类赖以生存的家园。仿木系列园林景观制品作为一种新型生态景观产品，它的应用和推广就是我们保护环境，珍爱自然的实际行动。

在园林景观中会有观赏鱼类在池塘养殖，便于游客的观赏，在养殖过程中需要给鱼类进行投食，现有的投食方法大都是采用传统的定点投食方法方法，很那保证鱼类得到均匀投食，因此研究一种可移动的鱼类投食装置显得的很重要。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种园林景观用鱼类投食装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种园林景观用鱼类投食装置，包括箱体，所述箱体两侧固定连接有浮箱，所述箱体底部两侧设置有支撑块，所述支撑块和浮箱固定连接，所述箱体一端固定连接有控制箱，所述控制箱顶部固定连接有信号接收器，所述控制箱一侧固定连接有动力机构，所述箱体顶部转动连接有第一盖板，所述第一盖板一端固定连接有卡扣，所述第一盖板顶部固定连接有进料管，所述进料管顶部转动连接有第二盖板，所述第一盖板内壁顶部固定连接有固定板，所述固定板底部固定连接有电机，所述电机底部固定连接有转动轴，所述转动轴外壁固定连有搅拌机构，所述转动轴底部转动连接有漏板，所述漏板底部两侧设置有投料口。

优选的，所述搅拌机构包括搅拌架和转动杆，转动杆底部固定连接有毛刷。

优选的，所述漏板底部设置有隔板，隔板设置为圆弧状，隔板底部固定连接有振动电机。

优选的，所述投料口两侧固定连接有导料罩。

优选的，所述浮箱一端外壁固定连接有胶垫，胶垫设置为半圆状，胶垫和浮箱外壁之间设置有弹性材料。

优选的，所述浮箱顶部靠近胶垫一端外壁固定连接有固定架。

优选的，所述浮箱顶部外壁固定连接有太阳能板，所述浮箱内壁固定连接有蓄电池，箱体一侧固定连接有照明灯，照明灯和蓄电池电性连接，照明灯顶部设置有防护板，防护板一端和箱体外壁固定连接。

本实用新型的有益效果为：

1、通过设置信号接收器接收控制信号然后传输到控制箱内，控制箱控制动力机构使装置在浮箱的浮力作用下，实现移动，通过设置电机转动转动轴从而带动搅拌机构对饲料进行搅拌防止结块，然后通过漏板从投料口投出，从而实现了移动投料的目的，节省了人力并且投料均匀，有力利于鱼类的生长。

2、通过设置固定架便于使用者将装置固定在岸边，通过设置胶垫和弹性材料可以提升装置行驶的安全性，再通过设置导料罩可以使投料比较均匀防止乱溅，通过以上设置使装置具很高的实用性。

3、通过设置太阳能板接受太阳能转化电能存储在蓄电池里，从而控制照明灯照明，鱼类喜光，从而增加投喂的效率，也便于使用者夜间对装置的使用，进一步提升了装置的实用性。

附图说明

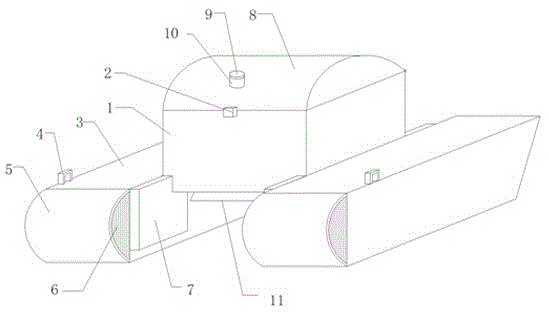

图1为本实用新型实施例1提出的一种园林景观用鱼类投食装置的主体结构示意图；

图2为本实用新型提出的一种园林景观用鱼类投食装置的箱体剖面结构示意图；

图3为本实用新型实施例2提出的一种园林景观用鱼类投食装置的主体结构示意图。

图中：1箱体、2卡扣、3浮箱、4固定架、5胶垫、6弹性材料、7支撑块、8第一盖板、9第二盖板、10进料管、11导料罩、12固定板、13电机、14转动轴、15搅拌架、16振动电机、17隔板、18投料口、19防护板、20漏板、21毛刷、22转动杆、23照明灯、24太阳能板、25信号接收器、26控制箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1

参照图1-2，一种园林景观用鱼类投食装置，包括箱体1，箱体1两侧固定连接有浮箱3，箱体1底部两侧设置有支撑块7，支撑块7和浮箱3固定连接，箱体1一端固定连接有控制箱26，控制箱26顶部固定连接有信号接收器25，控制箱26一侧固定连接有动力机构，箱体1顶部转动连接有第一盖板8，第一盖板8一端固定连接有卡扣2，第一盖板8顶部固定连接有进料管10，进料管10顶部转动连接有第二盖板9，第一盖板8内壁顶部固定连接有固定板12，固定板12底部固定连接有电机13，电机13底部固定连接有转动轴14，转动轴14外壁固定连有搅拌机构，转动轴14底部转动连接有漏板20，漏板20底部两侧设置有投料口18，通过设置信号接收器25接收控制信号然后传输到控制箱26内，控制箱26控制动力机构使装置在浮箱3的浮力作用下，实现移动，通过设置电机13转动转动轴从而带动搅拌机构对饲料进行搅拌防止结块，然后通过漏板20从投料口18投出，从而实现了移动投料的目的，节省了人力并且投料均匀，有力利于鱼类的生长。

本实用新型中，搅拌机构包括搅拌架15和转动杆22，转动杆22底部固定连接有毛刷21，对漏板20外壁进行擦拭，使饲料透过漏板20，防止堵塞；

漏板20底部设置有隔板17，隔板17设置为圆弧状，隔板17底部固定连接有振动电机16，振动电机16带动隔板17振动使饲料进入投料口18；

投料口18两侧固定连接有导料罩11，浮箱3一端外壁固定连接有胶垫5，胶垫5设置为半圆状，胶垫5和浮箱3外壁之间设置有弹性材料6，浮箱3顶部靠近胶垫5一端外壁固定连接有固定架4，通过设置固定架4便于使用者将装置固定在岸边，通过设置胶垫5和弹性材料6可以提升装置行驶的安全性，再通过设置导料罩11可以使投料比较均匀防止乱溅，通过以上设置使装置具很高的实用性。

工作原理：在本装置空闲处，将上述中所有驱动件，其指代动力元件、电器件以及适配的电源通过导线进行连接，具体连接手段应参考下述工作原理中，各电器件之间先后工作顺序完成电性连接，其详细连接手段为本领域公知技术，下述主要介绍工作原理以及过程，不再对电气控制做说明，通过设置信号接收器25接收控制信号然后传输到控制箱26内，控制箱26控制动力机构使装置在浮箱3的浮力作用下，实现移动，通过设置电机13转动转动轴从而带动搅拌机构对饲料进行搅拌防止结块，然后通过漏板20从投料口18投出，从而实现了移动投料的目的，节省了人力并且投料均匀，有力利于鱼类的生长。

实施例2

参照图2-3，一种园林景观用鱼类投食装置，浮箱3顶部外壁固定连接有太阳能板24，浮箱3内壁固定连接有蓄电池，箱体1一侧固定连接有照明灯23，照明灯23和蓄电池电性连接，照明灯23顶部设置有防护板19，防护板19一端和箱体1外壁固定连接。

工作原理：通过设置太阳能板24接受太阳能转化电能存储在蓄电池里，从而控制照明灯23照明，鱼类喜光，从而增加投喂的效率，也便于使用者夜间对装置的使用，进一步提升了装置的实用性。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
