防水生物附着网笼塑料盘的制作方法

本实用新型涉及水产养殖技术领域，特别是涉及一种防水生物附着网笼塑料盘。

背景技术：

网笼是一种扇贝或牡蛎养殖的用具，网笼内各层之间通过塑料盘相互隔开，扇贝或牡蛎生长在塑料盘上。通常塑料盘是缝制到网笼内的，塑料盘在安装拆卸时比较繁琐耗费时间，同时不能根据养殖贝类的大小或养殖不同的贝类而灵活调节笼层的高低。此外，贝类、藻类等极易在塑料盘表面附着、生长和繁殖，与扇贝或牡蛎争夺饵料和空间，严重影响了扇贝或牡蛎的生长。

技术实现要素：

本实用新型的目的是提供一种防水生物附着网笼塑料盘，以解决上述现有技术存在的问题。

为实现上述目的，本实用新型提供了如下方案：本实用新型提供一种防水生物附着网笼塑料盘，包括盘体和设置在所述盘体上的连接装置，所述盘体表面涂覆有防止水生物附着的涂料；所述盘体上均匀开设有若干个通孔，所述盘体边缘周向均匀开设有若干个安装孔，所述连接装置通过所述安装孔与所述盘体活动连接；所述连接装置包括连接环、连接上体和连接下体，所述连接环与所述盘体活动连接，所述连接上体和连接下体均与所述连接环铰接；所述连接上体上安装有连接部，所述连接上体通过所述连接部与所述连接下体可拆卸连接。

优选的，所述连接部包括穿设在所述连接上体末端的连接杆、与所述连接杆顶部转动连接的挡板及与所述连接杆底部固定连接的限位板，所述连接杆上套设有伸缩筒，所述伸缩筒两端分别与所述连接上体和挡板固定连接，所述连接杆上套设有弹簧，所述弹簧位于所述伸缩筒与连接杆之间；所述连接下体末端开设有连接孔，所述连接孔与所述限位板相适配。

优选的，所述连接下体底部开设有限位槽，所述限位槽与所述连接孔垂直设置，所述限位槽与所述限位板相适配。

优选的，所述伸缩筒包括与所述挡板固定连接的固定筒和与所述连接上体固定连接的活塞筒，所述活塞筒顶部设置有环形凸块，所述环形凸块与所述活塞筒一体成型，所述环形凸块与所述固定筒内壁滑动连接；所述固定筒底部固定连接有限位块，所述限位块与所述活塞筒滑动连接。

优选的，所述环形凸块上固定安装有防水密封圈，所述防水密封圈与所述固定筒内壁滑动连接。

优选的，所述连接装置表面涂覆有防止水生物附着的涂料，所述涂料为防污漆。

本实用新型公开了以下技术效果：本实用新型提供的防水生物附着网笼塑料盘，通过连接装置可以快速的实现塑料盘与网笼的安装及拆卸，同时可以根据养殖贝类的大小或养殖不同的贝类而灵活调节笼层的高低，而且通过在塑料盘表面和连接装置表面涂覆防污漆，可以防止贝类、海藻等水生物附着在塑料盘和连接装置上，从而解决贝类、藻类等水生物与扇贝或牡蛎争夺饵料和空间，影响扇贝或牡蛎生长的问题。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

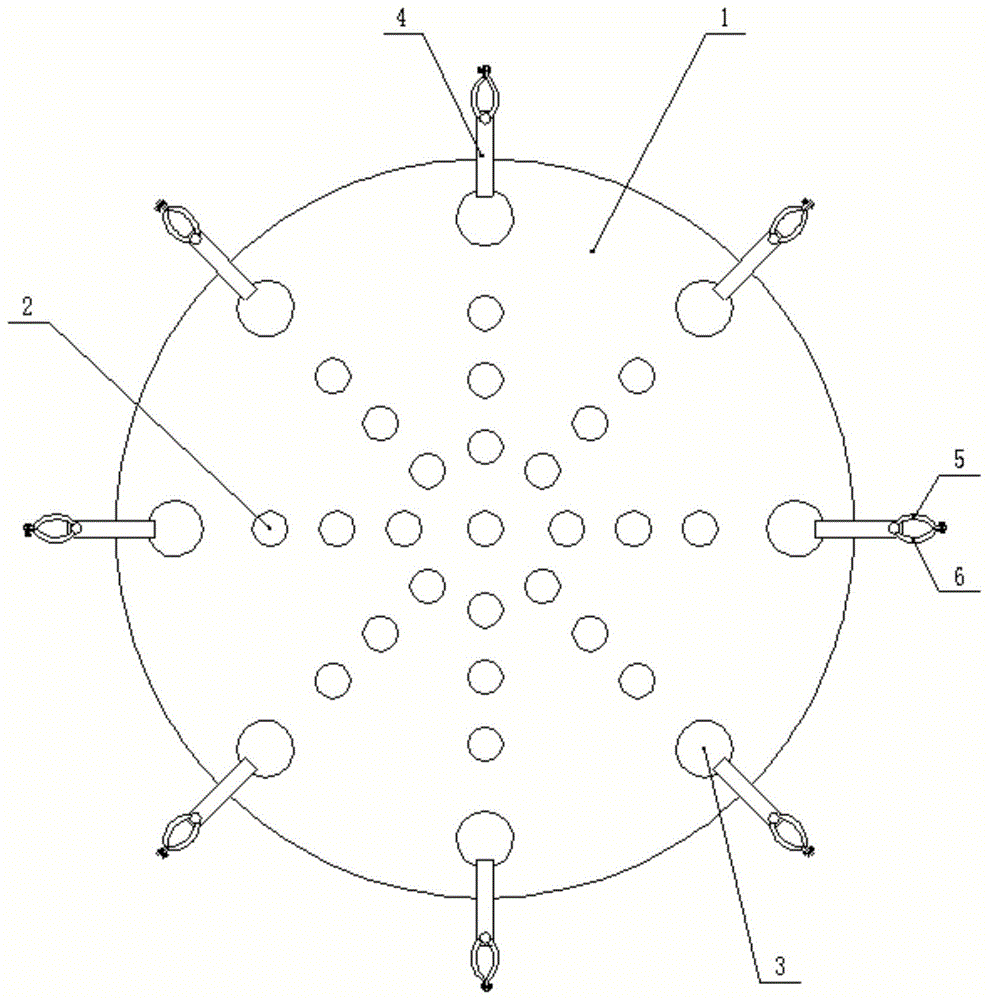

图1为本实用新型防水生物附着网笼塑料盘的结构示意图；

图2为连接装置的结构示意图；

图3为连接装置连接时的状态图；

图4为连接装置未连接时的状态图；

图5为图4中a的局部放大图；

其中，1-盘体、2-通孔、3-安装孔、4-连接环、5-连接上体、6-连接下体、7-连接杆、8-挡板、9-限位板、10-弹簧、11-连接孔、12-限位槽、13-固定筒、14-活塞筒、15-环形凸块、16-限位块、17-防水密封圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

本实用新型提供一种防水生物附着网笼塑料盘，包括盘体1和设置在所述盘体1上的连接装置，所述盘体1表面和连接装置表面均涂覆有防止水生物附着的防污漆；所述盘体1上均匀开设有若干个通孔2，所述盘体1边缘周向均匀开设有若干个安装孔3，安装孔3的数量不少于三个，所述连接装置通过所述安装孔3与所述盘体1活动连接；所述连接装置包括连接环4、连接上体5和连接下体6，所述连接环4与所述盘体1活动连接，所述连接上体5和连接下体6均与所述连接环4铰接；所述连接上体5上安装有连接部，所述连接上体5通过所述连接部与所述连接下体6可拆卸连接。

进一步的，所述连接部包括穿设在所述连接上体5末端的连接杆7、与所述连接杆7顶部转动连接的挡板8及与所述连接杆7底部固定连接的限位板9，所述连接杆7上套设有伸缩筒，所述伸缩筒两端分别与所述连接上体5和挡板8固定连接，所述连接杆7上套设有弹簧10，所述弹簧10位于所述伸缩筒与连接杆7之间；所述连接下体6末端开设有连接孔11，所述连接孔11与所述限位板9相适配。

进一步优化方案，为了使连接上体5和连接下体6连接的更加牢稳，在连接下体6底部开设有限位槽12，所述限位槽12与所述连接孔11垂直设置，所述限位槽12与所述限位板9相适配。

进一步的，为了实现伸缩筒的防水密封效果，所述伸缩筒包括与所述挡板8固定连接的固定筒13和与所述连接上体5固定连接的活塞筒14，所述活塞筒14顶部设置有环形凸块15，所述环形凸块15与所述活塞筒14一体成型，所述环形凸块15与所述固定筒13内壁滑动连接；所述固定筒13底部固定连接有限位块16，所述限位块16与所述活塞筒14滑动连接；所述环形凸块15上固定安装有防水密封圈17，所述防水密封圈17与所述固定筒13内壁滑动连接。

本实用新型提供的防水生物附着网笼塑料盘，通过连接装置可以快速的实现塑料盘与网笼的安装及拆卸，同时可以根据养殖贝类的大小或养殖不同的贝类而灵活调节笼层的高低，而且通过在塑料盘表面和连接装置表面涂覆防污漆，可以防止贝类、海藻等水生物附着在塑料盘和连接装置上，从而解决贝类、藻类等水生物与扇贝或牡蛎争夺饵料和空间，影响扇贝或牡蛎生长的问题。

在需要将塑料盘安装到网笼上时，先将连接环4安装到塑料盘盘体1上的安装孔3中，并使网笼上的一条线绳位于连接上体5和连接下体6之间，将连接上体5与连接下体6对接，使限位板9与连接孔11相对应，按动挡板8，使限位板9滑出连接孔11，转动限位板9，使限位板9与限位槽12相对应，松开挡板8，限位板9在弹簧10的弹力作用下进入到限位槽12中，实现连接上体5与连接下体6的连接，连接过程简单方便，可以节省塑料盘与网笼的安装时间。在需要将塑料盘由网笼上拆卸下来时，只需要按动挡板8，使限位板9滑出限位槽12，转动限位板9，使限位板9与连接孔11相对应，松开挡板8，即可使限位板9与连接下体6的分离，将网笼的线绳由连接上体5与连接下体6之间取出，即可实现塑料盘与网笼的拆卸。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上所述的实施例仅是对本实用新型的优选方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
