一种折叠式育雏鸡笼的制作方法

本实用新型涉及一种折叠式育雏鸡笼，属于鸡饲养笼领域。

背景技术：

鸡的生长过程为：受精卵(鸡蛋)---雏鸡---青年鸡---成鸡。其中，在育雏阶段和育成阶段，使用的是不同鸡笼，或者育成阶段采用散养，并且育雏时间较短，一般在42天左右，而育成阶段时间较长，一般在7-20周。由于现有育雏鸡笼为固定的平层或多层结构，这样当育雏鸡笼处于闲置状态时，会占用不少的空间，进而增加了养殖成本。

技术实现要素：

基于上述，本实用新型提供一种折叠式育雏鸡笼，以解决现有育雏鸡笼存在的占用空间大，不方便携带使用的问题。

本实用新型的技术方案是：一种折叠式育雏鸡笼，所述育雏鸡笼包括：

笼架，包括4根支撑柱，且，4根所述支撑柱分别竖向设置在方形的四个角上；

折叠板，设置在4根所述支撑柱之间，且，若干所述折叠板沿竖向依次间隔设置在所述支撑柱上，所述折叠板包括第一折叠面和第二折叠面，所述第一折叠面和所述第二折叠面铰接；

其中，所述育雏鸡笼包括展开状态和收拢状态，所述展开状态下，位于两对侧的所述支撑柱相互远离，所述第一折叠面和所述第二折叠面水平展开，以使所述育雏鸡笼可育雏使用；所述收拢状态下，位于两对侧的所述支撑柱相互靠拢，所述第一折叠面和所述第二折叠面相对折叠收拢，以减小所述育雏鸡笼的占用空间。

在其中一个例子中，所述育雏鸡笼还包括：

栏网，所述栏网可拆卸安装在所述笼架上，在所述栏网上设有进出门。

在其中一个例子中，所述育雏鸡笼还包括：

主拉杆，设置在若干所述折叠板的同一侧，并且，所述主拉杆的底端与位于最下面的所述折叠板连接，所述主拉杆的顶端与位于最上面的所述折叠板连接；

滑套，套设在所述主拉杆上；

副拉杆，所述副拉杆为2根，且，所述副拉杆的上端连接在所述滑套上，所述副拉杆的下端分别连接在两侧的所述支撑柱上。

在其中一个例子中，所述展开状态下，所述滑套通过固定装置固定在所述主拉杆上。

在其中一个例子中，所述育雏鸡笼还包括：

折叠杆，设置在每层所述折叠板的下方，所述折叠杆跟随所述折叠板在展开状态和收拢状态之间活动；

接粪板，所述接粪板在所述折叠杆处于展开状态时，可搭放在所述折叠杆上，以接收从所述折叠板上掉落下来的粪便，所述折叠板为镂空板。

在其中一个例子中，在所述支撑柱的底部设有行走轮。

在其中一个例子中，所述折叠板的折叠位置为中部。

本实用新型的有益效果是：本育雏鸡笼包括展开状态和收拢状态，在展开状态下，位于两对侧的支撑柱相互远离，并且第一折叠面和第二折叠面水平展开，以方便育雏鸡笼可育雏使用；在收拢状态下，位于两对侧的支撑柱相互靠拢，第一折叠面和第二折叠面相对折叠收拢，以减小育雏鸡笼的占用空间，同时方便携带。与现有技术相比，本育雏鸡笼结构简单，实用性强，可有效解决现有育雏鸡笼占用空间大，不方便携带使用的问题。

附图说明

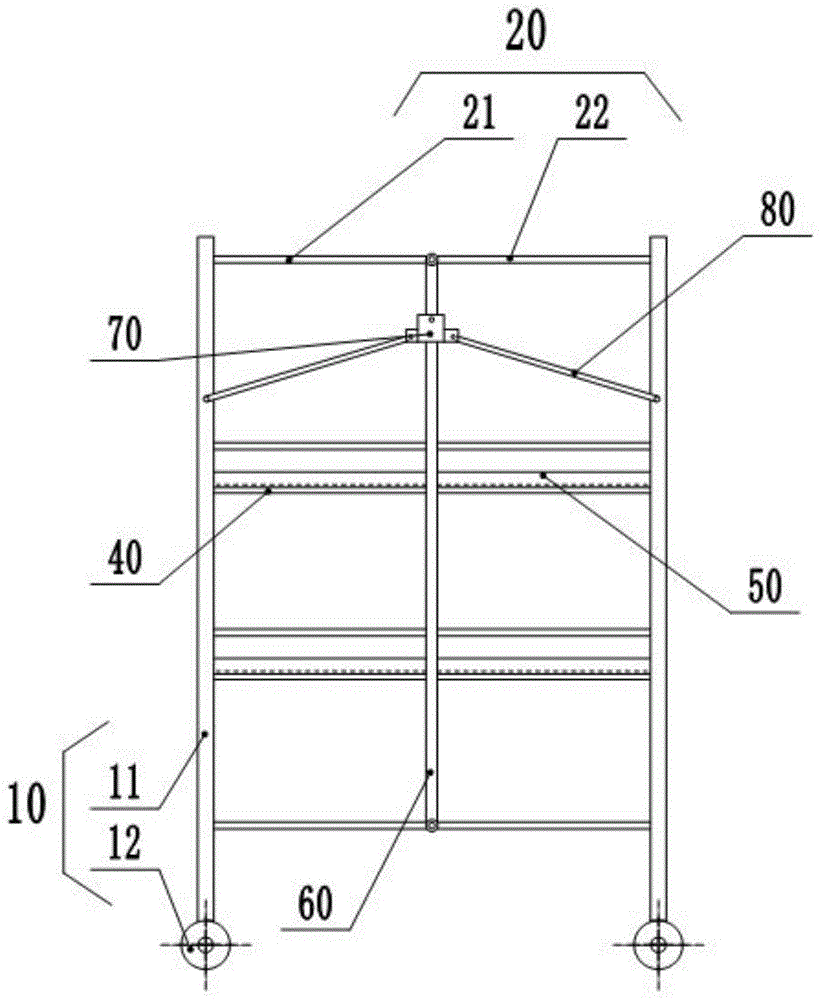

图1为折叠式育雏鸡笼（未安装栏网）的结构示意图；

图2为折叠式育雏鸡笼（已安装栏网）的结构示意图；

图3为折叠式育雏鸡笼处于部分折叠收拢时的结构示意图；

附图标记说明：

10笼架，11支撑柱，12行走轮；

20折叠板，21第一折叠面，22第二折叠面；

30栏网，31进出门；

40折叠杆；

50接粪板。

60主拉杆；

70滑套；

80副拉杆。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施的限制。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1至图3，本实用新型实施例一种折叠式育雏鸡笼，包括笼架10、折叠板20和栏网30。

笼架10，包括4根支撑柱11，且，4根支撑柱11分别竖向设置在方形的四个角上，由这4根支撑柱11构成笼架10，以支撑安装在其上的折叠板20和栏网30。若干折叠板20安装在4根支撑柱11之间，且，若干层折叠板20沿竖向依次间隔设置在支撑柱11上，折叠板20包括第一折叠面21和第二折叠面22，第一折叠面21和第二折叠面22铰接，第一折叠面21可相对第二折叠面22活动。

栏网30，主要用于防止鸡从鸡笼中跑出。栏网30可拆卸安装在笼架10上，在栏网30上设有进出门31。栏网30可以为多块，其中，两侧的栏网30可以固定安装在左右侧面的两支撑柱11之间，因为其不会影响到折叠板20的折叠功能，而在前后两侧的栏网30可以可拆卸安装在前后两面的支撑柱11之间，例如通过螺栓固定在支撑柱11上，当折叠板20需要折叠时，可以先将这两个面上的栏网30取下，再进行折叠操作。

本育雏鸡笼包括展开状态和收拢状态，在展开状态下，位于两对侧的支撑柱11相互远离，第一折叠面21和第二折叠面22水平展开，以使育雏鸡笼可育雏使用；在收拢状态下，位于两对侧的支撑柱11相互靠拢，第一折叠面21和第二折叠面22相对折叠收拢，以减小育雏鸡笼的占用空间。由上可知，本育雏鸡笼具有展开状态和收拢状态，在展开状态可正常使用，在收拢状态可减少育雏鸡笼的占用空间，同时方便携带。

本育雏鸡笼还包括主拉杆60、滑套70和副拉杆80，其中，主拉杆60竖向设置在若干折叠板20的同一侧，并且，主拉杆60的底端与位于最下面的折叠板20连接，主拉杆60的顶端与位于最上面的折叠板20连接；滑套70套设在主拉杆60上；2根副拉杆80的上端连接在滑套70上，副拉杆80的下端分别连接在两侧的所述支撑柱11上。在展开状态下，滑套70通过固定装置固定在主拉杆60上，以使折叠板20的展开状态稳定可靠，避免其折叠收拢。本实施例中，固定装置可以是插销，在主拉杆60设有插孔。当滑套70滑移至折叠板20处于展开状态时，可将插销插在该插孔中，进而实现折叠板20的固定展开。当需要收拢折叠板20时，可先将插销取出，然后滑动滑套70，使折叠板20处于折叠收拢状态。应当注意的是，当副拉杆80会影响到折叠板20的收拢时，也可将副拉杆80取下。

本育雏鸡笼还包括折叠杆40和接粪板50，设置在每层折叠板20的下方，折叠杆40跟随折叠板20在展开状态和收拢状态之间活动。折叠杆40的折叠部位与折叠板20的折叠部位相同，均为中部。折叠杆40可以是两根，分别设置在前后两面的两支撑柱11之间。接粪板50在折叠杆40处于展开状态时，可搭放在折叠杆40上，以接收从折叠板20上掉落下来的粪便，以便于统一清理，同时在清理时不影响到小鸡。本实施例中折叠板20为镂空板，其镂空的孔径以不影响到小鸡的正常活动，以及粪便的漏出为宜。

在一个示例中，在支撑柱11的底部安装有行走轮12，行走轮12可以是带刹车的万向轮，以便于快速调整育雏鸡笼的位置。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
