一种咸鸭蛋生产用鸭蛋分拣装置的制作方法

本实用新型涉及咸鸭蛋分拣技术领域，具体为一种咸鸭蛋生产用鸭蛋分拣装置。

背景技术：

咸鸭蛋，中国特色菜肴。古称咸杬子。民俗又叫盐鸭蛋”、“腌鸭蛋”、“青蛋”。咸鸭蛋在中国历史悠久，深受老百姓喜爱，在市场上也备受青睐。

咸鸭蛋在全国许多地方都有生产，但唯有江苏高邮咸鸭蛋最为著名。袁枚的《随园食单·小菜单》有“腌蛋”一条：“腌蛋以高邮为佳。”

咸鸭蛋：saltedduckegg，蛋壳呈青色，外观圆润光滑，古称咸杬子。

咸鸭蛋以新鲜鸭蛋为主要原料经过腌制而成的再制蛋，营养丰富，富含脂肪、蛋白质及人体所需的各种氨基酸、钙、磷、铁、各种微量元素、维生素等，易被人体吸收，咸味适中，老少皆宜。蛋壳呈青色，外观圆润光滑，又叫“青蛋”。咸鸭蛋是一种风味特殊、食用方便的再制蛋，咸鸭蛋是佐餐佳品，色、香、味均十分诱人。

根据公开号为cn201920254934.6的中国专利公开了一种全自动鸭蛋分拣装置，包括分拣机架，所述分拣器的前侧设有鸭蛋清洗装置，所述鸭蛋清洗装置包括主清洗管，所述主清洗管的侧壁上均匀连接有分清洗管的一端，所述分清洗管的另一端位于所述分拣器的分拣板上侧，所述主清洗管的侧壁上连接有输水管的一端。

该实用新型通过将水接入主清洗管内，再将主清洗管内的水分流给分清洗管，使得鸭蛋可全面清洗到，但该过程安装复杂，需要安装多根水管在分拣装置内部，又不能保证每个分清洗管的出水量一样，跟水直接从主清洗管内流出区别不大，且该装置内的鸭蛋经过水洗后直接到紫外线杀菌装置内，鸭蛋外表面湿漉漉的，就进行杀菌分拣，使得杀菌装置和分拣装置很潮湿。

技术实现要素：

本实用新型的目的在于提供一种咸鸭蛋生产用鸭蛋分拣装置，以解决上述背景技术中提出分清洗管的出水量不一样，鸭蛋经过清洗后直接分拣使得整个装置内部潮湿的问题。

为实现上述目的，本实用新型提供如下技术方案：一种咸鸭蛋生产用鸭蛋分拣装置，包括装置主体，所述装置主体的外表面中间设置有操作面板，所述装置主体的外表面下方设置有出水口，所述装置主体的一侧安装有第一传送带，所述装置主体的另一侧安装有第二传送带，所述第二传送带的一侧连接有收集箱，所述收集箱的顶部安装有分拣口，所述收集箱的外表面设置有活动门，所述收集箱的内部下方安装有抽拉盒，所述装置主体的顶部固定有清洗箱，所述清洗箱的顶部开设有进水口，所述清洗箱的一侧安装有挡板，所述挡板的下方设置有限位孔，所述限位孔的两侧均安装有烘干灯，所述清洗箱的内部上方设置有滑轨，所述滑轨的外表面安装有喷洒头，所述喷洒头的一侧连接有气缸，所述装置主体的内部上方安装有紫外线杀菌灯，所述紫外线杀菌灯的下方固定有第三传送带，所述第三传送带的一侧安装有出料口。

优选的，所述操作面板分别与第一传送带、第二传送带和第三传送带电性连接。

优选的，所述喷洒头通过滑轨与清洗箱滑动连接。

优选的，所述水管采用塑料制作而成。

优选的，所述烘干灯设置有两个，且两个烘干灯相互平行。

优选的，所述收集箱与第二传送带焊接固定。

优选的，所述限位孔设置有多个，且多个限位孔从左至右均匀排列。

与现有技术相比，本实用新型的有益效果是：该种咸鸭蛋生产用鸭蛋分拣装置，通过设置滑轨、喷洒头、气缸、限位孔、烘干灯，在第一传送带将咸鸭蛋传送到清洗箱时，气缸带动喷洒头左右滑动，使得清洗箱内的每个咸鸭蛋都能清洗到，且喷洒头喷出来的水不会特别急，使得鸭蛋损坏，安装简单，自动清洗，减轻了工作人员的负担，在咸鸭蛋清洗后，水经过水管从出水口排出，使用者再将清洗箱内的挡板向外拉，让咸鸭蛋通过限位孔放置到连接板上，烘干灯散发出来的光是有温度的，将鸭蛋外表面的水烘干，保持装置主体内部的干燥整洁，烘干完后的咸鸭蛋由第三传送带传送到出料口，再通过第二传送带将咸鸭蛋移动到分拣器上，分拣器上有从小到大的口，使不同大小咸鸭蛋分拣出。

附图说明

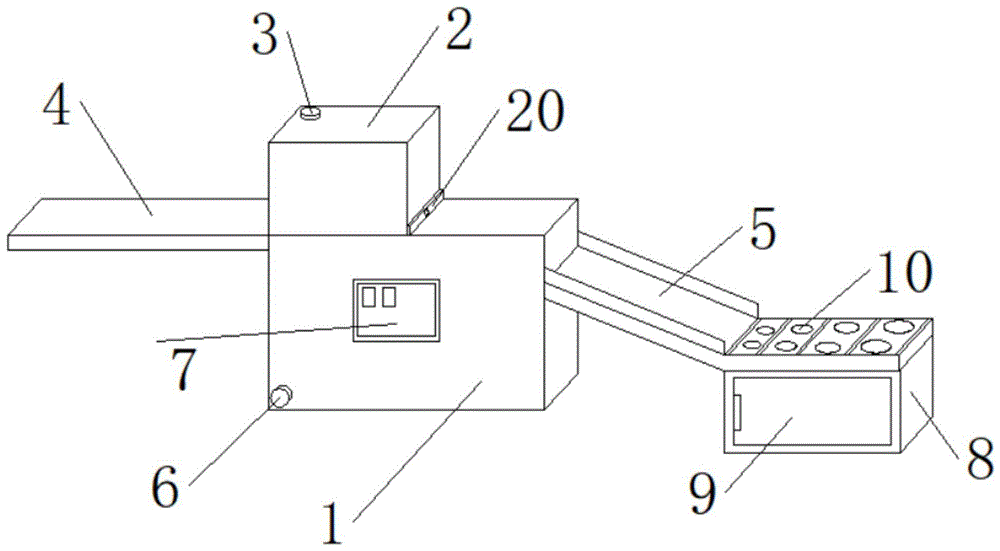

图1为本实用新型结构示意图；

图2为本实用新型装置主体剖面结构示意图；

图3为本实用新型收集箱剖面结构示意图；

图4为本实用新型烘干灯结构示意图。

图中：1、装置主体；2、清洗箱；3、进水口；4、第一传送带；5、第二传送带；6、出水口；7、操作面板；8、收集箱；9、活动门；10、分拣器；11、喷洒头；12、气缸；13、滑轨；14、水管；15、紫外线杀菌灯；16、第三传送带；17、抽拉盒；18、烘干灯；19、限位孔；20、挡板；21、出料口；22、连接板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”、“套接”、等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，本实用新型提供一种技术方案：一种咸鸭蛋生产用鸭蛋分拣装置，包括装置主体1、清洗箱2、进水口3、第一传送带4、第二传送带5、出水口6、操作面板7、收集箱8、活动门9、分拣器10、喷洒头11、气缸12、滑轨13、水管14、紫外线杀菌灯15、第三传送带16、抽拉盒17、烘干灯18、限位孔19、挡板20、出料口21、连接板22；装置主体1的外表面中间设置有操作面板7，装置主体1的外表面下方设置有出水口6，装置主体1的一侧安装有第一传送带4，装置主体1的另一侧安装有第二传送带5，第二传送带5的一侧连接有收集箱8，收集箱8的顶部安装有分拣器10，收集箱8的外表面设置有活动门9，收集箱8的内部下方安装有抽拉盒17，装置主体1的顶部固定有清洗箱2，清洗箱2的顶部开设有进水口3，清洗箱2的一侧安装有挡板20，挡板20的下方设置有限位孔19，限位孔19的两侧均安装有烘干灯18，清洗箱2的内部上方设置有滑轨13，滑轨13的外表面安装有喷洒头11，喷洒头11的一侧连接有气缸12，装置主体1的内部上方安装有紫外线杀菌灯15，紫外线杀菌灯15的下方固定有第三传送带16，第三传送带16的一侧安装有出料口21。

请参阅图1-4，操作面板7分别与第一传送带4、第二传送带5和第三传送带16电性连接，集中在操作面板7上，方便操作各个传送带的速度，喷洒头11通过滑轨13与清洗箱2滑动连接，使得清洗箱2内的咸鸭蛋可以全面清洗到。

请参阅图1-4，水管14采用塑料制作而成，塑料的抗腐蚀能力强，不与酸、碱反应，塑料制造成本低，耐用、防水、质轻，烘干灯18设置有两个，且两个烘干灯18相互平行，两个烘干灯18同时对咸鸭蛋烘干，加快烘干速度，提高效率。

请参阅图1-4，收集箱8与第二传送带5焊接固定，焊接接头强度高，结构设计灵活性打，密封性好，焊前准备工作简单，限位孔19设置有多个，且多个限位孔19从左至右均匀排列，多个限位孔19将咸鸭蛋有序的放置到连接板22上，减少鸭蛋之间的磕碰，保证鸭蛋的完整性。

工作原理：首先工作人员将装置主体1接通电源，在操作面板7上控制传送带速度，将咸鸭蛋从第一传送带4传送到清洗箱2，将清水从进水口3倒入，水从喷洒头11出来，气缸12带动喷洒头11在滑轨13上左右活动，对清洗箱2内的咸鸭蛋进行全面清洗，清洗后污水经过水管14从出水口6排出，拉动挡板20，咸鸭蛋通过限位孔19进入到连接板22上，烘干灯18将咸鸭蛋外表面水烘干，烘干后的咸鸭蛋传入到第三传送带16，第三传送带16上方有紫外线杀菌灯15，将咸鸭蛋携带的细菌杀死，再从出料口21排出，排出到第二传送带5，再经过分拣器10，分拣器10将不同大小的咸鸭蛋分开，工作人员再打开活动门9抽出抽拉盒17即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
