一种畜牧养殖用耳标钳的制作方法

本实用新型涉及耳标钳技术领域，尤其涉及一种畜牧养殖用耳标钳。

背景技术：

畜牧是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程，是人类与自然界进行物质交换的极重要环节，在饲养家畜时为了管理，要在家畜的耳朵上钉挂标记牌，钉挂标记牌时要用家畜耳标钳，现有的耳标钳在使用，未设置耳朵固定装置，导致在打标过程中，家畜挣扎影响打标效果，同时打标结束后，没有对打标处进行消毒处理，从而很容易导致家畜被感染，从而影响家畜的正常成长。

技术实现要素：

本实用新型的目的是为了解决现有技术中未设置耳朵固定装置影响打标效果且未对打标处进行消毒等问题，而提出的一种畜牧养殖用耳标钳。

为了实现上述目的，本实用新型采用了如下技术方案：

一种畜牧养殖用耳标钳，包括底座和第一箱体，所述第一箱体设在底座上，所述第一箱体上固定连接有电机，所述电机输出端固定连接有第一转轴，所述第一转轴上固定连接有第一斜齿轮和第一齿轮，所述第一斜齿轮上啮合连接有第二斜齿轮，所述第二斜齿轮上固定连接有第三转轴，所述第三转轴上固定连接有曲轴，所述底座底部内壁转动连接有第二转轴，所述第二转轴上固定连接有第二齿轮，所述第二齿轮与第一齿轮啮合相连，所述第二转轴上还分别设有第一螺纹杆和第二螺纹杆，所述第一螺纹杆和第二螺纹杆旋向相反，所述第一螺纹杆上螺纹连接有第一压板，所述第二螺纹杆上螺纹连接有第二压板，所述第一箱体内壁分别设有第一隔板、第二隔板和第三隔板，所述第一隔板上设有活塞，所述活塞与曲轴转动相连，所述第二隔板上设有冷却器，所述第三隔板上设有第二箱体，所述第二箱体底部内壁设有加压器，所述第三隔板底部设有液压升缩杆，所述液压升缩杆输出端固定连接有连接板，所述连接板上设有耳标针。

优选的，所述活塞与冷却器之间连接有第一空心管，所述第一空心管内设有单向阀，所述第一箱体侧壁设有喷气口和喷水口，所述喷气口与冷却器之间连接有第二空心管，所述喷水口与加压器之间连接有第三空心管。

优选的，所述第一箱体内壁设有第四隔板，所述第四隔板与连接板之间设有弹簧。

优选的，所述第一压板和第二压板上均设有橡胶垫，所述第二压板上还设有u型槽。

优选的，所述第二箱体顶部设有进料口。

优选的，所述第一箱体侧壁设有把手。

与现有技术相比，本实用新型提供了一种畜牧养殖用耳标钳，具备以下有益效果：

该畜牧养殖用耳标钳，使用时，将家畜耳朵放置在第一压板和第二压板之间，启动电机，电机通过第一转轴带动第一齿轮转动，第一齿轮通过第二齿轮带动第二转轴转动，第二转轴通过第一螺纹杆和第二螺纹杆带动第一压板和第二压板相向滑动，从而实现对家畜耳朵固定的目的，与此同时，电机通过第一转轴还带动第一斜齿轮转动，第一斜齿轮通过第二斜齿轮带动第三转轴转动，第三转轴通过曲轴带动活塞上下运动，活塞将空气经冷却器冷却后送入第二空心管，最后由喷气口喷出，从而对家畜耳朵进行降温预处理，从而缓解后续打标过程中家畜的疼痛感，启动液压升缩杆，液压升缩杆通过连接板推动耳标针向下运动，从而实现打标目的，待打标结束，启动加压器，加压器将消毒水送入第三空心管，最后由喷水口喷出，从未对家畜耳朵打标处进行消毒，防止伤口感染。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作便捷，功能齐全，通过第一压板和第二压板，对家畜耳朵进行固定，通过设置喷气口，对打标处进行降温，缓解家畜疼痛感，通过设置喷水口，对打标处进行消毒处理，防止家畜感染，实用性大大提高。

附图说明

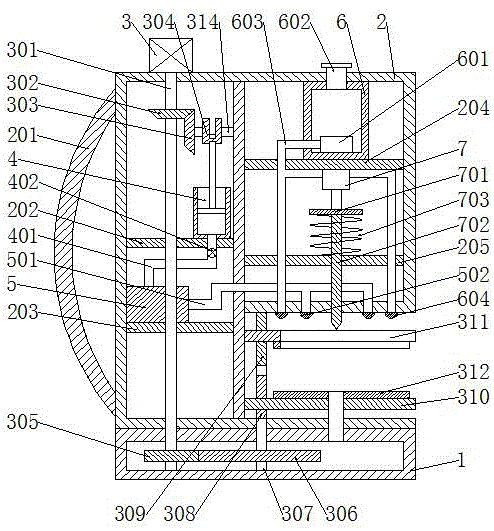

图1为本实用新型提出的一种畜牧养殖用耳标钳的结构示意图；

图2为本实用新型提出的一种畜牧养殖用耳标钳第二压板的结构示意图。

图中：1、底座；2、第一箱体；201、把手；202、第一隔板；203、第二隔板；204、第三隔板；205、第四隔板；3、电机；301、第一转轴；302、第一斜齿轮；303、第二斜齿轮；304、曲轴；305、第一齿轮；306、第二齿轮；307、第二转轴；308、第一螺纹杆；309、第二螺纹杆；310、第一压板；311、第二压板；312、橡胶垫；313、u型槽；314、第三转轴；4、活塞；401、第一空心管；402、单向阀；5、冷却器；501、第二空心管；502、喷气口；6、第二箱体；601、加压器；602、进料口；603、第三空心管；604、喷水口；7、液压升缩杆；701、连接板；702、耳标针；703、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-2，一种畜牧养殖用耳标钳，包括底座1和第一箱体2，第一箱体2设在底座1上，第一箱体2上固定连接有电机3，电机3输出端固定连接有第一转轴301，第一转轴301上固定连接有第一斜齿轮302和第一齿轮305，第一斜齿轮302上啮合连接有第二斜齿轮303，第二斜齿轮303上固定连接有第三转轴314，第三转轴314上固定连接有曲轴304，底座1底部内壁转动连接有第二转轴307，第二转轴307上固定连接有第二齿轮306，第二齿轮306与第一齿轮305啮合相连，第二转轴307上还分别设有第一螺纹杆308和第二螺纹杆309，第一螺纹杆308和第二螺纹杆309旋向相反，第一螺纹杆308上螺纹连接有第一压板310，第二螺纹杆309上螺纹连接有第二压板311，第一箱体2内壁分别设有第一隔板202、第二隔板203和第三隔板204，第一隔板202上设有活塞4，活塞4与曲轴304转动相连，第二隔板203上设有冷却器5，第三隔板204上设有第二箱体6，第二箱体6底部内壁设有加压器601，第三隔板204底部设有液压升缩杆7，液压升缩杆7输出端固定连接有连接板701，连接板701上设有耳标针702。

活塞4与冷却器5之间连接有第一空心管401，第一空心管401内设有单向阀402，第一箱体2侧壁设有喷气口502和喷水口604，喷气口502与冷却器5之间连接有第二空心管501，喷水口604与加压器601之间连接有第三空心管603。

第一箱体2内壁设有第四隔板205，第四隔板205与连接板701之间设有弹簧703。

第一压板310和第二压板311上均设有橡胶垫312，第二压板311上还设有u型槽313。

第二箱体6顶部设有进料口602。

第一箱体2侧壁设有把手201。

本实用新型中，使用时，将家畜耳朵放置在第一压板310和第二压板311之间，启动电机3，电机3通过第一转轴301带动第一齿轮305转动，第一齿轮305通过第二齿轮306带动第二转轴307转动，第二转轴307通过第一螺纹杆308和第二螺纹杆309带动第一压板310和第二压板311相向滑动，从而实现对家畜耳朵固定的目的，与此同时，电机3通过第一转轴301还带动第一斜齿轮302转动，第一斜齿轮302通过第二斜齿轮303带动第三转轴314转动，第三转轴314通过曲轴304带动活塞4上下运动，活塞4将空气经冷却器5冷却后送入第二空心管501，最后由喷气口502喷出，从而对家畜耳朵进行降温预处理，从而缓解后续打标过程中家畜的疼痛感，启动液压升缩杆7，液压升缩杆7通过连接板701推动耳标针702向下运动，从而实现打标目的，待打标结束，启动加压器601，加压器601将消毒水送入第三空心管603，最后由喷水口604喷出，从未对家畜耳朵打标处进行消毒，防止伤口感染。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
