上滑盖式宠物烘干装置的制作方法

本实用新型涉及烘干设备领域，特别涉及一种上滑盖式宠物烘干装置。

背景技术：

宠物如狗、猫等，在清洗过后，通常需要烘干毛发，以避免感冒。只是大部份宠物的毛发特别多，要吹干一只宠物的毛发通常需要数十分钟甚至一二个小时，这对饲养宠物的人而言是一项体力极大的负担。因此市面上有推出宠物烘干箱，可将宠物放进烘干箱里，箱体上方有烘干器可对箱内吹风来吹干宠物，一方面可以在有限的空间内照顾宠物，接受热风吹烘，不会乱跑；另一方面也可以节省人力，避免环境污染。

现有的烘干箱均为前侧开门，在放入宠物的过程中，容易让宠物挣脱，使用不便。

技术实现要素：

根据本实用新型的一个方面，提供了上滑盖式宠物烘干装置，包括箱体、烘干机构以及滑盖组件，烘干机构设于箱体内的后方，箱体内设有烘干腔，烘干腔的上方设有开口，滑盖组件设于箱体上，滑盖组件包括两滑轨和滑板，两滑轨分别设于开口的内两侧，滑板设两滑轨之间且与滑轨配合。

本实用新型提供一种上滑盖式开启的宠物烘干装置。烘干装置中，滑盖组件位于箱体的顶面，从顶面开启箱体的烘干腔，然后将宠物放入至烘干腔处进行烘干，能够有效地防止宠物挣脱，降低将宠物放置至烘干腔中的难度。本烘干装置采用全新的门开启方式，使用方便，使用者能够轻易地将宠物放入进行烘干。

在一些实施方式中，烘干腔的底面设有镂空板，镂空板的下方形成第一风道；烘干腔的后内壁设有隔板，隔板上设有镂空罩，镂空罩的后方设有第二风道；烘干腔、第一风道、第二风道相互连通。

由此，热风在烘干腔、第一风道、第二风道之间循环，对烘干腔内的宠物进行烘干。

在一些实施方式中，烘干腔的上端的前侧设有限位板，限位板上设有若干第一通风孔，烘干腔通过若干第一通风孔与外界连通。

由此，限位板配置为对滑盖的滑动进行限位；且该限位板的端面上设有第一通风孔，烘干腔通过该第一通风孔与外界实现换气。

在一些实施方式中，箱体的两侧面均设有若干第二通风孔，烘干腔通过若干第二通风孔与外界连通。

由此，烘干腔亦可通过第二通风孔与外界实现换气。

在一些实施方式中，箱体的两侧面均设有若干第三通风孔，第二风道通过若干第三通风孔与外界连通。

由此，第二风道可通过第三通风孔与外界实现换气。

在一些实施方式中，箱体的下端面设有导流管，箱体内的底端面设有凹陷部，凹陷部的底端面设有排液孔，导流管的一端与排液孔连通。

由此，宠物的毛发积水通过镂空板排至凹陷部中，再通过导流管排出，使用方便。

在一些实施方式中，滑盖组件还包括把手，把手设于滑板的端面上。

由此，为了方便滑板的滑动开启，增设把手。

在一些实施方式中，还包括控制装置和显示屏幕，控制装置和显示屏幕均设于箱体的其中一侧面，控制装置分别与显示屏幕、烘干机构电连接。

由此，显示屏幕与烘干机构连接，显示烘干机构的工作状态、烘干腔的工作状态。

在一些实施方式中，箱体的前侧设有第一可视窗。

由此，通过第一可视窗可观察烘干腔内宠物的状态，同时让宠物透过第一可视窗观察外界事物，避免对宠物造成惊吓。

在一些实施方式中，箱体的两侧设有第二可视窗。

由此，通过第二可视窗可观察烘干腔内宠物的状态，同时让宠物透过第二可视窗观察外界事物，避免对宠物造成惊吓。

本实用新型的有益效果：本烘干装置采用全新的门开启方式，使用方便，使用者能够轻易地将宠物放入进行烘干。本实用新型结构简单，效果明显，适于广泛推广应用。

附图说明

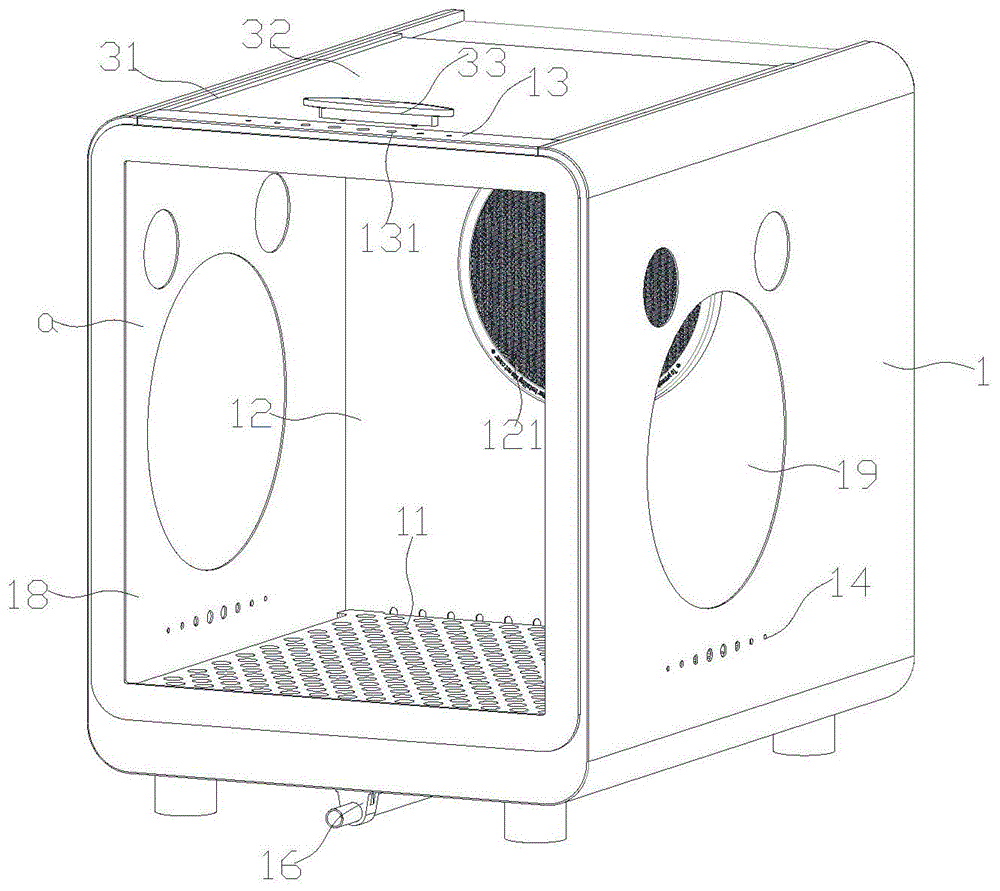

图1为本实用新型一实施方式的上滑盖式宠物烘干装置的立体结构示意图。

图2为图1所示上滑盖式宠物烘干装置的另一状态的立体结构示意图。

图3为图1所示上滑盖式宠物烘干装置的另一视角的立体结构示意图。

图4为图1所示上滑盖式宠物烘干装置的剖面立体结构示意图。

图中标号：1-箱体、11-镂空板、12-隔板、121-镂空罩、13-限位板、131-第一通风孔、14-第二通风孔、15-第三通风孔、16-导流管、17-凹陷部、171-排液孔、18-第一可视窗、19-第二可视窗、2-烘干机构、3-滑盖组件、31-滑轨、32-滑板、33-把手、41-控制装置、42-显示屏幕、a-烘干腔、a1-开口、b-第一风道、c-第二风道。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

图1-2示意性地显示了根据本实用新型的一种实施方式的上滑盖式宠物烘干装置，包括箱体1、烘干机构2以及滑盖组件3，烘干机构2设于箱体1内的后方，箱体1内设有烘干腔a，烘干腔a的上方设有开口a1，滑盖组件3设于箱体1上，滑盖组件3包括两滑轨31和滑板32，两滑轨31分别设于开口a1的内两侧，滑板32设两滑轨31之间且与滑轨31配合。

本实用新型提供一种上滑盖式开启的宠物烘干装置。烘干装置中，滑盖组件3位于箱体1的顶面，从顶面开启箱体1的烘干腔a，然后将宠物放入至烘干腔a处进行烘干，能够有效地防止宠物挣脱，降低将宠物放置至烘干腔a中的难度。本烘干装置采用全新的门开启方式，使用方便，使用者能够轻易地将宠物放入进行烘干。

结合图4，烘干腔a的底面设有镂空板11，镂空板11的下方形成第一风道b。烘干腔a的后内壁设有隔板12，隔板12上设有镂空罩121，镂空罩121的后方设有第二风道c，烘干机构2位于第二风道c内。烘干腔a由镂空板11、隔板12、箱体1的两侧内壁、箱体1的前侧内壁所构成；烘干腔a通过镂空板11与第一风道b连通，烘干腔a通过镂空罩121与第二风道c连接，第一风道b和第二风道c直接连通；烘干腔a、第一风道b、第二风道c相互连通，热风在烘干腔a、第一风道b、第二风道c之间循环，对烘干腔a内的宠物进行烘干。

结合图1-2，烘干腔a的上端的前侧设有限位板13，限位板13上设有若干第一通风孔131，烘干腔a通过若干第一通风孔131与外界连通。限位板13配置为对滑盖的滑动进行限位；且该限位板13的端面上设有第一通风孔131，烘干腔a通过该第一通风孔131与外界实现换气。

结合图1-2，箱体1的两侧面均设有若干第二通风孔14，烘干腔a通过若干第二通风孔14与外界连通。烘干腔a亦可通过第二通风孔14与外界实现换气。

结合图3，箱体1的两侧面均设有若干第三通风孔15，第二风道c通过若干第三通风孔15与外界连通。第二风道c可通过第三通风孔15与外界实现换气。

结合图4，箱体1的下端面设有导流管16，箱体1内的底端面设有凹陷部17，凹陷部17的底端面设有排液孔171，导流管16的一端与排液孔171连通。宠物毛发的积水通过镂空板11排至凹陷部17中，再通过导流管16排出，使用方便。

结合图1-2，滑盖组件3还包括把手33，把手33设于滑板32的端面上。为了方便滑板32的滑动开启，增设把手33。

结合图3，还包括控制装置41和显示屏幕42，控制装置41和显示屏幕42均设于箱体1的其中一侧面，控制装置41分别与显示屏幕42、烘干机构2电连接。显示屏幕42与烘干机构2连接，显示烘干机构2的工作状态、烘干腔a的工作状态。

结合图1-2，箱体1的前侧设有第一可视窗18；箱体1的两侧设有第二可视窗19。通过第一可视窗18、第二可视窗19可观察烘干腔a内宠物的状态，同时让宠物透过第一可视窗18、第二可视窗19观察外界事物，避免对宠物造成惊吓。

本烘干装置采用全新的门开启方式，使用方便，使用者能够轻易地将宠物放入进行烘干。本实用新型结构简单，效果明显，适于广泛推广应用。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
