一种畜牧业防疫架的制作方法

本实用新型涉及畜牧业技术领域，具体为一种畜牧业防疫架。

背景技术：

畜牧业饲养人员在饲养牲畜时，需要用到防疫架，现在畜牧业饲养人员普遍采用的是传统防疫架，传统防疫架功能单一，只具备简单的饲养功能，不能在饲养的同时对牲畜进行疾病防疫，不能及时预防牲畜瘟疫，如果能够具备消毒灭菌功能，可以大大提高牲畜的存活率；

现有技术领域内，授权公告号为cn207612897u实用新型公开了一种新型畜牧业防疫架，包括饲养槽、第一固定架、第二固定架、饲料存放槽、连接板、电控箱、控制板、调控箱体、支撑架、紫外线灭菌灯、金属导热板、电热管、下料管、电磁阀、调控机构和蓄电池，所述饲养槽的一侧安装有电控箱，所述电控箱的一侧安装有控制板，所述电控箱的内部安装有蓄电池，所述饲养槽顶部一侧对应两端均安装有第一固定架，所述饲养槽顶部另一侧对应两端均安装有第二固定架，所述饲养槽一侧的第一固定架和第二固定架之间通过连接板连接，所述连接板的一侧安装有饲料存放槽，所述饲料存放槽的底部安装有下料管，所述下料管的一侧安装有电磁阀，该防疫架，有利于高效灭菌消毒，但是该装置采用饲料进行高温烘干进行防疫消毒，高温造成饲料内部水分流失，导致饲料口感较差，影响喂养效果，并且无法保证饲料存放槽内部饲料均被进行防疫杀菌作业，针对上述问题，我们提出一种畜牧业防疫架。

技术实现要素：

本实用新型的目的在于提供一种畜牧业防疫架，以至少解决现有技术中的采用饲料进行高温烘干进行防疫消毒，高温造成饲料内部水分流失，导致饲料口感较差，影响喂养效果，并且无法保证饲料存放槽内部饲料均被进行防疫杀菌作业的问题。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧业防疫架，包括：

基座；

固定架，沿左右方向安装在所述基座的顶端右后方；

电控箱，安装在所述基座的顶端右前方；

灭菌机构，安装在所述固定架的内侧顶端；

定量给料机构，安装在所述灭菌机构的底端；

饲料槽，沿前后方向安装在所述固定架的内侧底端，所述饲料槽的内腔底端由前至后向上倾斜设置。

优选的，所述灭菌机构包括：灭菌机构外壳、顶盖、出料阀管和灭菌灯；灭菌机构外壳安装在所述固定架的内侧顶端，所述灭菌机构外壳的内腔底端纵截面为弧形；顶盖适配铰接在所述灭菌机构外壳的内腔顶端开口处；出料阀管沿上下方向设置在所述灭菌机构外壳的底端中心位置，所述出料阀管的内腔顶端与灭菌机构外壳的内腔底端相贯通；灭菌灯沿左右方向设置在所述灭菌机构外壳的内腔后侧顶端，所述灭菌灯和电控箱电性连接。

优选的，丝带搅拌杆、第一电机和第一皮带轮；丝带搅拌杆沿左右方向通过轴承适配转动连接在所述灭菌机构外壳的内腔底端，所述轴承的内环与丝带搅拌杆的外壁右侧过盈配合，且轴承的外环与灭菌机构外壳的内壁固定连接，所述丝带搅拌杆的右侧延伸出灭菌机构外壳的外壁；第一电机安装在所述固定架的顶端且位于灭菌机构外壳的右侧，所述第一电机的输出端与丝带搅拌杆的右侧螺钉连接，所述第一电机和电控箱电性连接；第一皮带轮过盈配合在所述第一电机的输出端外壁。

优选的，所述灭菌机构还包括：丝杠、第二皮带轮、传动皮带、丝杠螺母、扁管、导轨和限位滑块；丝杠沿左右方向通过轴承转动连接在所述灭菌机构外壳的内腔上方，所述轴承的内环与丝杠的外壁右侧过盈配合，且轴承的外环与灭菌机构外壳的内壁固定连接，所述丝杠的右侧延伸出灭菌机构外壳的外壁，所述丝杠外壁左右两侧螺纹为正反螺纹；第二皮带轮键连接在所述丝杠的外壁右侧；所述传动皮带的内侧一端套接在第二皮带轮的外壁，且传动皮带的内侧另一端套接在第一皮带轮的外壁；所述丝杠螺母的数量为两个，两个所述丝杠螺母分别螺接在丝杠的外壁左右两侧；所述扁管的数量为两个，两个所述扁管分别沿前后方向设置在左右两个丝杠螺母的底端，所述扁管的底端由前至后间隙安装有雾化喷头；所述导轨的数量为两个，两个所述导轨分别沿左右方向设置在灭菌机构外壳的内腔前后两侧中部；所述限位滑块的数量为两组，每组所述限位滑块的数量为两个，两组所述限位滑块分别插接在前后两个导轨内腔的左右两侧，且前后两个对应位置上的限位滑块内侧与扁管前后两端固定连接。

优选的，所述定量给料机构还包括：进料管、定量给料机构外壳、出料管、转轴、挡板和第二电机；进料管沿上下螺接在所述出料阀管的底端，所述进料管的内腔与出料阀管内腔相贯通；定量给料机构外壳沿前后方向设置在所述进料管的底端，所述定量给料机构外壳的内腔顶端与进料管的内腔底端相贯通；出料管沿上下设置在所述定量给料机构外壳的底端，所述定量给料机构外壳的内腔与出料管的内腔顶端贯通；转轴沿前后方向通过轴承转动连接在所述定量给料机构外壳的内腔轴心处，所述轴承的内环与转轴的外壁过盈配合，且轴承的外环与定量给料机构外壳；的内壁固定连接，所述转轴的后侧延伸出定量给料机构外壳的内腔；所述挡板的数量为四个，四个所述挡板沿前后方向以转轴的轴心为圆心间隔90度设置在转轴的外壁；第二电机通过支架安装在所述定量给料机构外壳的后侧，所述第二电机的输出端与转轴的后侧螺钉连接，所述第二电机和电控箱电性连接。

优选的，所述基座还包括：水箱、水泵和三通接头；水箱安装在所述基座的顶端左侧；水泵沿上下方向设置在所述水箱的顶端，所述水泵的进水口延伸进水箱的内腔，所述水泵和电控箱电性连接，所述三通接头的后侧进水口延伸进水箱的内腔并与水泵的出水口相螺接，所述三通接头的左右两侧出水口分别螺接有导管的一端，且导管的另一端延伸进灭菌机构外壳的内腔并分别与左右两个扁管的内腔前侧相螺接。

与现有技术相比，本实用新型的有益效果是：该畜牧业防疫架，通过水泵将水箱内部药液三通接头的分流下泵入至左右两个扁管内，经由扁管下方雾化喷头雾化扩散下喷出，以对灭菌机构外壳内腔饲料进行杀菌消毒，通过第一电机驱动第一皮带轮间歇性顺时针或逆时针方向转动，进而使传动皮带在第一皮带轮旋转力的作用下使第二皮带轮带动丝杠间歇性顺时针或逆时针方向转动，促使左右两个丝杠螺母在丝杠旋转力的作用下带动对应位置上的扁管在喷洒过程中间歇性向内侧或向外侧往复移动，进而提高扁管的喷洒面积，通过第一电机驱动丝带搅拌杆在灭菌机构外壳的内腔底端间歇性顺时针或逆时针方向转动，进而使灭菌机构外壳内腔底端饲料在丝带搅拌杆旋转力的作用下前后翻动与药液混合均匀，通过第二电机驱动转轴带动四个挡板在定量给料机构外壳的内腔转动，进而使饲料在挡板旋转力的作用下依次转动至出料管53上方对应位置处，并由出料管定量投放饲料至饲料槽内以对畜牧物进行喂养，从而可采用药液与饲料自动混合方式对畜牧饲料高效灭菌消毒，避免高温烘干造成饲料内部水分流失异响口感和喂养效果，并且使畜牧饲料杀菌更加全面，防止残留有未处理的畜牧饲料，实用性强。

附图说明

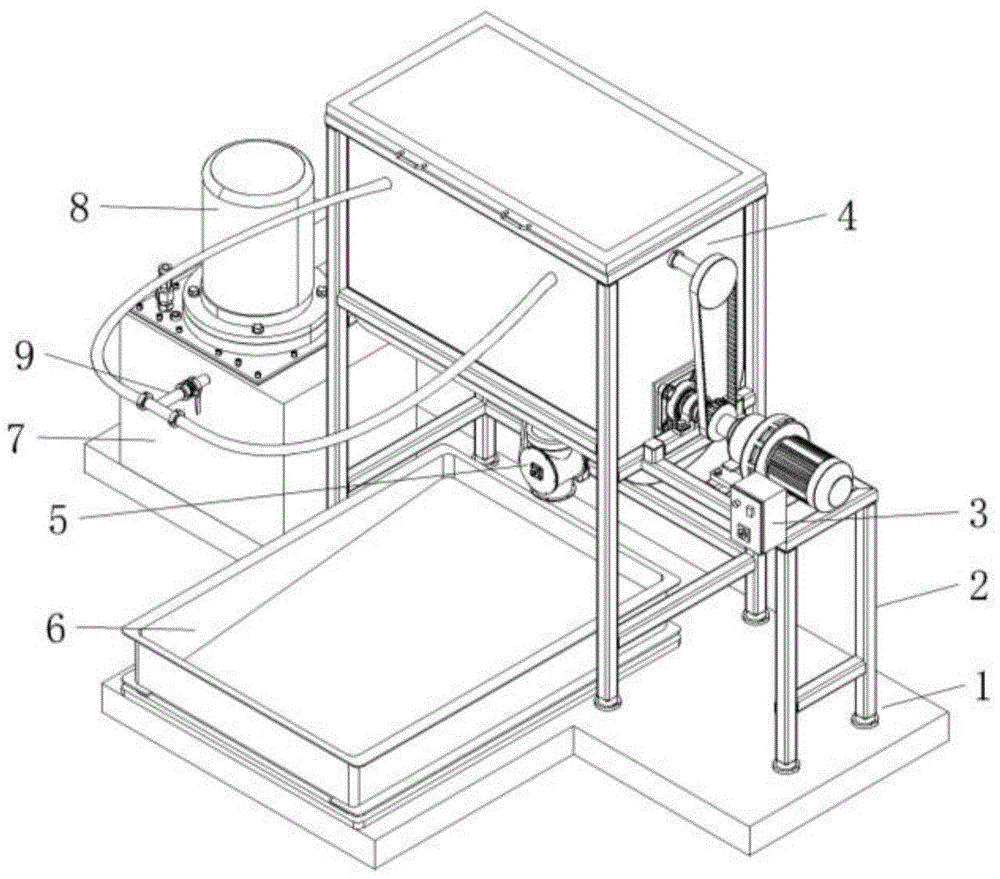

图1为本实用新型的结构示意图；

图2为图1的灭菌机构爆炸图；

图3为图1的定量给料机构爆炸图。

图中：1、基座，2、固定架，3、电控箱，4、灭菌机构，41、灭菌机构外壳，42、顶盖，43、出料阀管，44、灭菌灯，45、丝带搅拌杆，46、第一电机，47、第一皮带轮，48、第二皮带轮，49、传动皮带，410、丝杠，411、丝杠螺母，412、扁管，413、导轨，414、限位滑块，5、定量给料机构，51、定量给料机构外壳，52、进料管，53、出料管，54、转轴，55、挡板，56，第二电机、6、饲料槽，7、水箱，8、水泵，9、三通接头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种畜牧业防疫架，其特征在于，包括：基座1、固定架2、电控箱3、灭菌机构4、定量给料机构5和饲料槽6；固定架2沿左右方向安装在基座1的顶端右后方；电控箱3安装在基座1的顶端右前方，电控箱3具体使用型号根据实际使用要求直接从市场上购买安装并使用的；灭菌机构4安装在固定架2的内侧顶端；定量给料机构5安装在灭菌机构4的底端；饲料槽6沿前后方向安装在固定架2的内侧底端，饲料槽6的内腔底端由前至后向上倾斜设置，消毒后的饲料可沿饲料槽6的内壁滑动至前侧以滑动至前侧便于畜牧物食用。

作为优选方案，更进一步的，灭菌机构4包括：灭菌机构外壳41、顶盖42、出料阀管43和灭菌灯44；灭菌机构外壳41安装在固定架2的内侧顶端，灭菌机构外壳41的内腔底端纵截面为弧形，以使灭菌机构外壳41内部饲料可沿灭菌机构外壳41内壁滑动至灭菌机构外壳41内腔底端中心位置，便于丝带搅拌杆45集中对其进行搅拌；顶盖42适配铰接在灭菌机构外壳41的内腔顶端开口处；出料阀管43沿上下方向设置在灭菌机构外壳41的底端中心位置，出料阀管43的内腔顶端与灭菌机构外壳41的内腔底端相贯通；灭菌灯44沿左右方向设置在灭菌机构外壳41的内腔后侧顶端，灭菌灯44和电控箱3电性连接，灭菌灯44具体使用型号根据实际使用要求直接从市场上购买安装并使用的，灭菌灯44由电控箱3进行控制可对灭菌机构外壳41内腔饲料进行紫外线杀菌作业。

作为优选方案，更进一步的，灭菌机构4还包括：丝带搅拌杆45、第一电机46和第一皮带轮47；丝带搅拌杆45沿左右方向通过轴承适配转动连接在灭菌机构外壳41的内腔底端，轴承的内环与丝带搅拌杆45的外壁右侧过盈配合，且轴承的外环与灭菌机构外壳41的内壁固定连接，丝带搅拌杆45的右侧延伸出灭菌机构外壳41的外壁，灭菌机构外壳41内腔底端饲料可在丝带搅拌杆45旋转力的作用下前后翻动，以使灭菌机构外壳41内腔饲料与药液混合均匀；第一电机46安装在固定架2的顶端且位于灭菌机构外壳41的右侧，第一电机46的输出端与丝带搅拌杆45的右侧螺钉连接，第一电机46和电控箱3电性连接，第一电机46为步进电机具体使用型号根据实际使用要求直接从市场上购买安装并使用的，第一电机46由电控箱3进行控制可驱动丝带搅拌杆45和第一皮带轮47间歇性顺时针或逆时针方向转动；第一皮带轮47过盈配合在第一电机46的输出端外壁。

作为优选方案，更进一步的，灭菌机构4还包括：丝杠410、第二皮带轮48、传动皮带49、丝杠螺母411、扁管412、导轨413和限位滑块414；丝杠410沿左右方向通过轴承转动连接在灭菌机构外壳41的内腔上方，轴承的内环与丝杠410的外壁右侧过盈配合，且轴承的外环与灭菌机构外壳41的内壁固定连接，丝杠410的右侧延伸出灭菌机构外壳41的外壁，丝杠410外壁左右两侧螺纹为正反螺纹；第二皮带轮48键连接在丝杠410的外壁右侧；传动皮带49的内侧一端套接在第二皮带轮48的外壁，且传动皮带49的内侧另一端套接在第一皮带轮47的外壁，传动皮带49在第二皮带轮48的配合下驱动丝杠410间歇性顺时针或逆时针方向转动，传动皮带49可在第二皮带轮48的配合下驱动丝杠410间歇性顺时针或逆时针方向转动；丝杠螺母411的数量为两个，两个丝杠螺母411分别螺接在丝杠410的外壁左右两侧，丝杠螺母411可在在丝杠410旋转力的作用下分别带动对应位置上的扁管412喷洒过程中间歇性向内侧或向外侧往复移动；扁管412的数量为两个，两个扁管412分别沿前后方向设置在左右两个丝杠螺母411的底端，扁管412的底端由前至后间隙安装有雾化喷头；导轨413的数量为两个，两个导轨413分别沿左右方向设置在灭菌机构外壳41的内腔前后两侧中部；限位滑块414的数量为两组，每组限位滑块414的数量为两个，两组限位滑块414分别插接在前后两个导轨413内腔的左右两侧，且前后两个对应位置上的限位滑块414内侧与扁管412前后两端固定连接，限位滑块414可在导轨413内腔左右往复滑动，以对扁管412进行限位。

作为优选方案，更进一步的，定量给料机构5还包括：进料管52、定量给料机构外壳51、出料管53、转轴54、挡板55和第二电机56；进料管52沿上下螺接在出料阀管43的底端，进料管52的内腔与出料阀管43内腔相贯通；定量给料机构外壳51沿前后方向设置在进料管52的底端，定量给料机构外壳51的内腔顶端与进料管52的内腔底端相贯通，杀菌后的饲料由出料阀管43穿过进料管52进入至定量给料机构外壳51内腔并落在相邻两个挡板55之间间隙处；出料管53沿上下设置在定量给料机构外壳51的底端，定量给料机构外壳51的内腔与出料管53的内腔顶端贯通，饲料可由出料管53定量投放饲料至饲料槽6内以对畜牧物进行喂养；转轴54沿前后方向通过轴承转动连接在定量给料机构外壳51的内腔轴心处，轴承的内环与转轴54的外壁过盈配合，且轴承的外环与定量给料机构外壳51；的内壁固定连接，转轴54的后侧延伸出定量给料机构外壳51的内腔；挡板55的数量为四个，四个挡板55沿前后方向以转轴54的轴心为圆心间隔90度设置在转轴54的外壁，转轴54可带动自身外壁上的四个挡板55在定量给料机构外壳51的内腔均顺时针转动，进而使饲料在挡板55旋转力的作用下依次转动至出料管53上方对应位置处；第二电机56通过支架安装在定量给料机构外壳51的后侧，第二电机56的输出端与转轴54的后侧螺钉连接，第二电机56和电控箱3电性连接，第二电机56和电控箱3电性连接，第二电机56具体使用型号根据实际使用要求直接从市场上购买安装并使用的，第二电机56由电控箱3进行控制可驱动转轴54顺时针转动。

作为优选方案，更进一步的，基座1还包括：水箱7、水泵8和三通接头9；水箱7安装在基座1的顶端左侧，水箱7的顶端螺接有进水阀管，并由此向水箱内部注入畜牧物可食用的消毒药液；水泵8沿上下方向设置在水箱7的顶端，水泵8的进水口延伸进水箱7的内腔，水泵8和电控箱3电性连接，水泵8具体使用型号根据实际使用要求直接从市场上购买安装并使用的，水泵8由电控箱3进行控制可将水箱7内部药液吸入自身内部泵室进行加压，并将加压后的药液泵入至三通接头9内；三通接头9的后侧进水口延伸进水箱7的内腔并与水泵8的出水口相螺接，三通接头9的左右两侧出水口分别螺接有导管的一端，且导管的另一端延伸进灭菌机构外壳41的内腔并分别与左右两个扁管412的内腔前侧相螺接，三通接头9可对药液进行分流，并依次沿对应位置上的导管进入左右两个扁管412内腔。

通过本领域人员，可将本案中所有电气件与外部适配的电源通过导线进行连接，并且应该根据具体实际使用情况，选择相适配的外部控制器进行连接，以满足对所有电器件的控制需求，其具体连接方式以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，不在进行说明，下述主要介绍工作原理以及过程，具体工作如下。

使用时，工作人员预先向水箱7内注入消毒药液，开启顶盖42将饲料倒入至灭菌机构外壳41内腔，工作人员控制电控箱3依次启动水泵8、第一电机46和灭菌灯44，水泵8将水箱7内部药液吸入自身内部泵室进行加压，并将加压后的药液泵入至三通接头9内，在三通接头9的分流下依次沿对应位置上的导管进入左右两个扁管412内腔，经由扁管412下方雾化喷头雾化扩散下喷出，以对灭菌机构外壳41内腔饲料进行杀菌消毒，第一电机46驱动第一皮带轮47间歇性顺时针或逆时针方向转动，由于第二皮带轮48和第一皮带轮47通过传动皮带49传动连接，进而使传动皮带49在第一皮带轮47旋转力的作用下间歇性顺时针或逆时针方向转动，并使传动皮带49在第二皮带轮48的配合下驱动丝杠410间歇性顺时针或逆时针方向转动，由于丝杠410的外壁左右两侧开设有正反螺纹，促使左右两个丝杠螺母411在丝杠410旋转力的作用下同步向内侧或向外侧往复移动，进而在限位滑块414的限位作用下，使左右两个丝杠螺母411分别带动对应位置上的扁管412喷洒过程中间歇性向内侧或向外侧往复移动，进而提高扁管412的喷洒面积，第一电机46驱动第一皮带轮47转动过程中带动丝带搅拌杆45在灭菌机构外壳41的内腔底端间歇性顺时针或逆时针方向转动，进而使灭菌机构外壳41内腔底端饲料在丝带搅拌杆45旋转力的作用下前后翻动，以使灭菌机构外壳41内腔饲料与药液混合均匀，灭菌灯44对灭菌机构外壳41内腔饲料进行紫外线杀菌作业，杀菌后的饲料由出料阀管43穿过进料管52进入至定量给料机构外壳51内腔并落在相邻两个挡板55之间间隙处，工作人员控制电控箱3启动第二电机56,第二电机56驱动转轴54顺时针转动，转轴54带动自身外壁上的四个挡板55在定量给料机构外壳51的内腔均顺时针转动，进而使饲料在挡板55旋转力的作用下依次转动至出料管53上方对应位置处，并由出料管53定量投放饲料至饲料槽6内以对畜牧物进行喂养，从而可采用药液与饲料自动混合方式对畜牧饲料高效灭菌消毒，避免高温烘干造成饲料内部水分流失异响口感和喂养效果，并且使畜牧饲料杀菌更加全面，防止残留有未处理的畜牧饲料，实用性强。

在本实用新型的描述中，需要理解的是，术语“顶端”、“底端”、“一端”、“前侧”、“后侧”、“另一端”、“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作；同时除非另有明确的规定和限定，术语“安装”、“螺钉连接”、“插接”、“过盈配合”、“设置”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
