可重复利用的智能耳标的制作方法

本实用新型涉及物联网领域，尤其涉及可重复利用的智能耳标。

背景技术：

生产风险、市场风险、质量风险是困扰养殖产业的主要风险。智能猪耳标可以提供生猪量及供应量数据，不仅解决地方政府对养殖生猪数据难以统计的问题，更可以为生猪养殖全链条提供追溯源，保障猪肉市场的食品安全。同时可以加强对生猪的监督和追踪力度，提高养殖效益，更可以有效解决保险公司被“骗保”的隐患。产品主要应用于生猪智能穿戴设备、猪联网与人工智能，并配合信息管理与数据分析。

现有的智能猪耳标多为一次性产品，即将产品安装于猪耳之后，若要将其卸下，必须进行暴力拆解，对产品进行破坏，而无法重复使用，这就造成智能猪耳标的使用成本增加，因此还存在一定的改进空间。

技术实现要素：

本实用新型针对现有技术的缺点，提供了一种可重复利用的智能耳标，不仅能够稳固安装于猪耳上，而且卸下后可以再次使用，从而降低产品的使用成本。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种可重复利用的智能耳标，包括安装部和标识部，安装部包括穿耳钉、设置于穿耳钉尾端的钉帽、安装座、设置于安装座内以供穿耳钉插入的针槽，安装座的侧面开设有针孔以供穿耳钉进入至针槽内；针槽的内壁两侧均设置有卡接球，穿耳钉的外壁并于靠近钉帽的位置开设有供卡接球卡嵌的环槽；针槽内滑移设置有滑移套设于穿耳钉的套环，套环靠近针孔的端面抵接于卡接球，针槽的底部设置有连接于套环端面的弹性件以使套环具有靠近针孔的趋势；针槽的内侧壁与针孔之间过渡有圆弧面以使卡接球具有夹紧穿耳钉的趋势。

采用上述方案，在弹性件的压迫下，套环能够将卡接球限制于圆弧面内；当穿耳钉通过针孔插入至针槽内，穿耳钉能够将卡接球顶开并穿过套环；当穿耳钉滑移至环槽与卡接球相对的位置，卡接球能够在圆弧面的引导作用下卡接于环槽内，以将穿耳钉限制于针槽内，从而完成穿耳钉与安装座的连接，进而能够将智能耳标安装于猪耳上；拆卸智能耳标时，将强磁物体靠近安装座的尾端，通过磁力吸附卡接球及套环，卡接球及套环能够克服弹性件的弹力滑移至针槽的底部，使得卡接球能够脱离环槽，从而解除穿耳钉的锁定，以使穿耳钉能够从针槽内拔出，便于下次使用。

作为优选，卡接球由铁磁性材料制成。

作为优选，套环由铁磁性材料制成。

采用上述方案，使得卡接球与套环能够更加容易被外部的强磁物体吸附。

作为优选，弹性件为套设于穿耳钉的压簧，压簧的一端抵接于套环的端面，压簧的另一端抵接于针槽的底部。

采用上述方案，压簧结构简单，成本低，其能有效增加套环及卡接球复位时的灵敏性。

作为优选，钉帽内开设有容腔，容腔内设置有电路板。

采用上述方案，电路板内集成有温度检测电路、运动监测电路、rfid模块、控制电路、及led灯，其能实现生猪状态监测，并进行指示。

作为优选，容腔的底部固定有抵接于电路板的散热片，穿耳钉的尾端穿过钉帽的外壁并一体连接于散热片。

采用上述方案，散热片能够与电路板之间进行热交换，然后通过穿耳钉将热量从容腔内带走，从而提升电路板运行时的稳定性。

本实用新型由于采用了以上技术方案，具有显著的技术效果：在弹性件的压迫下，套环能够将卡接球限制于圆弧面内；当穿耳钉通过针孔插入至针槽内，穿耳钉能够将卡接球顶开并穿过套环；当穿耳钉滑移至环槽与卡接球相对的位置，卡接球能够在圆弧面的引导作用下卡接于环槽内，以将穿耳钉限制于针槽内，从而完成穿耳钉与安装座的连接，进而能够将智能耳标安装于猪耳上；拆卸智能耳标时，将强磁物体靠近安装座的尾端，通过磁力吸附卡接球及套环，卡接球及套环能够克服弹性件的弹力滑移至针槽的底部，使得卡接球能够脱离环槽，从而解除穿耳钉的锁定，以使穿耳钉能够从针槽内拔出，便于下次使用。

附图说明

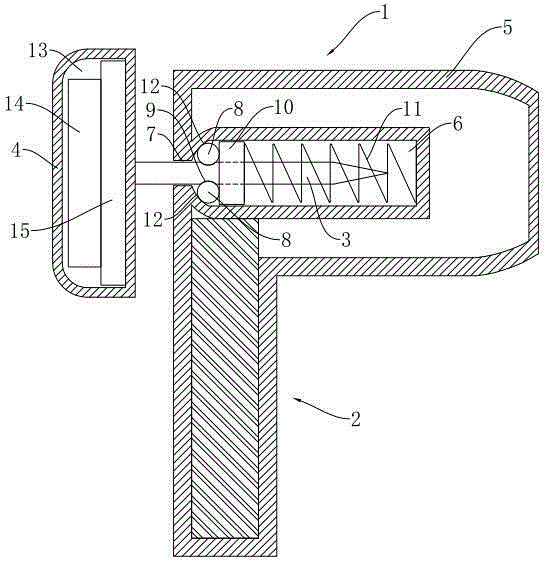

图1为本实施例中智能耳标锁止状态下的结构示意图；

图2为本实施例中智能耳标解锁状态下的结构示意图；

图3为本实施例的系统架构图。

以上附图中各数字标号所指代的部位名称如下：1、安装部；2、标识部；3、穿耳钉；4、钉帽；5、安装座；6、针槽；7、针孔；8、卡接球；9、环槽；10、套环；11、弹性件；12、圆弧面；13、容腔；14、电路板；15、散热片；16、温度检测电路；17、运动监测电路；18、rfid模块；19、控制电路；20、led灯；21、强磁物体。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

如图1至图3所示，本实施例公开的一种可重复利用的智能耳标，包括安装部1和标识部2，安装部1包括穿耳钉3、设置于穿耳钉3尾端的钉帽4、安装座5、设置于安装座5内以供穿耳钉3插入的针槽6，安装座5的侧面开设有针孔7以供穿耳钉3进入至针槽6内。其中，安装座5与标识部2一体设置。针槽6的内壁两侧均设置有卡接球8，卡接球8由铁磁性材料制成，本实施例中，卡接球8优选由不锈钢制成。穿耳钉3的外壁并于靠近钉帽4的位置开设有供卡接球8卡嵌的环槽9，环槽9的内壁呈圆弧状，以适应卡接球8的球面形状。针槽6内滑移设置有滑移套设于穿耳钉3的套环10，套环10由铁磁性材料制成，本实施例中，套环10优选由不锈钢制成。并且套环10的外径与针槽6的内径一致，以使套环10能够在针槽6内稳定滑移。套环10靠近针孔7的端面抵接于卡接球8，针槽6的底部设置有连接于套环10端面的弹性件11以使套环10具有靠近针孔7的趋势。本实施例中，弹性件11为套设于穿耳钉3的压簧，压簧的一端抵接于套环10的端面，压簧的另一端抵接于针槽6的底部。当穿耳钉3插接于针槽6内时，穿耳钉3的外壁与针槽6内壁之间的距离等于或者略大于卡接球8的球径，以使卡接球8能够于穿耳钉3及针槽6的内壁之间滑移。针槽6的内侧壁与针孔7之间过渡有圆弧面12以使卡接球8具有夹紧穿耳钉3的趋势。

更进一步的，钉帽4内开设有容腔13，容腔13内设置有电路板14。容腔13的底部固定有抵接于电路板14的散热片15，穿耳钉3的尾端穿过钉帽4的外壁并一体连接于散热片15，使得容腔13内的热量能够通过散热片15及穿耳钉3传导至钉帽4外部，以使电路板14能够稳定运行。

本实施例中，电路板14包括温度检测电路16、运动监测电路17、rfid模块18、控制电路19、及led灯20。使得智能耳标能够自动收集猪只身份、体温和运动等信息，并送达养殖管理平台进行分析。收集到的运动、耳标温度数据，首先进行时间序列分析，确定能够代表猪只特征相对稳定的温度值，并通过物联网型环境控制系统获取当前猪舍在当前时间点的环境温度值进行补偿，最终计算出猪只的表示温度值。通过综合考虑运动特征，兼顾个体与群体的表示温度值，结合生产管理系统的死淘和疾病情况，进行统计分析，给出每天的健康预警报告。

标识部2上能够蚀刻或者粘贴具备生猪基本信息的标签，便于用户及时了解生猪的基本信息。

智能耳标的具体使用过程如下：

在弹性件11的压迫下，套环10能够将卡接球8限制于圆弧面12内。安装智能耳标时，先将穿耳钉3穿透猪耳并通过针孔7插入至针槽6内，穿耳钉3能够将卡接球8顶开并穿过套环10；当穿耳钉3滑移至环槽9与卡接球8相对的位置，卡接球8能够在圆弧面12的引导作用下卡接于环槽9内，以将穿耳钉3限制于针槽6内，从而完成穿耳钉3与安装座5的连接，进而能够将智能耳标安装于猪耳上。

拆卸智能耳标时，将强磁物体21（如强力磁铁）靠近安装座5的尾端，通过磁力吸附卡接球8及套环10，卡接球8及套环10能够克服弹性件11的弹力滑移至针槽6的底部，使得卡接球8能够脱离环槽9，从而解除穿耳钉3的锁定，以使穿耳钉3能够从针槽6内拔出，并将穿耳钉3从猪耳上取下，便于下次使用。
