一种畜牧兽医用仔猪保温箱的制作方法

本实用新型涉及保温箱设备技术领域,具体为一种畜牧兽医用仔猪保温箱。



背景技术:

为了提高仔猪成活率和繁育商品猪的出栏率,市场上出现了仔猪保温箱,仔猪保温箱能够对仔猪进行保护,避免外界寒冷的环境影响仔猪的成活率,从而大大提高了仔猪的成活率,受到养殖户的欢迎,推广迅速。

现有的畜牧兽医用仔猪保温箱,虽然能够对仔猪进行加热保温的效果,但是不便于拆卸,导致仔猪在保温箱内部产生的粪便不能够清洗干净,未清洗干净的粪便长时间集聚在保温箱内部,一方面会导致保温箱臭味较重,另一方面会增加细菌的数量和加快细菌繁殖的速度,导致仔猪病死率增加,另外,现有的畜牧兽医用仔猪保温箱,虽然安装有滑轮,以便于工作人员搬运保温箱,但是安装了滑轮后,保温箱整体的高度会增加,不便于仔猪进出保温箱。



技术实现要素:

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种畜牧兽医用仔猪保温箱,解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种畜牧兽医用仔猪保温箱,包括底座、风扇、发热板和滑轮,所述底座的上表面螺纹连接有调节螺栓,所述调节螺栓的底部焊接有限位板,所述限位板的底部通过轴承连接有所述滑轮,所述底座的一侧插接有所述发热板,所述底座的上表面开设有散热孔,所述底座的上表面固定连接有两个固定块,两个所述固定块的一侧活动连接有箱体,所述箱体的内部设置有保温棉,所述箱体的内侧壁开设有两个u形槽,两个所述固定块的内壁均安装有两个弹簧,且四个所述弹簧两个为一组,两组所述弹簧的一端均固定连接有转轴座,两个所述转轴座的内壁均安装有转轴,且两个所述转轴的侧面均通过所述u形槽活动连接在所述箱体的内壁,所述风扇安装在所述箱体的顶部。

可选的,所述调节螺栓的数量有四个。

可选的,所述发热板的侧面通过螺栓连接在所述底座的一侧。

可选的,所述箱体的一侧开设有箱门,且所述箱门的外部固定连接有两个卡槽。

可选的,两个所述卡槽的内壁活动连接有活动板。

可选的,所述箱体的顶侧安装有四个玻璃板。

(三)有益效果

本实用新型提供了一种畜牧兽医用仔猪保温箱,具备以下有益效果:

1、该畜牧兽医用仔猪保温箱,通过滑轮、调节螺栓和限位板的组合设置,一方面能够便于工作人员移动保温箱,另一方面在不需要移动保温箱时,能够通过调节螺栓将滑轮缩回到底座的底部,从而使底座距离地面的高度下降,以便于仔猪进出猪笼,从而有效的提高了保温箱的实用性。

2、该畜牧兽医用仔猪保温箱,通过固定块、弹簧、转轴座和转轴的组合设置,便于工作人员清洗保温箱内部的粪便时,将箱体从底座的顶部拆卸下来,从而有助于工作人员将保温箱内部的粪便清洗干净,同时提高了工作人员的工作效率,从而为保证仔猪的健康成长提供了一定的有利条件。

附图说明

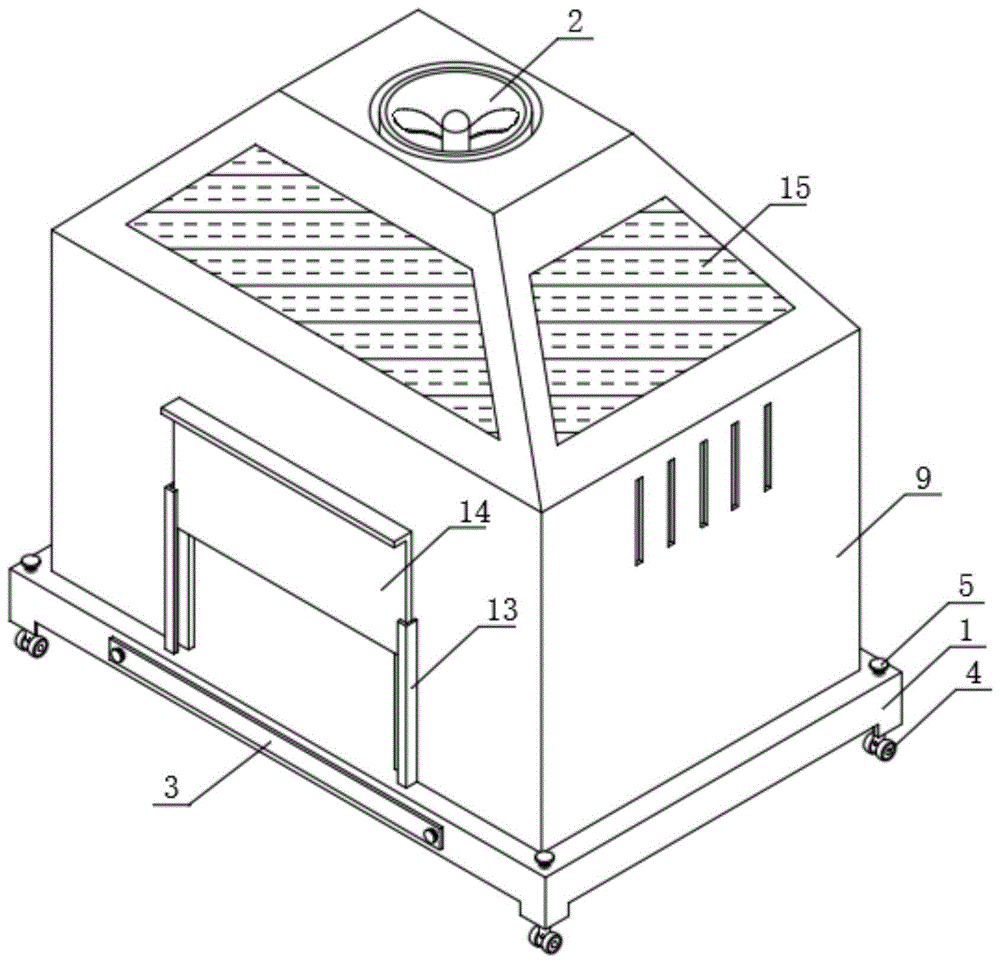

图1为本实用新型结构示意图;

图2为本实用新型底座处的结构示意图;

图3为本实用新型图2中a处放大的结构示意图;

图4为本实用新型底座和调节螺栓连接处的剖面示意图。

图中:1、底座;2、风扇;3、发热板;4、滑轮;5、调节螺栓;6、限位板;7、散热孔;8、固定块;9、箱体;10、弹簧;11、转轴座;12、转轴;13、卡槽;14、活动板;15、玻璃板。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

请参阅图1至图4,本实用新型提供一种技术方案:一种畜牧兽医用仔猪保温箱,包括底座1、风扇2、发热板3和滑轮4,风扇2和发热板3与外接电源通过导线电连接;

为了便于工作人员移动保温箱的同时方便仔猪进出保温箱,底座1的上表面螺纹连接有调节螺栓5,调节螺栓5的数量有四个,调节螺栓5的底部焊接有限位板6,限位板6的底部通过轴承连接有滑轮4,通过滑轮4、调节螺栓5和限位板6的组合设置,一方面能够便于工作人员移动保温箱,另一方面在不需要移动保温箱时,能够通过调节螺栓5将滑轮4缩回到底座1的底部,从而使底座1距离地面的高度下降,以便于仔猪进出猪笼,从而有效的提高了保温箱的实用性,底座1的一侧插接有发热板3,发热板3的侧面通过螺栓连接在底座1的一侧,底座1的上表面开设有散热孔7;

为了便于工作人员清洗保温箱内的粪便,底座1的上表面固定连接有两个固定块8,两个固定块8的一侧活动连接有箱体9,箱体9的一侧开设有箱门,且箱门的外部固定连接有两个卡槽13,两个卡槽13的内壁活动连接有活动板14,箱体9的顶侧安装有四个玻璃板15,箱体9的内部设置有保温棉,箱体9的内侧壁开设有两个u形槽,两个固定块8的内壁均安装有两个弹簧10,且四个弹簧10两个为一组,两组弹簧10的一端均固定连接有转轴座11,两个转轴座11的内壁均安装有转轴12,且两个转轴12的侧面均通过u形槽活动连接在箱体9的内壁,通过固定块8、弹簧10、转轴座11和转轴12的组合设置,便于工作人员清洗保温箱内部的粪便时,将箱体9从底座1的顶部拆卸下来,从而有助于工作人员将保温箱内部的粪便清洗干净,同时提高了工作人员的工作效率,从而为保证仔猪的健康成长提供了一定的有利条件,风扇2安装在箱体9的顶部,风扇2安装的方式为排风。

本实用新型中,该装置的工作步骤如下:

1、使用前,用棉垫将散热孔7盖上,接通风扇2和发热板3的电源,风扇2能够将箱体9内部的空气排放出来,以达到空气循环的功能,发热板3能够通过散热孔7将热量传递到箱体9的内部,然后将仔猪从活动板14处放进箱体9内部;

2、当移动保温箱时,沿着螺纹方向旋转调节螺栓5,从而使滑轮4从底座1的底部顶出即可,移动完成后,沿着螺纹方向反向旋转调节螺栓5,从而使滑轮4缩回底座1的底部即可;

3、当清洗保温箱时,向上提拉箱体9,从而使转轴12向固定块8处挤压转轴座11,从而使弹簧10压缩即可将箱体9从底座1的顶部取下,以便于工作人员清洗保温箱内的粪便。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
