一种养殖场喂养装置的制作方法

本实用新型涉及喂养装置领域，尤其涉及一种养殖场喂养装置。

背景技术：

复合微生物喂养料是通过益生菌菌液将喂养料原料转化为微生物菌体蛋白、生物活性小肽类氨基酸的生物喂养料。该产品不但可以弥补常规喂养料中容易缺乏的氨基酸，而且能使其它粗喂养料原料营养成份迅速转化，达到增强消化吸收利用效果。益生菌菌液是复合微生物喂养料生产所必须的原材料之一。目前，益生菌菌液在添加过程中存在的不足之处在于：由于所添加的益生菌菌液在冬天较低温度下容易凝固，给益生菌菌液的添加带来一些不便。

技术实现要素：

为了解决上述背景技术中所提到的问题，本实用新型提供了一种养殖场喂养装置，避免益生菌菌液在冬天较低的温度下发生凝固。

一种养殖场喂养装置，包括：

喂养料储藏筒，所述喂养料储藏筒的顶部设有进料口，所述喂养料储藏筒底部设有出料口，所述出料口上设有阀门；

菌液储藏装置，所述菌液储藏装置包括用于储存益生菌菌液的筒体、第一加热装置，所述第一加热装置用于调节筒体内部储存的益生菌菌液的温度，所述筒体顶部设有投料口，所述筒体还通过管道与所述喂养料储藏筒连通，所述管道上设有液泵；

第二加热装置，所述第二加热装置用于调节所述喂养料储藏筒内部储藏的喂养料的温度；

支架，所述喂养料储藏筒设在支架上。

进一步地，所述第一加热装置为第一恒温加热棒，所述筒体侧壁下方设有第一安装孔，所述第一恒温加热棒固定插接在第一安装孔中并伸入到筒体内部。

进一步地，所述第二加热装置为第二恒温加热棒；所述喂养料储藏筒侧壁下方设有第二安装孔，所述第二恒温加热棒固定插接在第二安装孔中并伸入到喂养料储藏筒内部。

进一步地，所述喂养料储藏筒顶部设有光电转换器件，所述光电转换器件电连接有蓄电模块，所述蓄电模块分别与第一加热装置、第二加热装置、液泵电性连接。

进一步地，所述喂养料储藏筒顶部为锥形结构，所述进料口设在锥形结构的顶部，所述光电转换器件为柔性太阳能电池，所述柔性太阳能电池固定连接在锥形结构的外壁上。

进一步地，所述蓄电模块为蓄电池。

本实用新型的有益效果是：

1、本实用新型设有第一恒温加热棒、第二恒温加热棒，方便对通过筒体内的益生菌菌液的温度以及喂养料储藏筒内喂养料的温度进行调节，防止益生菌菌液、喂养料在冬天的较低温度下发生凝固。

2、本实用新型设有光电转换器件，利用光能为第一加热装置、第二加热装置、液泵供电，节能环保。

附图说明

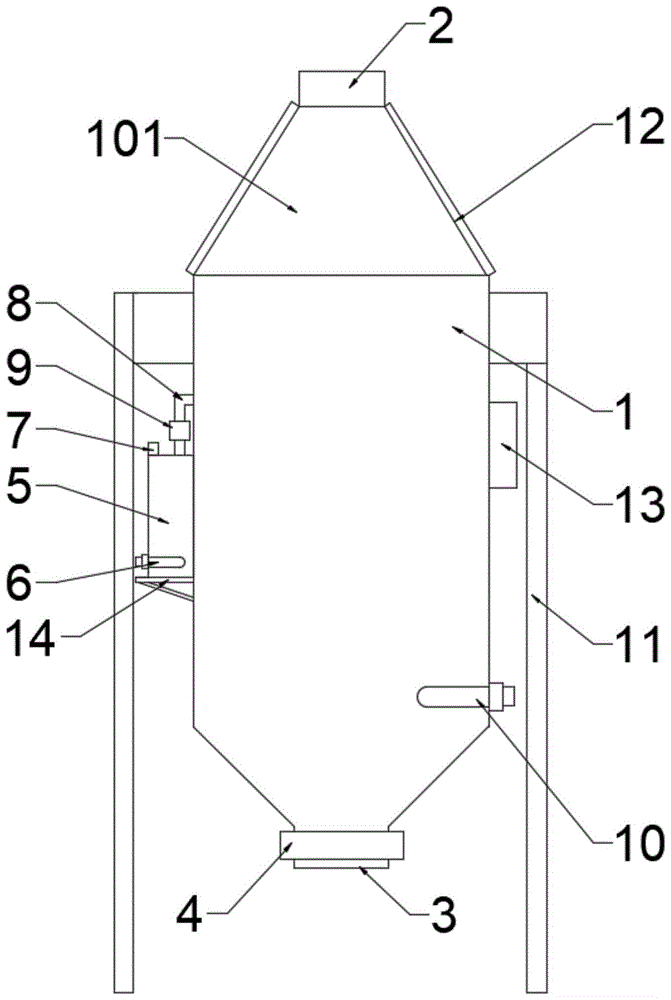

图1为本实用新型的结构示意图。

其中，1为喂养料储藏筒，101为锥形结构，2为进料口，3为出料口，4为阀门，5为筒体，6为第一加热装置，7为投料口，8为管道，9为液泵，10为第二加热装置，11为支架，12为光电转换器件，13为蓄电模块，14为安装架。

具体实施方式

下面结合附图，通过具体实施例对本实用新型做进一步详细说明。

如图所示的一种养殖场喂养装置，包括：

喂养料储藏筒1，喂养料储藏筒1的顶部设有进料口2，喂养料储藏筒1底部设有出料口3，出料口3上设有阀门4；

菌液储藏装置，菌液储藏装置包括用于储存益生菌菌液的筒体5、第一加热装置6，第一加热装置6用于调节筒体5内部储存的益生菌菌液的温度，筒体5顶部设有投料口7，筒体5还通过管道8与喂养料储藏筒1连通，管道8上设有液泵9；喂养料储藏筒1外壁上固定连接有安装架14，筒体5固定连接在安装架14上；其中，第一加热装置6可调节筒体5内储存的益生菌菌液的温度，避免益生菌菌液在冬天较低温度的情况下发生凝固。

第二加热装置10，第二加热装置10用于调节喂养料储藏筒1内部储藏的喂养料的温度。

支架11，喂养料储藏筒1设在支架11上。

其中，第一加热装置6为第一恒温加热棒，筒体5侧壁下方设有第一安装孔，第一恒温加热棒6固定插接在第一安装孔中并伸入到筒体5内部。第二加热装置10为第二恒温加热棒；喂养料储藏筒1侧壁下方设有第二安装孔，第二恒温加热棒固定插接在第二安装孔中并伸入到喂养料储藏筒1内部。第一恒温加热棒、第二恒温加热棒均为现有技术，可选用西龙xl-999加热棒或其他恒温加热棒，第一恒温加热棒的温度调节端设在筒体5的外部，第一恒温加热棒的加热端设在筒体5的内部；第二恒温加热棒的温度调节端设在调节喂养料储藏筒1的外部，第二恒温加热棒的加热端设在喂养料储藏筒1的内部。

另外，喂养料储藏筒1顶部还设有光电转换器件12，光电转换器件12电连接有蓄电模块13，蓄电模块13固定连接在喂养料储藏筒1的外壁上，蓄电模块13为蓄电池，蓄电模块13分别与第一加热装置6、第二加热装置10、液泵9电性连接。其中，喂养料储藏筒1顶部为锥形结构101，进料口2设在锥形结构101的顶部，光电转换器件12为柔性太阳能电池，柔性太阳能电池固定连接在锥形结构101的外壁上。通过锥形结构，增大了能够铺贴柔性太阳能电池的面积。

本实用新型在具体实施时：将喂养料(饲料和水)通过进料口2送入喂养料储藏筒1，柔性太阳能电池吸收光能转化为电能，为第一恒温加热装置6、第二恒温加热装置10、液泵9供电。通过第一恒温加热棒调节筒体5内益生菌菌液的温度，第一恒温加热棒的温度设定为35℃，防止益生菌菌液在冬天的较低温度下发生凝固。打开液泵9，将筒体5内的益生菌菌液输送至喂养料储藏筒1中，第二恒温加热棒调节喂养料储藏筒1内喂养料的温度，第二恒温加热棒的温度设定为35℃，防止喂养料储藏筒1内的喂养料在冬天较低温度下发生凝固。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
