一种便于灌溉的农业大棚的制作方法

本实用新型涉及农业大棚技术领域，具体为一种便于灌溉的农业大棚。

背景技术：

大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛，当前大棚已用于盆花及切花栽培；果树生产用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林业生产用于林木育苗、观赏树木的培养等；养殖业用于养蚕、养鸡、养牛、养猪、鱼及鱼苗等。

为了保证农业大棚内部的蔬菜正常生长，需要用到灌溉设备对蔬菜进行灌溉，但是，现有灌溉设备的喷头角度不能调节，不便于使用者灌溉，浪费了使用者大量的时间，降低了农业大棚的实用性。

技术实现要素：

为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种便于灌溉的农业大棚，具备便于灌溉的优点，解决了现有的灌溉设备喷头角度不能调节的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于灌溉的农业大棚，包括农业大棚本体，所述农业大棚本体内壁的底部设置有载板，所述载板的顶部固定连接有水箱，所述水箱右侧的顶部连通有进水管，所述水箱的顶部设置有水泵，所述水泵的输入端连通有水管，所述水管的底部贯穿至水箱的内部，所述水泵的输出端连通有支管，所述支管的两端均连通有伸缩软管，所述伸缩软管的外端连通有喷头，所述水箱顶部的两侧均固定连接有壳体，所述壳体的顶部固定连接有合页，所述合页的顶部与喷头的底部固定连接，所述壳体的内部横向固定连接有滑杆，所述滑杆的表面滑动连接有滑环，所述滑环的底部固定连接有移动板，所述移动板的内侧固定连接有气缸，所述气缸的内端与壳体的内壁固定连接，所述滑环的正面活动连接有连板，所述连板的顶部贯穿至壳体的外部，所述连板背面的顶部活动连接有连接块，所述连接块的顶部与喷头的底部固定连接。

作为本实用新型优选的，所述载板底部的两侧均固定连接有滚轮，所述滚轮与载板配合使用。

作为本实用新型优选的，所述水箱正面的顶部固定连接有推把，所述推把与水箱配合使用。

作为本实用新型优选的，所述水箱内部的右侧竖向固定连接有滤网，所述滤网与水箱配合使用。

作为本实用新型优选的，所述水泵的底部固定连接有减震垫，所述减震垫的底部与水箱的顶部固定连接。

作为本实用新型优选的，所述壳体的顶部开设有通孔，所述通孔与连板配合使用。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置农业大棚本体、载板、水箱、进水管、水泵、水管、支管、伸缩软管、喷头、壳体、合页、滑杆、滑环、移动板、气缸、连板和连接块的配合使用，解决了现有的灌溉设备喷头角度不能调节的问题，该便于灌溉的农业大棚，具备便于灌溉的优点，灌溉设备的喷头角度不能调节，便于使用者灌溉，节省了使用者大量的时间，提高了农业大棚的实用性。

2、本实用新型通过设置滚轮，能够增加载板的移动性，提高了滚轮的实用性。

3、本实用新型通过设置推把，能够便于使用者通过推把推动水箱，提高了推把的实用性。

4、本实用新型通过设置滤网，能够对水箱内部的水进行过滤，防止杂质堵塞喷头，影响灌溉进度。

5、本实用新型通过设置减震垫，能够减少水泵的震动，延长了水泵的使用寿命。

6、本实用新型通过设置通孔，能够配合连板使用，防止连板运动时倾斜，提高了通孔的实用性。

附图说明

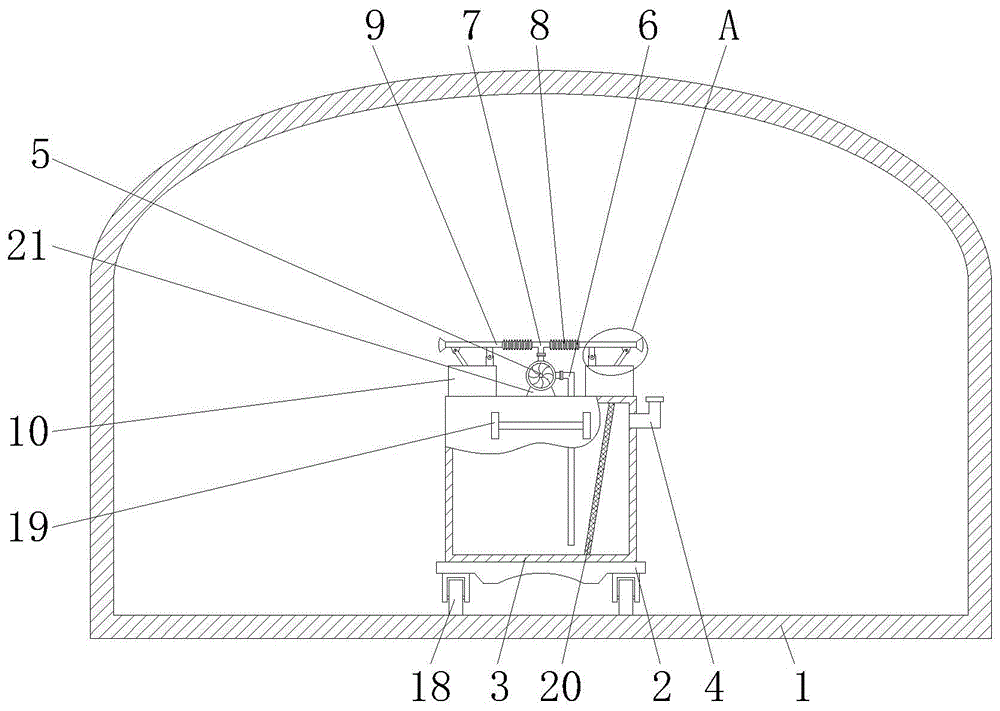

图1为本实用新型结构示意图；

图2为本实用新型图1中壳体的结构剖视图；

图3为本实用新型图1中a处结构放大图；

图4为本实用新型图1中推把的结构立体图。

图中：1、农业大棚本体；2、载板；3、水箱；4、进水管；5、水泵；6、水管；7、支管；8、伸缩软管；9、喷头；10、壳体；11、合页；12、滑杆；13、滑环；14、移动板；15、气缸；16、连板；17、连接块；18、滚轮；19、推把；20、滤网、21、减震垫；22、通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至图4所示，本实用新型提供的一种便于灌溉的农业大棚，包括农业大棚本体1，农业大棚本体1内壁的底部设置有载板2，载板2的顶部固定连接有水箱3，水箱3右侧的顶部连通有进水管4，水箱3的顶部设置有水泵5，水泵5的输入端连通有水管6，水管6的底部贯穿至水箱3的内部，水泵5的输出端连通有支管7，支管7的两端均连通有伸缩软管8，伸缩软管8的外端连通有喷头9，水箱3顶部的两侧均固定连接有壳体10，壳体10的顶部固定连接有合页11，合页11的顶部与喷头9的底部固定连接，壳体10的内部横向固定连接有滑杆12，滑杆12的表面滑动连接有滑环13，滑环13的底部固定连接有移动板14，移动板14的内侧固定连接有气缸15，气缸15的内端与壳体10的内壁固定连接，滑环13的正面活动连接有连板16，连板16的顶部贯穿至壳体10的外部，连板16背面的顶部活动连接有连接块17，连接块17的顶部与喷头9的底部固定连接。

参考图1，载板2底部的两侧均固定连接有滚轮18，滚轮18与载板2配合使用。

作为本实用新型的一种技术优化方案，通过设置滚轮18，能够增加载板2的移动性，提高了滚轮18的实用性。

参考图1，水箱3正面的顶部固定连接有推把19，推把19与水箱3配合使用。

作为本实用新型的一种技术优化方案，通过设置推把19，能够便于使用者通过推把19推动水箱3，提高了推把19的实用性。

参考图1，水箱3内部的右侧竖向固定连接有滤网20，滤网20与水箱3配合使用。

作为本实用新型的一种技术优化方案，通过设置滤网20，能够对水箱3内部的水进行过滤，防止杂质堵塞喷头9，影响灌溉进度。

参考图1，水泵5的底部固定连接有减震垫21，减震垫21的底部与水箱3的顶部固定连接。

作为本实用新型的一种技术优化方案，通过设置减震垫21，能够减少水泵5的震动，延长了水泵5的使用寿命。

参考图2，壳体10的顶部开设有通孔22，通孔22与连板16配合使用。

作为本实用新型的一种技术优化方案，通过设置通孔22，能够配合连板16使用，防止连板16运动时倾斜，提高了通孔22的实用性。

本实用新型的工作原理及使用流程：使用时，操作员通过进水管4将水加注至水箱3的内部，滤网20对水进行过滤，水泵5工作通过水管6、支管7和伸缩软管8将水箱3内部的水抽送至喷头9的内部，经喷头9对蔬菜进行灌溉，气缸15工作带动移动板14向外侧移动，移动板14带动滑环13在滑杆12的表面向外侧滑动，滑环13向外侧滑动与连板16和连接块17配合带动喷头9以合页11为中心转动倾斜，达到喷洒角度可调节的目的，便于使用者灌溉蔬菜。

综上所述：该便于灌溉的农业大棚，通过设置农业大棚本体1、载板2、水箱3、进水管4、水泵5、水管6、支管7、伸缩软管8、喷头9、壳体10、合页11、滑杆12、滑环13、移动板14、气缸15、连板16和连接块17的配合使用，解决了现有的灌溉设备喷头角度不能调节的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
