一种基于物联网的农业大棚的制作方法

本实用新型属于农业大棚技术领域，具体涉及一种基于物联网的农业大棚。

背景技术：

随着高分子聚合物-聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果。我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果。大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。

现在大棚很多都使用物联网进行精准控制种植，但是传统的大棚大多没有拍摄监测设备，不能对植物的生长进行监测和记录。

因此针对这一现状，迫切需要设计和生产一种基于物联网的农业大棚，以满足实际使用的需要。

技术实现要素：

本实用新型的目的在于提供一种基于物联网的农业大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于物联网的农业大棚，包括大棚本体、plc、监测机构和通风机构，所述大棚本体由薄膜和骨架组成，所述大棚本体的骨架的底端连接有直线往复电机，直线往复电机的底端连接有监测机构，所述大棚本体的骨架的内壁还连接有两组通风机构、多组置物机构和一组plc；

所述监测机构包括固定板、摄像头、二氧化碳浓度传感器和湿度传感器，所述直线往复电机的底端焊接有口字型的固定板，所述固定板的内壁通过多组螺钉连接有两组摄像头、一组二氧化碳浓度传感器和一组湿度传感器。

优选的，所述通风机构包括鼓风机、连通斗和连通管，所述鼓风机的底端通过多组沉头螺栓与大棚本体的骨架连接，所述鼓风机的两侧均焊接有连通斗，两组连通斗的另一侧均焊接有连通管，所述连通管靠近直线往复电机的侧面均开设有多组等距排列的通气孔，连通管通过多组固定夹与骨架连接，两组通风机构的鼓风机的风向相反。

优选的，所述置物机构包括u字型的连接板、置物盒和盒盖，所述连接板由两组竖向部和一组连接部一体成型构成，所述连接板的一组竖向部通过两组连接螺栓与大棚本体的骨架连接，连接板的另一组竖向部通过两组连接螺栓与置物盒连接，所述置物盒的侧面开设有置物通道，且置物通道的两组竖向内壁均开设有滑槽，两组滑槽内滑动连接有活动板，所述置物盒的外周套接有盒盖。

优选的，两组所述摄像头设置在二氧化碳浓度传感器和湿度传感器之间，两组摄像头关于固定板对称设置。

优选的，所述plc通过电线与直线往复电机、摄像头、二氧化碳浓度传感器、湿度传感器和鼓风机电性连接。

本实用新型的技术效果和优点：该基于物联网的农业大棚，直线往复电机的带动，使得摄像头也能来回移动，从而对大棚本体内的植物进行监测和记录，二氧化碳浓度传感器和湿度传感器能够对不同大棚本体不同的区域进行监测，从而了解大棚本体内部的环境均匀度情况；两组通风机构的鼓风机的带动，使得空气得以循环流通，连通管的多组通气孔的设计，使得连通管不止两组通气通道，进而保证空气的均匀度；置物机构的置物盒能够放置不同的气体发生设备，满足不同的使用需要，连接板的设计，能够使得置物盒能够在高处或者地面；该基于物联网的农业大棚，不仅能进行来回监测和记录，还能辅助提升空气流通和空气均匀度。

附图说明

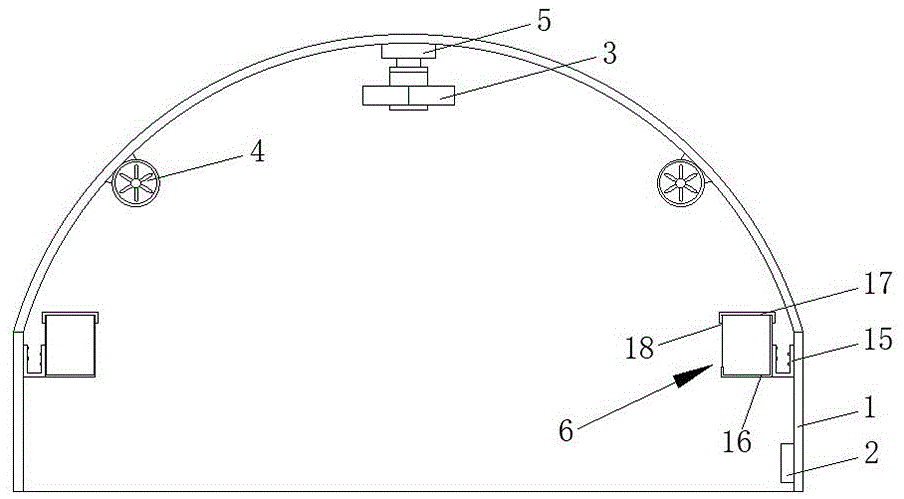

图1为本实用新型的剖视图；

图2为本实用新型的监测机构的结构示意图；

图3为本实用新型的通风机构的结构示意图；

图4为本实用新型的电路连接图。

图中：1大棚本体、2plc、3监测机构、4通风机构、5直线往复电机、6置物机构、8固定板、9摄像头、10二氧化碳浓度传感器、11湿度传感器、12鼓风机、13连通斗、14连通管、15连接板、16置物盒、17盒盖、18活动板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后、内和外等方向均是以本实用新型所示的图中的上、下、左、右、前、后、内和外等方向为准，在此一并说明。

本实用新型提供了如图1-4所示的一种基于物联网的农业大棚，包括大棚本体1、plc2、监测机构3和通风机构4，所述大棚本体1由薄膜和骨架组成，所述大棚本体1的骨架的底端连接有直线往复电机5，直线往复电机5的底端连接有监测机构3，所述大棚本体1的骨架的内壁还连接有两组通风机构4、多组置物机构6和一组plc2；

所述监测机构3包括固定板8、摄像头9、二氧化碳浓度传感器10和湿度传感器11，所述直线往复电机5的底端焊接有口字型的固定板8，所述固定板8的内壁通过多组螺钉连接有两组摄像头9、一组二氧化碳浓度传感器10和一组湿度传感器11。

具体的，所述通风机构4包括鼓风机12、连通斗13和连通管14，所述鼓风机12的底端通过多组沉头螺栓与大棚本体1的骨架连接，所述鼓风机12的两侧均焊接有连通斗13，两组连通斗13的另一侧均焊接有连通管14，所述连通管14靠近直线往复电机5的侧面均开设有多组等距排列的通气孔，起到提升空气均匀度的作用，连通管14通过多组固定夹与骨架连接，两组通风机构4的鼓风机12的风向相反，起到配套的空气循环流通。

具体的，所述置物机构6包括u字型的连接板15、置物盒16和盒盖17，所述连接板15由两组竖向部和一组连接部一体成型构成，所述连接板15的一组竖向部通过两组连接螺栓与大棚本体1的骨架连接，连接板15的另一组竖向部通过两组连接螺栓与置物盒16连接，所述置物盒16的侧面开设有置物通道，且置物通道的两组竖向内壁均开设有滑槽，两组滑槽内滑动连接有活动板18，活动板18的拆卸，方便从一侧通气，所述置物盒16的外周套接有盒盖17。

具体的，两组所述摄像头9设置在二氧化碳浓度传感器10和湿度传感器11之间，两组摄像头9关于固定板8对称设置，摄像头9的拍摄部分设置在下方，用以对下面的植物进行拍摄和记录。

具体的，所述plc2通过电线与直线往复电机5、摄像头9、二氧化碳浓度传感器10、湿度传感器11和鼓风机12电性连接，湿度传感器11可选为天空科技的湿度传感器，直线往复电机5可选为bo-126电机。

工作原理，该基于物联网的农业大棚，在置物盒16内放置不同使用需要的气体发生仪器，拆下活动板18或者盒盖17进行通气，或者拆下连接螺栓将置物盒16置于指定位置，利用plc2编码好程序，然后开启直线往复电机5、摄像头9、二氧化碳浓度传感器10、湿度传感器11和鼓风机12，直线往复电机5带动监测机构3来回移动，从而进行监测和记录，鼓风机12的开启，起到辅助空气流通和空气均匀的作用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
