一种园林绿化植物攀爬架的制作方法

本实用新型涉及园林绿化技术领域，具体为一种园林绿化植物攀爬架。

背景技术：

园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。

现有的园林绿化植物攀爬架只有一个攀爬架框架，会造成多颗藤蔓植株同时缠绕在一个支柱上，使藤蔓植株无法吸收足够的光照，影响生长，并且攀爬架无法调节长度和高度，实用性较低，不能很好的满足人们的使用需求，针对上述情况，在现有的园林绿化植物攀爬架基础上进行技术创新。

技术实现要素：

本实用新型的目的在于提供一种园林绿化植物攀爬架，以解决上述背景技术中提出现有的园林绿化植物攀爬架只有一个攀爬架框架，会造成多颗藤蔓植株同时缠绕在一个支柱上，使藤蔓植株无法吸收足够的光照，影响生长，并且攀爬架无法调节长度和高度，实用性较低，不能很好的满足人们的使用需求问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林绿化植物攀爬架，包括支架和喷头，所述支架的外表面设置有限位孔，且支架的左右两端均设置有套杆，所述套杆的内部设置有连接件，且连接件的前端连接有弹簧，所述弹簧的前端连接有卡块，所述套杆的外部连接有加固件，且加固件的下端设置有支柱，所述支柱的外表面设置有螺孔，且螺孔的内部设置有螺钉，所述支柱的下端安装有加长杆，且加长杆的下端安装有支脚，所述喷头安装于支架的上端，且喷头的外部设置有顶棚，所述支架的下端中间安装有水泵，且水泵的下端安装有连接管，所述连接管的内部安装有伸缩管，且连接管的下端连接有水箱。

优选的，所述连接件通过弹簧与卡块之间构成弹性结构，且连接件设置为圆弧形结构。

优选的，所述限位孔与卡块的外形尺寸相吻合，且限位孔设置有13组。

优选的，所述支柱通过螺孔和螺钉与加长杆之间为螺纹连接，且螺孔设置为6组。

优选的，所述顶棚与支架之间构成半包围结构，且顶棚设置为镂空网状结构。

优选的，所述伸缩管与连接管之间为螺纹连接，且连接管与支架之间为焊接。

优选的，所述水箱通过水泵、连接管和伸缩管与喷头之间构成连通结构，且喷头与顶棚之间构成垂直结构。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型设置有圆弧形的连接件，能够使连接件与弹簧之间连接的更加牢固，弹簧起到支撑作用，能够辅助卡块进行移动，并且促使卡块在无外力作用在恢复原位，设置有13组限位孔，能够根据不同位置的限位孔加长套杆的长度，起到调节攀爬架长度的作用；

2、本实用新型设置有6组螺孔，螺钉通过不同高低的螺孔对加长杆进行固定，便于调节攀爬架的高度，设置有顶棚，避免植株缠绕在一起，影响植株对光照的吸收，有利于植物更好的生长；

3、本实用新型设置有可拆卸伸缩管，便于更换伸缩管，并且伸缩管能够随着攀爬架的高度而进行伸缩，设置有喷头方便对攀爬架上端的植物进行浇灌。

附图说明

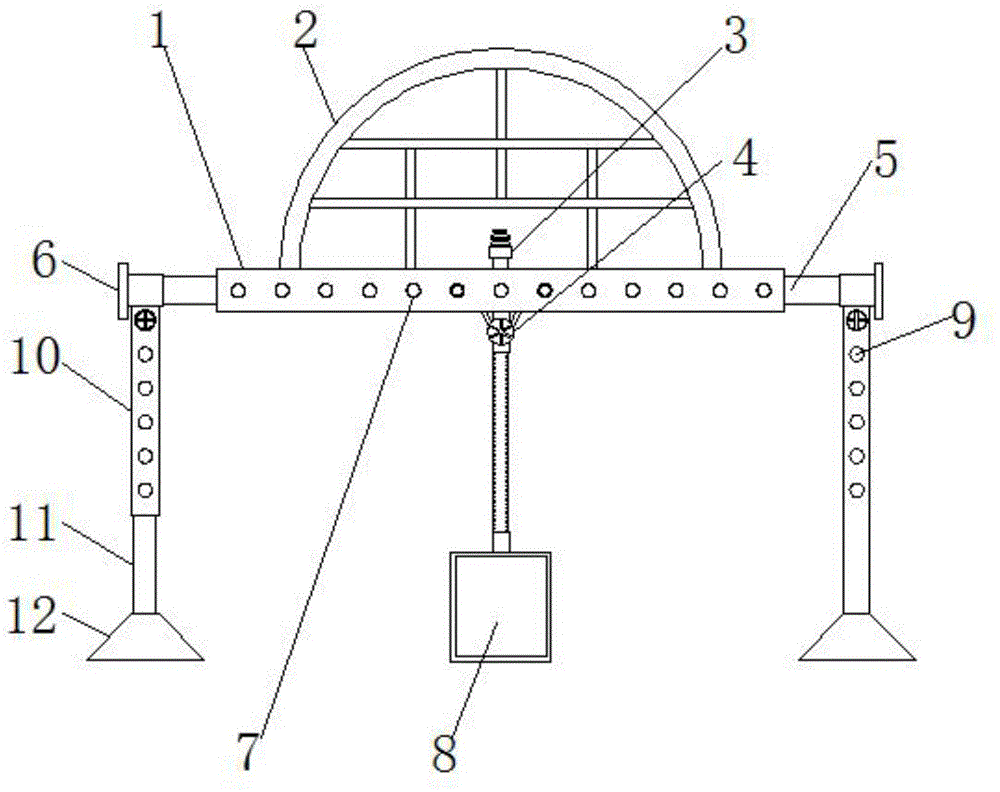

图1为本实用新型主视结构示意图；

图2为本实用新型套杆的内部结构示意图；

图3为本实用新型螺钉的侧视结构示意图；

图4为本实用新型伸缩管与连接管连接处结构示意图。

图中：1、支架；2、顶棚；3、喷头；4、水泵；5、套杆；6、加固件；7、限位孔；8、水箱；9、螺孔；10、支柱；11、加长杆；12、支脚；13、卡块；14、弹簧；15、连接件；16、螺钉；17、连接管；18、伸缩管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种园林绿化植物攀爬架，包括支架1和喷头3，支架1的外表面设置有限位孔7，且支架1的左右两端均设置有套杆5，套杆5的内部设置有连接件15，且连接件15的前端连接有弹簧14，弹簧14的前端连接有卡块13，连接件15通过弹簧14与卡块13之间构成弹性结构，且连接件15设置为圆弧形结构，设置有圆弧形的连接件15，能够使连接件15与弹簧14之间连接的更加牢固，弹簧14起到支撑作用，能够辅助卡块13进行移动，并且促使卡块13在无外力作用在恢复原位；限位孔7与卡块13的外形尺寸相吻合，且限位孔7设置有13组，设置有13组限位孔7，能够根据不同位置的限位孔7加长套杆5的长度，起到调节攀爬架长度的作用；

套杆5的外部连接有加固件6，且加固件6的下端设置有支柱10，支柱10的外表面设置有螺孔9，且螺孔9的内部设置有螺钉16，支柱10的下端安装有加长杆11，且加长杆11的下端安装有支脚12，支柱10通过螺孔9和螺钉16与加长杆11之间为螺纹连接，且螺孔9设置为6组，设置有6组螺孔9，螺钉16通过不同高低的螺孔9对加长杆11进行固定，便于调节攀爬架的高度；喷头3安装于支架1的上端，且喷头3的外部设置有顶棚2，顶棚2与支架1之间构成半包围结构，且顶棚2设置为镂空网状结构，设置有顶棚2，避免植株缠绕在一起，影响植株对光照的吸收，有利于植物更好的生长；

支架1的下端中间安装有水泵4，且水泵4的下端安装有连接管17，连接管17的内部安装有伸缩管18，且连接管17的下端连接有水箱8，伸缩管18与连接管17之间为螺纹连接，且连接管17与支架1之间为焊接，设置有可拆卸伸缩管18，便于更换伸缩管18，并且伸缩管18能够随着攀爬架的高度而进行伸缩；水箱8通过水泵4、连接管17和伸缩管18与喷头3之间构成连通结构，且喷头3与顶棚2之间构成垂直结构，设置有喷头3方便对攀爬架上端的植物进行浇灌。

工作原理：在使用该园林绿化植物攀爬架时，首先，按动卡块13，卡块13向内对弹簧14施加作用力，弹簧14进行压缩，此时卡块13脱离限位孔7进入支架1内部，拉动套杆5进行左右移动，将攀爬架调整到合适长度，将卡块13对准限位孔7，此时连接件15上的弹簧14向外对卡块13施加弹力，将卡块13顶出，对套杆5位置进行限定，随后拉动加长杆11，调节攀爬架的高度，高度调节完成后通过将螺钉16拧入相应的螺孔9将支柱10和加长杆11进行固定，此时伸缩管18随着攀爬架高度的增加进行伸张，随后将支脚12放置在需要的地方，藤蔓植株顺着支柱10向上缠绕生长，之后到达顶棚2处，顶棚2内部设置有网格，可供植株进行攀附，启动水泵4，水泵4将水箱8内的水通过伸缩管18和连接管17从喷头3处喷出，对植株进行浇灌，这就是该园林绿化植物攀爬架的工作原理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
