一种农业育苗用洒水装置的制作方法

本实用新型涉及农业育苗技术领域，具体为一种农业育苗用洒水装置。

背景技术：

在农业育苗的过程中经常使用到温室对幼苗进行集中培育，现有市场上的农业育苗用洒水装置不具备使用节能环保的功能，在使用过程中无法利用环境资源进行洒水使用，水资源耗费较多，不利于成本的节约。

技术实现要素：

本实用新型的目的在于提供一种农业育苗用洒水装置，具备节能环保的优点，解决了现有市场上的农业育苗用洒水装置不具备使用节能环保的功能，在使用过程中无法利用环境资源进行洒水使用，水资源耗费较多，不利于成本节约的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农业育苗用洒水装置，包括育苗房，所述育苗房的表面固定连接有储水仓，所述储水仓的内侧连通有抽水管，所述抽水管远离储水仓的一侧连通有第二水泵，所述第二水泵的左侧连通有送水管，所述送水管远离第二水泵的一侧连通有环形管，所述环形管的外侧通过安装块与育苗房的连接处固定连接，所述环形管的内侧连通有连通固定管，所述连通固定管的内侧连通有辅助管，所述环形管和辅助管的表面均连通有雾化喷头，所述育苗房的左侧固定连接有第一水泵，所述第一水泵的左侧连通有进水管，所述第一水泵的顶部连通有连通管，所述连通管远离第一水泵的一侧贯穿育苗房并与环形管的连接处相连通。

优选的，所述育苗房顶部的两侧均固定连接有透明亚克力，所述透明亚克力与育苗房的接触面固定连接有密封橡胶。

优选的，所述储水仓的底部固定连接有放置板，所述放置板的右侧与育苗房的连接处固定连接，所述放置板的底部固定连接有加强杆，所述加强杆的底部与育苗房的连接处固定连接。

优选的，所述育苗房内腔底部的两侧均放置有培养架，所述培养架为阶梯形状。

优选的，所述储水仓的外侧连通有排液管，所述抽水管的内腔固定连接有滤网。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过育苗房、第一水泵、进水管、连通管、第二水泵、抽水管、储水仓、送水管、环形管、连通固定管、辅助管和雾化喷头，可使装置达到节能环保的功能，解决了现有市场上的农业育苗用洒水装置不具备使用节能环保的功能，在使用过程中无法利用环境资源进行洒水使用，水资源耗费较多，不利于成本节约的问题。

2、通过透明亚克力的使用，能够更加方便幼苗吸收阳光进行光合作用，保障了幼苗的生产效率；

通过加强杆的使用，能够有效避免储水仓在使用时出现晃动影响使用的现象，提升了储水仓的使用稳定性；

通过培养架的使用，能够更加方便使用者对幼苗进行放置培养，便于使用者的管理培育；

通过滤网的使用，能够有效避免第二水泵在进行抽水时将储水仓内腔的杂物抽入设备堵塞雾化喷头影响使用，保障了设备的使用寿命。

附图说明

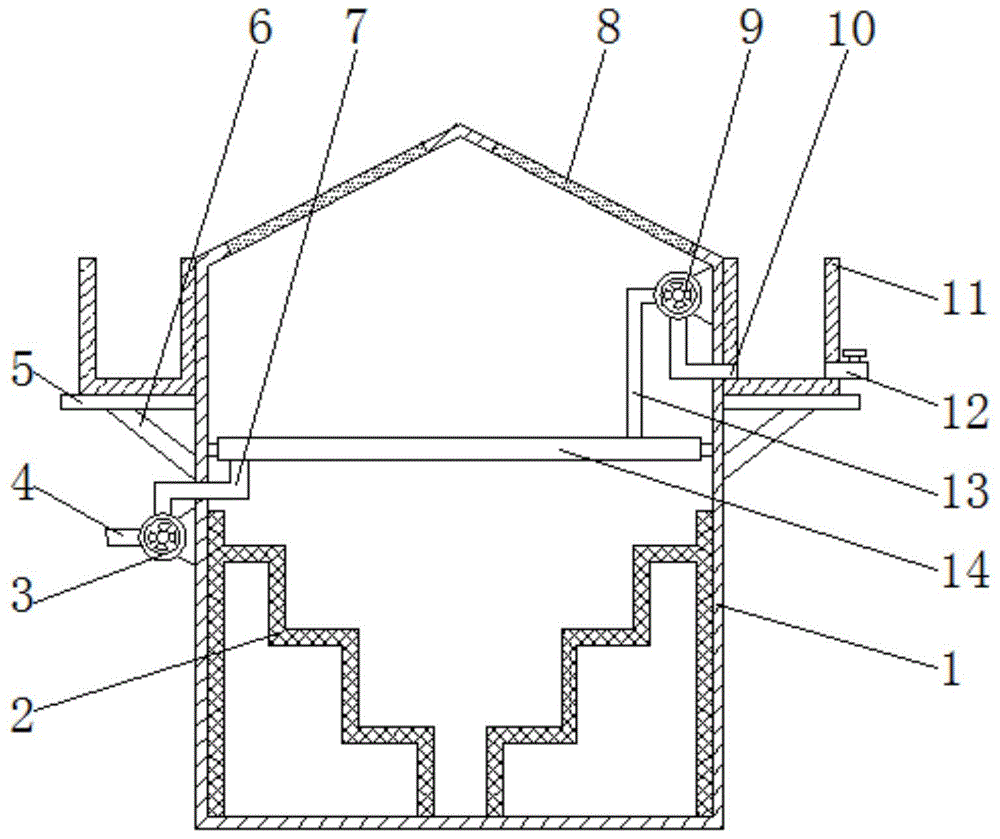

图1为本实用新型结构示意图；

图2为本实用新型环形管结构示意图；

图3为本实用新型抽水管截面图；

图4为本实用新型储水仓俯视图。

图中：1、育苗房；2、培养架；3、第一水泵；4、进水管；5、放置板；6、加强杆；7、连通管；8、透明亚克力；9、第二水泵；10、抽水管；11、储水仓；12、排液管；13、送水管；14、环形管；15、连通固定管；16、辅助管；17、雾化喷头；18、滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的育苗房1、培养架2、第一水泵3、进水管4、放置板5、加强杆6、连通管7、透明亚克力8、第二水泵9、抽水管10、储水仓11、排液管12、送水管13、环形管14、连通固定管15、辅助管16、雾化喷头17和滤网18部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-4，一种农业育苗用洒水装置，包括育苗房1，育苗房1顶部的两侧均固定连接有透明亚克力8，透明亚克力8与育苗房1的接触面固定连接有密封橡胶，通过透明亚克力8的使用，能够更加方便幼苗吸收阳光进行光合作用，保障了幼苗的生产效率，育苗房1的表面固定连接有储水仓11，储水仓11的底部固定连接有放置板5，放置板5的右侧与育苗房1的连接处固定连接，放置板5的底部固定连接有加强杆6，加强杆6的底部与育苗房1的连接处固定连接，通过加强杆6的使用，能够有效避免储水仓11在使用时出现晃动影响使用的现象，提升了储水仓11的使用稳定性，储水仓11的内侧连通有抽水管10，抽水管10远离储水仓11的一侧连通有第二水泵9，第二水泵9的左侧连通有送水管13，送水管13远离第二水泵9的一侧连通有环形管14，环形管14的外侧通过安装块与育苗房1的连接处固定连接，环形管14的内侧连通有连通固定管15，连通固定管15的内侧连通有辅助管16，环形管14和辅助管16的表面均连通有雾化喷头17，育苗房1内腔底部的两侧均放置有培养架2，培养架2为阶梯形状，通过培养架2的使用，能够更加方便使用者对幼苗进行放置培养，便于使用者的管理培育，育苗房1的左侧固定连接有第一水泵3，第一水泵3的左侧连通有进水管4，第一水泵3的顶部连通有连通管7，连通管7远离第一水泵3的一侧贯穿育苗房1并与环形管14的连接处相连通，储水仓11的外侧连通有排液管12，抽水管10的内腔固定连接有滤网18，通过滤网18的使用，能够有效避免第二水泵9在进行抽水时将储水仓11内腔的杂物抽入设备堵塞雾化喷头17影响使用，保障了设备的使用寿命。

使用时，下雨时通过育苗房1顶部的锥形设计使雨水落入储水仓11的内腔进行收集，在需要对幼苗进行洒水时，通过第二水泵9的启动将储水仓11内腔的雨水沿抽水管10和送水管13抽至环形管14的内腔中，再通过连通固定管15进入辅助管16的内腔中，再沿环形管14和辅助管16表面的雾化喷头17喷出对幼苗进行洒水，在储水仓11内腔无存水时，通过第一水泵3的启动将自来水沿进水管4抽至连通管7的内腔后再输送至环形管14的内腔进行洒水作业，通过上述结构的配合，可使装置达到节能环保的功能，适合推广使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
