一种温室大棚湿帘降温装置的制作方法

本实用新型属于温室大棚技术领域，尤其涉及一种温室大棚湿帘降温装置。

背景技术：

温室又称暖房，能透光、保温（或加温），用来栽培植物的设施。在不适宜植物生长的季节，能提供温室生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等，温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类。

但是现有的温室大棚确不具备这个条件，不能很好地为温室大棚起到降温的效果。

技术实现要素：

本实用新型提供一种温室大棚湿帘降温装置，旨在解决背景技术中的问题。

本实用新型是这样实现的，一种温室大棚湿帘降温装置，包括：

棚体，所述棚体右侧安装有安全门，并在棚体顶部固定有呈半圆结构的棚顶；

在所述棚体内部前后两侧底部均安装有储水箱，位于储水箱右端面连接安全箱，并在安全箱内部设有循环水泵，并在安全箱前端面设有控制键；

在所述储水箱上端两侧均焊接有连接柱，位于连接柱之间顶部焊接横梁，并且连接柱与横梁均呈中空结构；

在所述储水箱上端右侧的连接柱内部设有水管，并且水管顶部连通横梁内部的导水管，所述水管连通安全箱上端设有的连接管，并且连接管连接安全箱内部的循环水泵，位于循环水泵左端的导管连通储水箱；

在所述横梁底部固定有连接装置，并且连接装置呈圆筒结构并连通导水管，所述连接装置底部中心位置固定有水帘，所述连接装置底部前后两侧均设有连通连接的排水条，并且排水条接触于水帘；

在所述储水箱上端安装有传输筒并呈连通结构，位于传输筒上方设有接水槽，并且接水槽处于水帘的正下方；

为了可以对储水箱内部的水分进行更换，作为本实用新型一种优选的，所述储水箱左侧上端开设有进水口，位于储水箱左端底部安装有排水阀，并在储水箱左侧前端面嵌入水位条。

为了可以控制水帘的流水速度，作为本实用新型一种优选的，所述连接管上端安装有控制阀。

为了通过接水槽来对水帘落下的水分进行接收，作为本实用新型一种优选的，所述接水槽呈倒梯形结构，并且接水槽宽度大于水帘宽度。

为了防止水帘落下的水分产生迸溅的情况，作为本实用新型一种优选的，所述导水管底部通过排水管连通连接装置，并且排水管等距离设有三个。

为了便于水分通过排水条排出并落在水帘上，作为本实用新型一种优选的，所述连接装置内部底端呈水平结构。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型中在温室大棚内部设有的湿帘可以通过循环水泵的作用来进行循环使用，可以很好的为温室大棚起到降温的效果，而且水箱内部的水分可以循环使用，节省了水资源。

2.本实用新型中储水箱上方设有的接水槽可以对水帘落下的水分进行接收，防止出现水分迸溅的情况而造成水资源的浪费。

附图说明

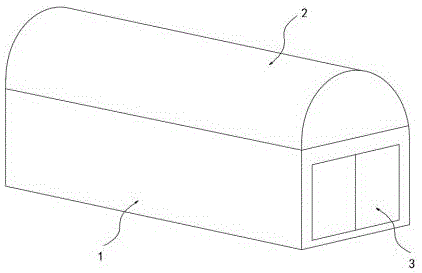

图1为本实用新型的整体结构示意图；

图2为本实用新型的水帘与储水箱连接结构示意图；

图3为本实用新型的水帘与水箱内部结构示意图；

图4为本实用新型的连接装置与水帘连接结构示意图。

图中：1、棚体；2、棚顶；3、安全门；4、储水箱；401、注水口；402、水位条；403、排水阀；5、安全箱；501、循环水泵；502、连接管；503、控制阀；504、水管；505、导水管；506、排水管；6、连接柱；7、横梁；8、水帘；9、接水槽；10、传输筒；11、连接装置；12、排水条。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，此外，“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或者暗示相对重要性。

本实用新型的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-4，本实用新型提供一种技术方案：包括：

棚体1，棚体1右侧安装有安全门3，并在棚体1顶部固定有呈半圆结构的棚顶2；

在棚体1内部前后两侧底部均安装有储水箱4，位于储水箱4右端面连接安全箱5，并在安全箱5内部设有循环水泵501，并在安全箱5前端面设有控制键；

在储水箱4上端两侧均焊接有连接柱6，位于连接柱6之间顶部焊接横梁7，并且连接柱6与横梁7均呈中空结构；

在储水箱4上端右侧的连接柱6内部设有水管504，并且水管504顶部连通横梁7内部的导水管505，水管504连通安全箱5上端设有的连接管502，并且连接管502连接安全箱5内部的循环水泵501，位于循环水泵501左端的导管连通储水箱4；

在横梁7底部固定有连接装置11，并且连接装置11呈圆筒结构并连通导水管505，连接装置11底部中心位置固定有水帘8，连接装置11底部前后两侧均设有连通连接的排水条12，并且排水条12接触于水帘8；

在储水箱4上端安装有传输筒10并呈连通结构，位于传输筒10上方设有接水槽9，并且接水槽9处于水帘8的正下方；

具体的，储水箱4左侧上端开设有进水口401，位于储水箱4左端底部安装有排水阀403，并在储水箱4左侧前端面嵌入水位条402,本实施例中为了可以对储水箱内部的水分进行更换。

具体的，连接管502上端安装有控制阀503,本实施例中为了可以控制水帘的流水速度。

具体的，接水槽9呈倒梯形结构，并且接水槽9宽度大于水帘8宽度,本实施例中为了通过接水槽来对水帘落下的水分进行接收。

具体的，导水管505底部通过排水管506连通连接装置11，并且排水管506等距离设有三个,本实施例中为了防止水帘落下的水分产生迸溅的情况。

具体的，连接装置11内部底端呈水平结构,本实施例中为了便于水分通过排水条排出并落在水帘上。

本实用新型的使用流程：使用时，通过注水口401向储水箱4内部注入水，通过水位条402来观察储水箱4内部的水位高度，通过排水阀403来对储水箱4内部的水分进行更换，循环水泵501将储水箱4内部的水分进行抽取并通过连接管502传输到水管504内部，并进一步传输到导水管505内部，然后通过水分传输到连接装置11内部并通过排水条12排出到水帘8上，水帘8上落下的水落在接水槽9内部并通过传输筒10落在储水箱4内部，依次通过循环水泵501来进行水分的循环使用。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
