一种智慧农业大棚用通风装置的制作方法

本实用新型涉及农业设备相关技术领域，具体为一种智慧农业大棚用通风装置。

背景技术：

大棚是一种蓄积和转化太阳能，将太阳的光能部分转化为热能，用以满足作物生长需要的设施，在大棚的使用过程中还需要根据棚内的温度变化进行适当的通风换气，调节棚内的温度，使之达到作物生长不同时期的最佳需要，既不过高，也不能过低，以此满足农作物的生长环境，目前，现有的农业大棚通风机构设计不合理，通风机构的外侧缺少除雪组件，冬天下雪时容易受到积雪的压力，易产生安全隐患，降低通风机构的寿命，其次大棚的外侧缺少太阳能充电转换机制，且太阳能电池板的安装方式不合理，不易拆装，进而不便于太阳能充电机构的使用，再者，外侧进入的空气为冷空气，影响室内温度，不便于大棚内农作物的生长，使用的局限性较大，因此有必要对现有技术进行改进，以解决上述问题。

技术实现要素：

（一）解决的技术问题

本实用新型的目的在于提供一种智慧农业大棚用通风装置，以解决上述背景技术中提出的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种智慧农业大棚用通风装置，包括支撑座和棚体，所述支撑座设置有两个，两个所述支撑座的上端安装有环形支杆，所述棚体对应固定在环形支杆的上表面，所述棚体的顶部开设有上下贯穿的出风通道，所述出风通道的内部安装有换气组件，所述换气组件内包括出风筒，以及通过支架固定在所述出风筒上端的锥形顶棚，所述锥形顶棚顶部的上、下端对应安装有除雪板和减速电机，所述减速电机的输出轴延伸至锥形顶棚的上方并与除雪板的一端固定连接，两个所述支撑座的内部均开设有左右贯穿的进风通道，所述进风通道的内部设置有进气管，所述进气管的两端对应安装有进气泵和电加热器。

优选的，所述出风筒的下端及内侧对应设置有限位管和负压风扇，所述出风筒通过限位管的方式安装在出风通道上。

优选的，两个所述支撑座的外壁上均安装有太阳能电池板，所述太阳能电池板的外壁上固定有轴杆，且支撑座的外壁上设置有定位块，所述定位块的内部开设有贯穿至上方的定位腔，所述轴杆适配于定位腔的内部。

优选的，其中一个所述支撑座的内壁上安装有蓄电池组，且太阳能电池板的输出端与蓄电池组的输入端电连接。

优选的，所述棚体的内部安装有led灯，且led灯设置有两个，所述换气组件、led灯、进气泵和电加热器均并联在蓄电池组上。

优选的，所述电加热器对应固定在支撑座的内壁上，且进气泵对应安装在支撑座的外部。

（三）有益效果

与现有技术相比，本实用新型的有益效果是：该农业大棚用通风装置设计合理，通风高效、且可控，冬天时不会受到雨雪天气的影响，进而不会被积雪积压，大棚两侧的太阳能充电转换机制拆装简便，便于使用，以此解决了农业大棚通风装置设计不合理，容易受到积雪影响的问题，本实用新型在出风通道上安装换气组件，换气组件的顶部为锥形顶棚，锥形顶棚呈锥形设计，不利于积雪的堆积，其次锥形顶棚的上表面设置除雪板，除雪板在工作时通过减速电机的方式进行驱动，实现积雪的清理，不会受到积雪的影响，设计合理，进气管的末端设置电加热器，能够对进入的空气进行加热处理，避免冷气影响农作物的生长，且太阳能电池板在使用时通过定位块及轴杆的方式与支撑座安装使用，拆装简便，便于太阳能充电转换组件在农业大棚上的使用。

附图说明

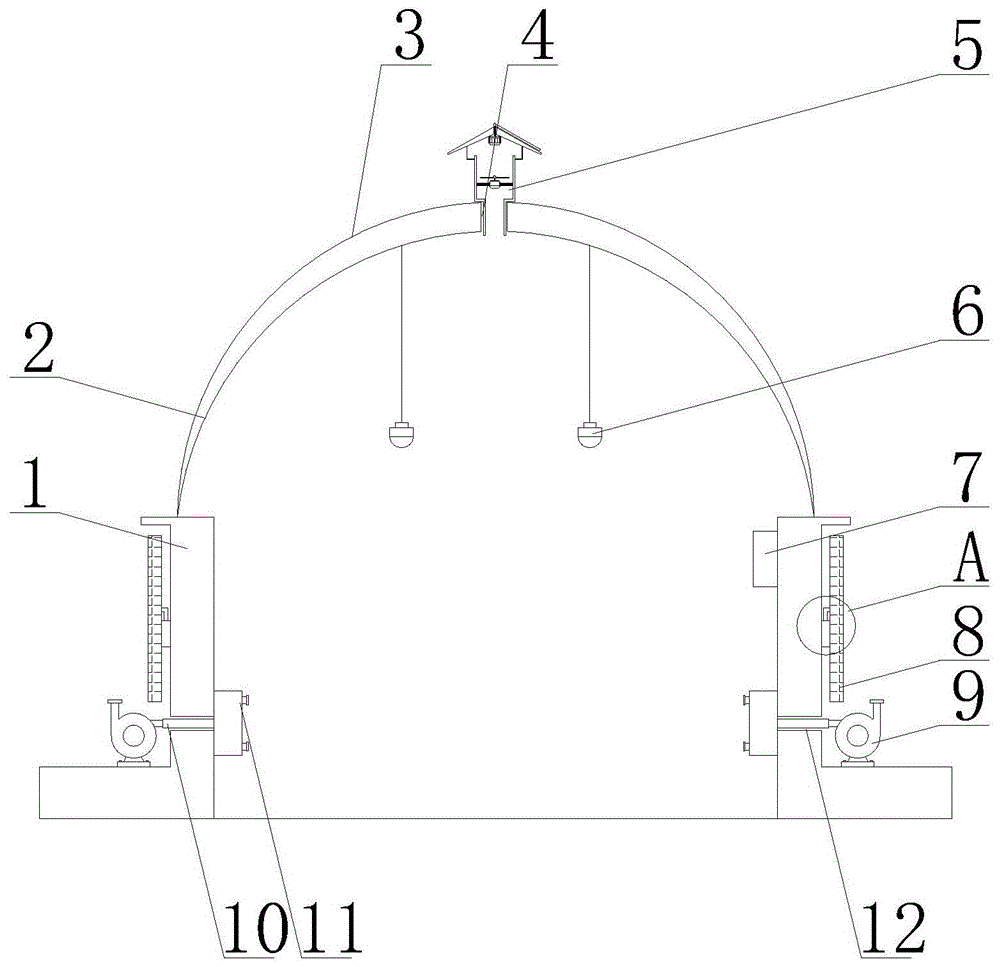

图1为本实用新型的整体主视图；

图2为本实用新型图1中a处的结构放大图；

图3为本实用新型中定位块的结构示意图；

图4为本实用新型中换气组件的结构示意图。

图中附图标记为：1、支撑座；2、环形支杆；3、棚体；4、出风通道；5、换气组件；6、led灯；7、蓄电池组；8、太阳能电池板；9、进气泵；10、进气管；11、电加热器；12、进风通道；13、定位块；14、轴杆；15、定位腔；16、出风筒；17、负压风扇；18、限位管；19、锥形顶棚；20、减速电机；21、除雪板；22、支架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4所示，本实用新型提供的一种实施例：一种智慧农业大棚用通风装置，包括支撑座1和棚体3，支撑座1设置有两个，两个支撑座1的上端安装有环形支杆2，棚体3对应固定在环形支杆2的上表面，棚体3的顶部开设有上下贯穿的出风通道4，出风通道4的内部安装有换气组件5，用于棚体3内空气的排出，进而实现换气作用，换气组件5内包括出风筒16，以及通过支架22固定在出风筒16上端的锥形顶棚19，锥形顶棚19为锥形设计，不易于积雪的堆积，锥形顶棚19顶部的上、下端对应安装有除雪板21和减速电机20，减速电机20的输出轴延伸至锥形顶棚19的上方并与除雪板21的一端固定连接，能够实现积雪的清除，同时两个支撑座1的内部均开设有左右贯穿的进风通道12，进风通道12的内部设置有进气管10，进气管10的两端对应安装有进气泵9和电加热器11，实现进入空气的加热。

出风筒16的下端及内侧对应设置有限位管18和负压风扇17，出风筒16通过限位管18的方式安装在出风通道4上。

两个支撑座1的外壁上均安装有太阳能电池板8，太阳能电池板8的外壁上固定有轴杆14，且支撑座1的外壁上设置有定位块13，定位块13的内部开设有贯穿至上方的定位腔15，轴杆14适配于定位腔15的内部，便于太阳能电池板8的拆装，进而增强其在农业大棚上的使用的便捷性，其中一个支撑座1的内壁上安装有蓄电池组7，且太阳能电池板8的输出端与蓄电池组7的输入端电连接，实现电量的转化。

棚体3的内部安装有led灯6，且led灯6设置有两个，换气组件5、led灯6、进气泵9和电加热器11均并联在蓄电池组7上。

电加热器11对应固定在支撑座1的内壁上，且进气泵9对应安装在支撑座1的外部。

工作原理：进气泵9实现外部空气的排入，将空气通过进气管10的方式排入到电加热器11，通过电加热器11的方式进行增温，进而便于大棚内农作物的使用，换气组件5用于大棚内空气的排出，负压风扇17产生负压，将棚体3内的气体抽离，通过出风筒16的上方排出，冬天下雪时，积雪堆积在锥形顶棚19上，此时可以驱动减速电机20，控制除雪板21转动，即可实现积雪的清除，太阳能电池板8安装时，可通过其外壁轴杆14的方式安装在定位块13上，与定位块13内的定位腔15扣合固定，实现太阳能电池板8的固定安装，太阳能电池板8工作时产生电能并且存储在蓄电池组7的内部，其工作原理为已知的现有技术，具体可结合充电转换器或者光伏逆变器的方式进行使用，不作复述，蓄电池组7将电能供给耗电单元，进而节约电耗。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
