一种蔬菜大棚用移动式喷灌装置的制作方法

本实用新型涉及农作物种植技术领域，具体为一种蔬菜大棚用移动式喷灌装置。

背景技术：

据了解，改革开放特别是进入新世纪以来，我国农作物品种选育水平、良种供应能力和种业实力有了明显提升，为粮食连续增产和农民持续增收作出了重要贡献，但是，我国种业从2000年开始进入市场，目前尚处于初级发展阶段，在品种创新能力、企业竞争能力和供种保障能力等方面相对较弱，难以适应现代农业发展需要，到2020年，我国将形成科研分工合理、产学研相结合、资源集中、运行高效的育种新机制，培育一批具有重大应用前景和自主知识产权的突破性优良品种，建设一批标准化、规模化、集约化、机械化的优势种子生产基地，打造一批育种能力强、生产加工技术先进、市场营销网络健全、技术服务到位的“育繁推一体化”现代农作物种业集团，健全职责明确、手段先进、监管有力的种子管理体系，显著提高优良品种自主研发能力和覆盖率，确保粮食等主要农产品有效供给，蔬菜是人们日常生活中不可替代的副食品，是维持人体健康所必需的维生素、矿物质和膳食纤维的主要来源，进入21世纪，世界蔬菜消费量年均增长5%以上，按照此增长幅度计算，全世界年均增加蔬菜消费4000多万吨，到2015年总消费量将达到12.8亿吨，而由于劳动力成本的原因，发达国家蔬菜生产不断萎缩，今后还将减产，这为我国蔬菜发展提供了更广阔的发展空间，但是对于一些人想吃到反季的蔬菜，这就要需要在大棚内进行种植，大棚为密闭式，无法吸收到外界的雨水，这时就需要人工的进行浇水。

但是现有技术存在以下几点不足：

1、喷灌高度不能随着蔬菜高度进行调节；

2、喷灌装置效率低，使用不方便，造价高。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种蔬菜大棚用移动式喷灌装置，解决了喷灌高度不能随着蔬菜高度进行调节，喷灌装置效率低，使用不方便，造价高的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种蔬菜大棚用移动式喷灌装置，包括蓄水箱和拉环，所述蓄水箱的左上端开设有注入口，所述蓄水箱的左右两侧下端安装有伸缩支架，所述伸缩支架包括支撑杆、垫片、通孔、螺栓和套筒，所述伸缩支架的下端安装在横板的上端中部，所述横板的下端前后两侧安装有滑轮，所述蓄水箱的下方安装有中转管，所述中转管安装在两组伸缩支架之间，所述中转管的下端安装有喷头。

优选的，所述注入口的内部底端安装有过滤网。

优选的，所述套筒套接在支撑杆上，所述垫片安装在套筒的内壁上，所述通孔开设在套筒右端的中部上方，所述螺栓与通孔螺纹连接，且螺栓的前端抵接在支撑杆上，所述垫片的位置与通孔的位置相对。

优选的，所述中转管通过进水管与蓄水箱相连接，所述进水管的中部安装有阀门。

优选的，所述喷头设置有多组，均匀分布安装在中转管的下端。

优选的，所述拉环设置在蓄水箱正面外壁的中心处，所述拉环通过固定件蓄水箱相连接。

（三）有益效果

本实用新型提供了一种蔬菜大棚用移动式喷灌装置，具备以下有益效果：

（1）本实用新型通过设置的伸缩支架，伸缩支架包括伸缩支架包括支撑杆、垫片、通孔、螺栓和套筒，伸缩支架安装在蓄水箱的左右两侧，而中转管安装在两组伸缩支架之间，中转管的下端安装有喷头，用以对蔬菜进行喷灌水或者肥料，可以通过调节伸缩支架的的高度来调节喷灌的高度，蔬菜高度不同，所以喷灌的高度同样也不同，螺栓的前端抵接在支撑杆的右侧，将支撑杆的左侧抵到垫片上，螺栓对支撑杆有一个挤压的力，通过套筒内壁与螺栓相对形成的力，使得支撑杆不会掉落，拧松螺栓使得支撑杆可以上下移动，将螺栓拧松后，将蓄水箱抬高，支撑杆的上端与蓄水箱的外壁相连接，带动支撑杆向上运动，抬到合适的高度，拧紧螺栓即可达到调节高度的效果，解决了喷灌高度不能随着蔬菜高度进行调节的问题。

（2）本实用新型通过设置的拉环、滑轮、蓄水箱和喷头，通过蓄水箱上开设的注入口对蓄水箱内灌装水或者肥料，注入口的内部下端安装有过滤网，用以过滤水中或者肥料以及农药中的杂质异物，防止杂质异物堵塞喷头影响喷灌效果，蓄水箱通过进水管与中转管相连接，进水管的中部安装有阀门，打开阀门，蓄水箱中的水或者肥料通过进水管进入到中转管中，预备着被喷头喷洒出，喷头设置有多组，目的是提高喷灌的效率，拉动拉环，带动滑轮滚动，使得喷灌装置移动，整体喷灌装置设计简单，造价成本低，满足人们使用要求，解决了喷灌装置效率低，使用不方便和，造价高的问题。

附图说明

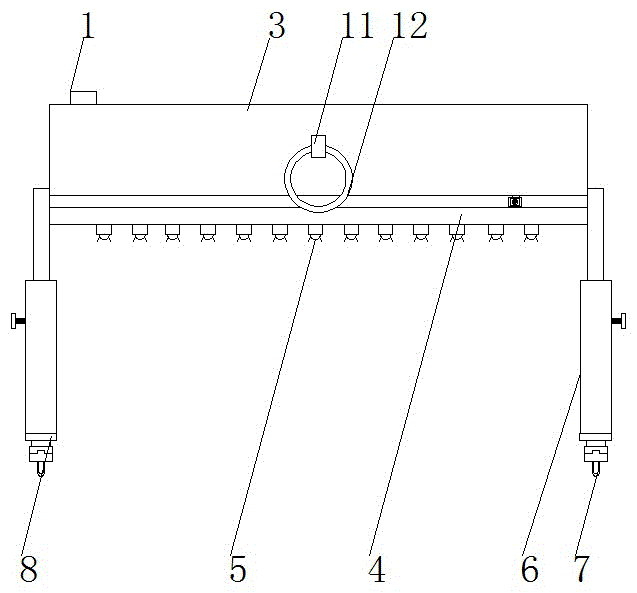

图1为本实用新型的正视图；

图2为本实用新型的正剖图；

图3为本实用新型图2中a处结构放大图；

图4为本实用新型的侧视图；

图5为本实用新型伸缩支架的剖视图。

图中：1、注入口；2、过滤网；3、蓄水箱；4、中转管；5、喷头；6、伸缩支架；7、滑轮；8、横板；9、阀门；10、进水管；11、固定件；12、拉环；13、支撑杆；14、垫片；15、通孔；16、螺栓；17、套筒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-5所示，本实用新型提供一种技术方案：一种蔬菜大棚用移动式喷灌装置，包括蓄水箱3和拉环12，拉环12设置在蓄水箱3正面外壁的中心处，拉环12通过固定件11蓄水箱3相连接，拉动拉环12，带动滑轮7滚动，方便喷灌装置的移动，整体喷灌装置设计简单，造价成本低，满足人们使用要求，蓄水箱3的左上端开设有注入口1，注入口1的内部底端安装有过滤网2，通过蓄水箱3上开设的注入口1对蓄水箱3内灌装水或者肥料，注入口1的内部下端安装有过滤网2，用以过滤水中或者肥料以及农药中的杂质异物，防止杂质异物堵塞喷头5影响喷灌效果，蓄水箱3的左右两侧下端安装有伸缩支架6，伸缩支架6包括支撑杆13、垫片14、通孔15、螺栓16和套筒17，套筒17套接在支撑杆13上，垫片14安装在套筒17的内壁上，通孔15开设在套筒17右端的中部上方，螺栓16与通孔15螺纹连接，且螺栓16的前端抵接在支撑杆13上，垫片14的位置与通孔15的位置相对，伸缩支架6安装在蓄水箱3的左右两侧，而中转管4安装在两组伸缩支架6之间，中转管4的下端安装有喷头5，用以对蔬菜进行喷灌水或者肥料，可以通过调节伸缩支架6的的高度来调节喷灌的高度，蔬菜高度不同，所以喷灌的高度同样也不同，螺栓16的前端抵接在支撑杆13的右侧，将支撑杆13的左侧抵到垫片14上，螺栓16对支撑杆13有一个挤压的力，通过套筒17内壁与螺栓16相对形成的力，使得支撑杆13不会掉落，拧松螺栓16使得支撑杆13可以上下移动，将螺栓16拧松后，将蓄水箱3抬高，支撑杆13的上端与蓄水箱3的外壁相连接，带动支撑杆13向上运动，抬到合适的高度，拧紧螺栓16即可达到调节高度的效果，伸缩支架6的下端安装在横板8的上端中部，横板8的下端前后两侧安装有滑轮7，蓄水箱3的下方安装有中转管4，中转管4通过进水管10与蓄水箱3相连接，进水管10的中部安装有阀门9，蓄水箱3通过进水管10与中转管4相连接，进水管10的中部安装有阀门9，打开阀门9，蓄水箱3中的水或者肥料通过进水管10进入到中转管4中，预备着被喷头5喷洒出，中转管4安装在两组伸缩支架6之间，中转管4的下端安装有喷头5，喷头5设置有多组，均匀分布安装在中转管4的下端，喷头5设置有多组，增加喷灌的面积，提高喷灌的效率。

使用时，通过蓄水箱3上开设的注入口1对蓄水箱3内灌装水或者肥料，注入口1的内部下端安装有过滤网2，用以过滤水中或者肥料以及农药中的杂质异物，防止杂质异物堵塞喷头5影响喷灌效果，拉环12设置在蓄水箱3正面外壁的中心处，拉动拉环12，带动滑轮7滚动，方便喷灌装置的移动，整体喷灌装置设计简单，造价成本低，满足人们使用要求，伸缩支架6安装在蓄水箱3的左右两侧，而中转管4安装在两组伸缩支架6之间，中转管4的下端安装有喷头5，用以对蔬菜进行喷灌水或者肥料，可以通过调节伸缩支架6的的高度来调节喷灌的高度，蔬菜高度不同，所以喷灌的高度同样也不同，螺栓16的前端抵接在支撑杆13的右侧，将支撑杆13的左侧抵到垫片14上，螺栓16对支撑杆13有一个挤压的力，通过套筒17内壁与螺栓16相对形成的力，使得支撑杆13不会掉落，拧松螺栓16使得支撑杆13可以上下移动，将螺栓16拧松后，将蓄水箱3抬高，支撑杆13的上端与蓄水箱3的外壁相连接，带动支撑杆13向上运动，抬到合适的高度，拧紧螺栓16即可达到调节高度的效果，蓄水箱3通过进水管10与中转管4相连接，进水管10的中部安装有阀门9，打开阀门9，蓄水箱3中的水或者肥料通过进水管10进入到中转管4中，预备着被喷头5喷洒出，喷头5设置有多组，增加喷灌的面积，提高喷灌的效率。

综上可得，本实用新型通过设置伸缩支架6、拉环12、滑轮7、蓄水箱3和喷头5，解决了喷灌高度不能随着蔬菜高度进行调节，喷灌装置效率低，使用不方便，造价高的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
