一种三七立体培植技术装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种三七立体培植技术装置的制作方法

本实用新型涉及中药培植装置技术领域,具体为一种三七立体培植技术装置。



背景技术:

三七,中药名。为五加科植物三七的干燥根。具有化瘀止血,活血定痛的功效。主治出血症,跌打损伤,瘀血肿痛。

现有的三七培植箱需要进行运送,但是,现有的三七培植箱无法满足其特殊的运输要求,在运送的过程中由于路途颠簸,无法对三七进行更好的保护,从而致使重要的三七在培养箱内存活率降低。



技术实现要素:

本实用新型的目的在于提供一种三七立体培植技术装置,以解决上述背景技术中提出的现在有些特殊的三七需要从不同的地方部门运输到国家科研所,这样需要携带三七培植箱同时运送,但是,现有的三七培植箱无法满足其特殊的运输要求,在运送的过程中由于路途颠簸,无法对三七进行更好的保护,从而致使重要的三七在培养箱内存活率降低的问题。

为实现上述目的,本实用新型提供如下技术方案:一种三七立体培植技术装置,包括矩形安装框,所述矩形安装框顶部中央位置焊接有支撑杆,所述支撑杆底部转动连接连接杆,所述连接杆底部固定连接培植箱,所述培植箱左右两侧壁弹性连接受拉弹簧,所述培植箱底部粘接有垫板,所述垫板底部固定连接弹性杆,所述弹性杆底部弹性连接矩形安装框内腔底部,所述矩形安装框底部安装有底座,所述矩形安装框底部固定连接受力板,所述受力板底部左右两侧开有滑槽,所述底座内腔底部开有滑槽,所述滑槽相视一侧滑动连接滑块,所述底座内腔中央位置安装有拉伸设备,所述底座内腔底部左右两侧焊接有支撑板,所述拉伸设备包括固定块,所述固定块左右两侧壁均安装有伸缩杆,所述伸缩杆的一端固定连接连接孔,所述滑块中央位置开有连接孔,所述滑块相视一侧安装有第一自动伸缩杆,所述第一自动伸缩杆的一端套接第二自动伸缩杆,所述第一自动伸缩杆和第二自动伸缩杆前侧壁设置有弹簧,所述第二自动伸缩杆的一端固定连接固定板,所述固定板顶部焊接受力板底部中央位置,所述支撑板顶部中央位置安装有压缩板,所述压缩板左右两侧壁安装有弹性架,所述支撑板顶部左右两侧焊接有挡板,所述压缩板顶部安装有防护板,所述防护板底部内侧壁设置有滚珠,所述防护板通过滚珠滑动连接挡板。

优选的,所述支撑杆顶部焊接有挡块,且挡块为不锈钢挡块。

优选的,所述连接杆顶部焊接有转动轮,且转动轮转动连接支撑杆。

优选的,所述垫板为铝合金垫板。

优选的,所述底座底部设置有防滑纹。

与现有技术相比,本实用新型的有益效果是:通过矩形安装框顶部焊接的支撑杆和连接杆可以有效的让培植箱左右晃动,避免出现大幅度的摆动,防止培养箱的内的三七不能受到更好的保护,同时通过底座内的拉伸设备和弹性架能够有效的达到减震的效果。

附图说明

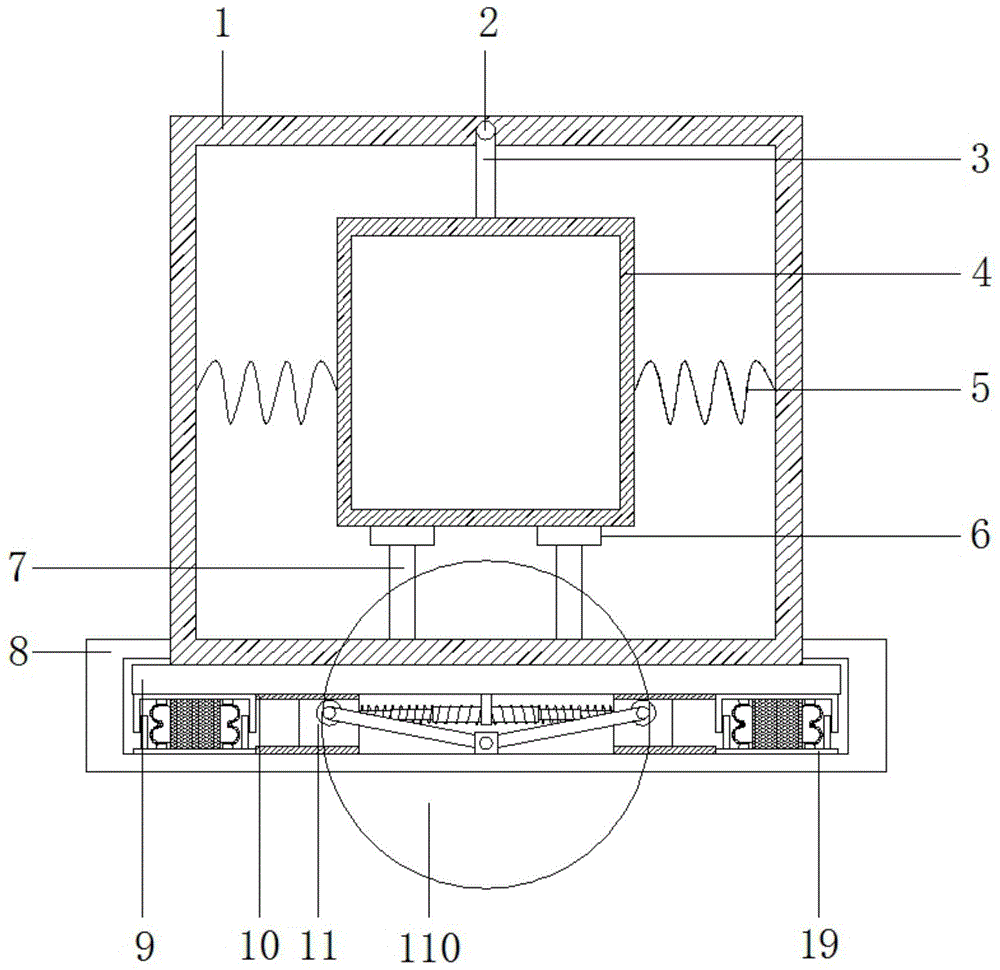

图1为本实用新型整体结构示意图;

图2为本实用新型拉伸设备a的放大图;

图3为本实用新型弹性架结构示意图。

图中:矩形安装框1、支撑杆2、连接杆3、培植箱4、受拉弹簧5、垫板6、弹性杆7、底座8、受力板9、滑槽10、滑块11、拉伸设备110、连接孔12、伸缩杆13、固定块14、第一自动伸缩杆15、第二自动伸缩杆16、固定板17、弹簧18、支撑板19、压缩板20、弹性架21、挡板22、滚珠23、防护板24。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型提供如下技术方案:一种三七立体培植技术装置,用于对三七进行培养筛选的装置,请参阅体1,包括矩形安装框1,所述矩形安装框1顶部中央位置焊接有支撑杆2,用于转动连接连接杆3,所述支撑杆2底部转动连接连接杆3,用于连接培植箱4,所述连接杆3底部固定连接培植箱4,用于对三七进想培养和筛选,所述培植箱4左右两侧壁弹性连接受拉弹簧5,用于防止培植箱4摇摆幅度过大,影响培植箱4内的三七存活率,所述培植箱4底部粘接有垫板6,用于连接弹性杆7,且不会磨损培植箱4,所述垫板6底部固定连接弹性杆7,用于将培植箱4和矩形安装框1相连接,所述弹性杆7底部弹性连接矩形安装框1内腔底部,用于防止培植箱4左右晃动幅度过大,所述矩形安装框1底部安装有底座8,用于对矩形安装框1进行固定,所述矩形安装框1底部固定连接受力板9,用于矩形安装框1对底座8受力均匀,避免损坏底座8,所述受力板9底部左右两侧开有滑槽10,用于滑动连接滑块11,所述底座8内腔底部开有滑槽10,用于滑动连接滑块11,所述滑槽10相视一侧滑动连接滑块11,用于带动拉伸设备110,所述底座8内腔中央位置安装有拉伸设备110,用于对矩形安装框1左右小幅度晃动,能达到筛选的作用,所述底座8内腔底部左右两侧焊接有支撑板19,对弹性架21进行支撑,请参阅图2,所述拉伸设备110包括固定块14,用于对伸缩杆13一端通过螺栓固定,所述固定块14左右两侧壁均安装有伸缩杆13,用于滑块11滑动时能够进行伸缩,所述伸缩杆13的一端固定连接连接孔12,用于螺栓连接伸缩杆13,所述滑块11中央位置开有连接孔12,用于连接伸缩杆13,所述滑块11相视一侧安装有第一自动伸缩杆15,用于连接第二自动伸缩杆16,所述第一自动伸缩杆15的一端套接第二自动伸缩杆16,用于连接滑块11,所述第一自动伸缩杆15和第二自动伸缩杆16前侧壁设置有弹簧18,用于受力时可以自动恢复形状,所述第二自动伸缩杆16的一端固定连接固定板17,用于对伸缩杆进行固定,所述固定板17顶部焊接受力板9底部中央位置,用于更好的固定伸缩杆,请参阅图3,所述支撑板19顶部中央位置安装有压缩板20,用于对防护板24进行支撑,所述压缩板20左右两侧壁安装有弹性架21,用于分担防护板24带来的压力,所述支撑板19顶部左右两侧焊接有挡板22,用于滚珠23连接防护板24,所述压缩板20顶部安装有防护板24,用于对受力板9支撑,所述防护板24底部内侧壁设置有滚珠23,用于滚动连接挡板22,所述防护板24通过滚珠23滑动连接挡板22,用于将矩形安装框1在晃动的同时可以大幅度的降低晃动效果,增加三七的存活率。

工作原理:该中药养殖的三七培植装置通过矩形安装框1顶部的支撑杆2转动连接连接杆3在运输过程中可以晃动,可以达到筛选的效果,同时通过受拉弹簧5和弹性杆7相互配合试培植箱4摆动的幅度较小能够更好的对三七进行保护,再通过底座8可以对矩形安装框1进行固定,利用受力板9可以使矩形安装框1不与地面直接接触,能够有效的防止对该装置进行腐蚀,通过拉伸设备110内的连接孔12、伸缩杆13、固定块14、第一自动伸缩杆15、第二自动伸缩杆16、固定板17和弹簧18,当出现左右晃动的时候来降低摆动的幅度,避免使三七的存活率降低,再通过压缩板20、弹性架21和防护板24可以达到减震的效果,能够更好的保护三七,提高三七的存活率。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
