一种用于蔬菜大棚的自动卷帘机的制作方法

本实用新型涉及蔬菜大棚技术领域，具体为一种用于蔬菜大棚的自动卷帘机。

背景技术：

温室（greenhouse），又称暖房。能透光、保温（或加温），用来栽培植物的设施。在不适宜植物生长的季节，能提供温室生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等。温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类。温室的类型包括种植温室、养殖温室、展览温室、实验温室、餐饮温室、娱乐温室等；温室系统的设计包括增温系统、保温系统、降温系统、通风系统、控制系统、灌溉系统等；大棚只是简单的塑料薄膜和骨架构结，其内部设施很少，没有温室要求的高。因此严格说来，温室比大棚设备要求更高，可能要用到比较先进的仪器来严格控温。

现有的蔬菜大棚的卷帘机在使用时，需要人工定时控制设备运行，然后使得卷帘机对草帘进行收卷，既不方便工作人员操作，又加大了工作人员劳动强度，同时现有的卷帘机在使用时又不具有警报功能，进而降低了卷帘机的使用功能性。

技术实现要素：

本实用新型的目的在于提供一种用于蔬菜大棚的自动卷帘机，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本实用新型提供如下技术方案：一种用于蔬菜大棚的自动卷帘机，包括地铰座，所述地铰座顶部表面转轴连接有支撑机构，所述支撑机构由连接活节、支撑臂、通孔和摇臂组成，所述支撑机构一端安装有托架，所述托架一侧表面安装有防护壳，所述防护壳内腔底部安装有减速机，所述减速机顶部安装有电机，所述防护壳外部表面底部插接有输出轴，所述输出轴表面安装有卷架，所述防护壳表面顶部安装有防水蜂鸣器，所述地铰座一侧设有支架，所述支架顶部表面安装有控制机构，所述控制机构由防水箱、触摸一体机、时控开关和紧急按钮组成，通过控制机构中的时控开关，可根据设定参数定时开启触摸一体机运行，从而可灵活的控制电机运行，进而能够使得电机经减速机带动输出轴上的卷架收卷草帘，并且防水蜂鸣器又在电机运行的同时起到警示的作用，进而提高了设备的使用安全。

进一步的，所述连接活节一端安装有支撑臂，所述支撑臂一端表面开设有通孔，所述连接活节另一端安装有摇臂，从而能够通过连接活节既能将支撑臂和摇臂相连，又能使得支撑臂和摇臂之间相互转动，通过通孔，又能方便工作人员将支撑臂安装在地铰座上，通过摇臂可为托架提供安装基础。

进一步的，所述输出轴一端与减速机输出端相连，所述电机输出端与减速机输入端相连，从而能够通过电机可经减速机带动输出轴转动，进而能够为输出轴提供输出端动力。

进一步的，所述防水蜂鸣器通过导线分别与电机电性相连，从而能够在电机运行的同时起到警示的作用，进而提高了设备的使用安全。

进一步的，所述防水箱内腔底部安装有时控开关，所述时控开关一侧安装有紧急按钮，从而能够使得时控开关根据设定定时开启触摸一体机运行，以便于自动收卷草帘，通过紧急按钮，又能方便工作人员紧急关闭设备运行，进而提高了设备的使用安全。

进一步的，所述防水箱内腔顶部安装有触摸一体机，且触摸一体机通过导线分别与电机、时控开关和紧急按钮电性相连，从而能够通过触摸一体机可灵活的控制电机运行，进而能够使得电机经减速机带动输出轴上的卷架收卷草帘。

与现有技术相比，本实用新型所达到的有益效果是：

（1）本实用新型通过地铰座，可为支撑机构提供安装基础，通过支撑机构中的连接活节，既能将支撑臂和摇臂相连，又能使得支撑臂和摇臂之间相互转动，通过通孔，又能方便工作人员将支撑臂安装在地铰座上，通过摇臂可为托架提供安装基础。

（2）本实用新型通过电机，可经减速机带动输出轴转动，进而能够为输出轴提供输出端动力，通过在输出轴表面安装有卷架，从而能够使得输出轴带动卷架同步转动，进而能够对草帘进行收卷，通过在防护壳表面顶部安装有防水蜂鸣器，并且防水蜂鸣器通过导线分别与电机电性相连，从而能够在电机运行的同时起到警示的作用，进而提高了设备的使用安全。

（3）本实用新型通过控制机构中的触摸一体机，可灵活的控制电机运行，进而能够使得电机经减速机带动输出轴上的卷架收卷草帘，通过时控开关，可根据设定参数定时开启触摸一体机运行，以便于自动收卷草帘，通过紧急按钮，又能方便工作人员紧急关闭设备运行，进而提高了设备的使用安全。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

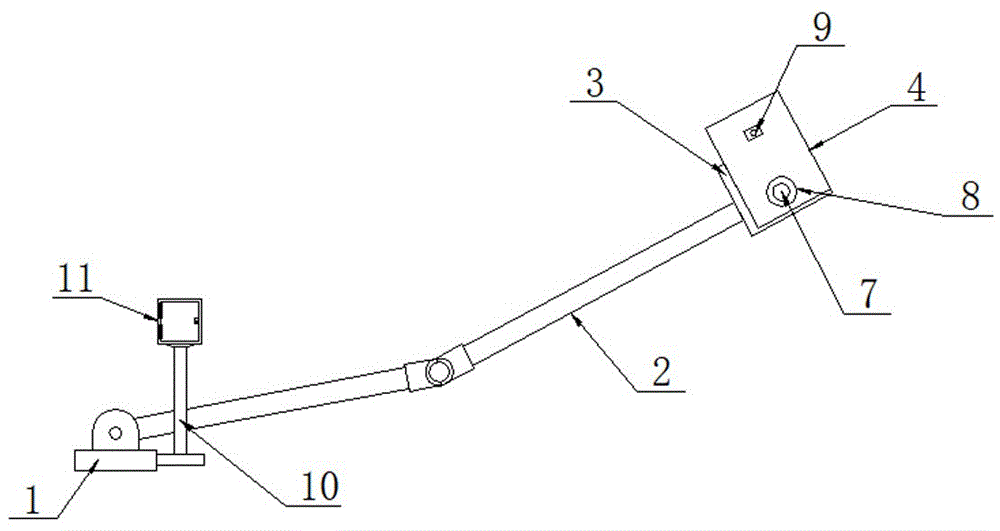

图1是本实用新型的整体结构示意图；

图2是本实用新型的支撑机构结构示意图；

图3是本实用新型的防护壳内部结构示意图；

图4是本实用新型的控制机构内部结构示意图；

图中：1、地铰座；2、支撑机构；201、连接活节；202、支撑臂；203、通孔；204、摇臂；3、托架；4、防护壳；5、减速机；6、电机；7、输出轴；8、卷架；9、防水蜂鸣器；10、支架；11、控制机构；1101、防水箱；1102、触摸一体机；1103、时控开关；1104、紧急按钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供技术方案：一种用于蔬菜大棚的自动卷帘机，包括地铰座1，所述地铰座1顶部表面转轴连接有支撑机构2，所述支撑机构2由连接活节201、支撑臂202、通孔203和摇臂204组成，所述支撑机构2一端安装有托架3，所述托架3一侧表面安装有防护壳4，所述防护壳4内腔底部安装有减速机5，所述减速机5顶部安装有电机6，所述防护壳4外部表面底部插接有输出轴7，所述输出轴7表面安装有卷架8，所述防护壳4表面顶部安装有防水蜂鸣器9，所述地铰座1一侧设有支架10，所述支架10顶部表面安装有控制机构11，所述控制机构11由防水箱1101、触摸一体机1102、时控开关1103和紧急按钮1104组成，通过控制机构11中的时控开关1103，可根据设定参数定时开启触摸一体机1102运行，从而可灵活的控制电机6运行，进而能够使得电机6经减速机5带动输出轴7上的卷架8收卷草帘，并且防水蜂鸣器9又在电机6运行的同时起到警示的作用，进而提高了设备的使用安全。

所述连接活节201一端安装有支撑臂202，所述支撑臂202一端表面开设有通孔203，所述连接活节201另一端安装有摇臂204，从而能够通过连接活节201既能将支撑臂202和摇臂204相连，又能使得支撑臂202和摇臂204之间相互转动，通过通孔203，又能方便工作人员将支撑臂202安装在地铰座1上，通过摇臂204可为托架3提供安装基础。

所述输出轴7一端与减速机5输出端相连，所述电机6输出端与减速机5输入端相连，从而能够通过电机6可经减速机5带动输出轴7转动，进而能够为输出轴7提供输出端动力。

所述防水蜂鸣器9通过导线分别与电机6电性相连，从而能够在电机6运行的同时起到警示的作用，进而提高了设备的使用安全。

所述防水箱1101内腔底部安装有时控开关1103，所述时控开关1103一侧安装有紧急按钮1104，从而能够使得时控开关1103根据设定定时开启触摸一体机1102运行，以便于自动收卷草帘，通过紧急按钮1104，又能方便工作人员紧急关闭设备运行，进而提高了设备的使用安全。

所述防水箱1101内腔顶部安装有触摸一体机1102，且触摸一体机1102通过导线分别与电机6、时控开关1103和紧急按钮1104电性相连，从而能够通过触摸一体机1102可灵活的控制电机6运行，进而能够使得电机6经减速机5带动输出轴7上的卷架8收卷草帘。

本实用新型的工作原理：在工作时，通过在地铰座1顶部表面转轴连接有支撑机构2，从而能够使得地铰座1为支撑机构2提供安装基础，由于支撑机构2由连接活节201、支撑臂202、通孔203和摇臂204组成，并且连接活节201一端安装有支撑臂202，同时支撑臂202一端表面开设有通孔203，且连接活节201另一端安装有摇臂204，从而能够通过连接活节201既能将支撑臂202和摇臂204相连，又能使得支撑臂202和摇臂204之间相互转动，通过通孔203，又能方便工作人员将支撑臂202安装在地铰座1上，通过摇臂204可为托架3提供安装基础，通过在托架3一侧表面安装有防护壳4，并且防护壳4内腔底部安装有减速机5，同时减速机5顶部安装有电机6，防护壳4外部表面底部插接有输出轴7，输出轴7一端与减速机5输出端相连，且电机6输出端与减速机5输入端相连，从而能够通过电机6可经减速机5带动输出轴7转动，进而能够为输出轴7提供输出端动力，通过在输出轴7表面安装有卷架8，从而能够使得输出轴7带动卷架8同步转动，进而能够对草帘进行收卷，通过在防护壳4表面顶部安装有防水蜂鸣器9，并且防水蜂鸣器9通过导线分别与电机6电性相连，从而能够在电机6运行的同时起到警示的作用，进而提高了设备的使用安全，通过在地铰座1一侧设有支架10，并且支架10顶部表面安装有控制机构11，从而能够使得支架10为控制机构11提供支撑，由于控制机构11由防水箱1101、触摸一体机1102、时控开关1103和紧急按钮1104组成，并且防水箱1101内腔顶部安装有触摸一体机1102，同时触摸一体机1102通过导线分别与电机6、时控开关1103和紧急按钮1104电性相连，从而能够通过触摸一体机1102可灵活的控制电机6运行，进而能够使得电机6经减速机5带动输出轴7上的卷架8收卷草帘，通过在防水箱1101内腔底部安装有时控开关1103，并且时控开关1103一侧安装有紧急按钮1104，从而能够使得时控开关1103根据设定定时开启触摸一体机1102运行，以便于自动收卷草帘，通过紧急按钮1104，又能方便工作人员紧急关闭设备运行，进而提高了设备的使用安全。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
