一种种植大棚节水灌溉装置的制作方法

本实用新型涉及种植设备技术领域，尤其涉及一种种植大棚节水灌溉装置。

背景技术：

在寒冷地区为了种植蔬菜，往往会采用大棚种植来保证蔬菜瓜果的温度，但是在大棚内空气闷热，不便于人员进入进行浇灌工作，故而多数大棚都会配置浇灌装置，现有的浇灌装置多数为简单的喷头进行洒水，效率低下，资源浪费，且对于水量的控制往往需要工人凭借经验完成，往往容易造成水量过多或过少，而使得蔬菜产量出现浮动。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在控水不足的缺点，而提出的一种种植大棚节水灌溉装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种种植大棚节水灌溉装置，包括大棚和架设在大棚顶部内侧的分水管，所述分水管一端贯穿大棚顶部，且连接有供水管，所述供水管一端连接有变量水泵，所述变量水泵一侧连接有接通水源的水管，所述分水管上装设有洒水器，所述洒水器包括蓄水管、洒水管及调节阀，所述分水管贯穿蓄水管，且连接处相通，所述蓄水管下侧通过卡口转动连接有套壳，所述洒水管插入套壳内部，且与蓄水管相通，所述调节阀通过螺纹嵌设在套壳底部。

优选的，所述分水管纵向架设在大棚顶部内侧。

优选的，所述洒水器设有多组，且均匀分布在分水管上。

优选的，所述蓄水管与套壳之间设有密封圈。

优选的，所述洒水管侧曲面下部开设有多组喷口，所述洒水管设有两组，与套壳之间均通过螺纹连接，且连接处设有密封环。

优选的，所述调节阀顶端焊接有球阀体，且所述球阀体直径小于两组洒水管之间的距离。

本实用新型的有益效果为：

与现有技术相比，本实用新型采用多喷口进行量化喷水，更加均匀的将水量浇灌到大棚内，且洒水器底部设有调节阀，可以根据气候变化或蔬菜长势调节所需要的供水量，且变量水泵也可以辅助调控水压大小，从而控制大棚内的浇灌量。

附图说明

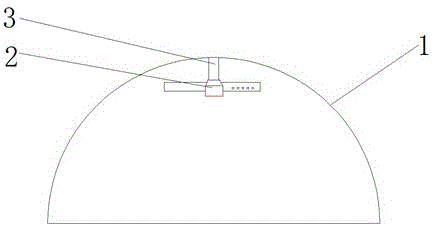

图1为本实用新型提出的一种种植大棚节水灌溉装置的主视结构示意图；

图2为本实用新型提出的一种种植大棚节水灌溉装置的左视结构示意图；

图3为本实用新型提出的一种种植大棚节水灌溉装置的洒水器的半剖结构示意图；

图4为图3中的a处的结构示意图。

图中：1大棚、2洒水器、21蓄水管、22套壳、221密封圈、222密封环、23洒水管、231喷口、24调节阀、241球阀体、3分水管、31供水管、32变量水泵、33水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种种植大棚节水灌溉装置，包括大棚1和架设在大棚1顶部内侧的分水管3，分水管3一端贯穿大棚1顶部，且连接有供水管31，供水管31一端连接有变量水泵32，变量水泵32一侧连接有接通水源的水管33，分水管3上装设有洒水器2，洒水器包括蓄水管21、洒水管23及调节阀24，分水管3贯穿蓄水管21，且连接处相通，蓄水管21下侧通过卡口转动连接有套壳22，洒水管23插入套壳22内部，且与蓄水管21相通，调节阀24通过螺纹嵌设在套壳22底部。

本实施例中，分水管3纵向架设在大棚1顶部内侧，完成传输水的工作。

具体地，洒水器2设有多组，且均匀分布在分水管3上，通过洒水器2完成洒水工作。

具体地，蓄水管21与套壳22之间设有密封圈221，蓄水管21与套壳22之间可以转动，故而需要橡胶密封圈221进行密封。

具体地，洒水管23侧曲面下部开设有多组喷口231，洒水管23设有两组，与套壳22之间均通过螺纹连接，且连接处设有密封环222，喷口231对称分布在洒水管23下部，且可以通过螺纹结构进行调节角度，确保洒水的均匀性。

进一步的，调节阀24顶端焊接有球阀体241，且球阀体241直径小于两组洒水管23之间的距离，通过调节阀24调节相应的控水量。

本实施例中，变量水泵32将水从水管33中抽出，送入供水管31加压进入分水管3，此时的水压是极大的，水从分水管3进入蓄水管21，调节阀24的球阀体241控制水量，通过调节阀24的水进入洒水管23，从喷口231中喷出，洒水管23的喷口231极为细小，以提供喷水时的反作用力，使洒水器2旋转，且更加均匀的洒水。

此外，根据需要可以调节洒水管23喷口231的角度，使得水喷洒到更远或者更近的地方，便于适应各种不同样式的大棚。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
