一种种植用辅助支架的制作方法

本实用新型涉及种植辅助支架技术领域，具体为一种种植用辅助支架。

背景技术：

豇豆俗称角豆、姜豆、带豆、挂豆角，豇豆分为长豇豆和饭豇两种，属豆科植物，豇豆属豆科一年生植物；茎有矮性、半蔓性和蔓性三种，南方栽培以蔓性为主，在种植豇豆的时候需要辅助类的支架，一般在菜地里，聪明的农民会用半截的竹竿搭接支架，用来供豇豆藤蔓的攀升，在豇豆生长的时候容易遭受虫害，一般都会喷洒农药来杀灭，在喷洒农药时，由于农民背着农药机在豇豆植被的外部喷洒，对于豇豆植被在支架内部的一面，起不到杀虫的作用，往往即使喷洒了农药也起不到预定的效果，这主要是农药无法穿过豇豆枝叶透过豇豆植被的另一面进行杀虫，从而对杀虫不够全面造成的。

技术实现要素：

本实用新型提供了一种种植用辅助支架，该种植用辅助支架，解决了在对豇豆植被喷洒农药不全面从而造成对杀虫不够全面问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种种植用辅助支架，包括第一支撑杆和第二支撑杆，还包括支撑梁管，所述第一支撑杆的顶部与支撑梁管的两端固定连接；

所述支撑梁管的表面固定连通有搭接管，所述搭接管的表面与喷管的一端固定连通，所述支撑梁管的一端与接管的一端固定连通，所述接管的另一端与波纹软管的顶部活动套接，所述波纹软管的底部与泵体的顶部固定连通，所述泵体的底部与储液箱内壁的底部固定连接，所述波纹软管贯穿于储液箱的顶部，并与储液箱的顶部固定连接，所述储液箱的顶部与进料管的底部固定连通。

优选的，所述支撑梁管底部的表面与辅助攀爬杆的顶部活动插接，所述辅助攀爬杆的表面固定安装有凸块。

优选的，所述第一支撑杆的底部与第二支撑杆顶部的内壁活动套接，所述第二支撑杆的底部固定安装有固定桩，所述第二支撑杆靠近顶部的表面与螺杆螺纹连接。

优选的，所述喷管靠近顶部的内部固定安装有截止阀座，所述截止阀座的上表面与截止阀盘底部的表面活动搭接，所述截止阀盘的侧面通过弹簧与喷管的内壁固定连接。

优选的，所述第一支撑杆的数量为两个。

优选的，所述支撑梁管的材质为合金铜材质。

借由上述技术方案，本实用新型提供了一种种植用辅助支架。至少具备以下有益效果：

(1)、该种植用辅助支架，通过在支撑梁管底部的表面插上若干根辅助攀爬杆，同时在辅助攀爬杆的表面安装若干个凸块，当豇豆生长其藤蔓顺着辅助攀爬杆缠绕搭接管的表面，当豇豆植被有虫害，需要喷洒农药时，通过在接管的一头接上波纹软管，同时在储液箱的内部灌入所需的农药溶液，通过启动泵体对农药溶液增压，由支撑梁管导入到搭接管的内部，由搭接管上的喷管对豇豆植被进行喷洒农药，再对缸豆植被外部再次喷洒农药，达到了全面对缸豆植被进行杀虫的效果。

(2)、该种植用辅助支架，通过将第二支撑杆底部的固定桩插入到土壤中去，让该装置固定，通过松紧螺杆伸缩第一支撑杆，让该装置调节到适合采摘豇豆的适当位置，达到了方便对能食用的豇豆进行采摘的效果。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分：

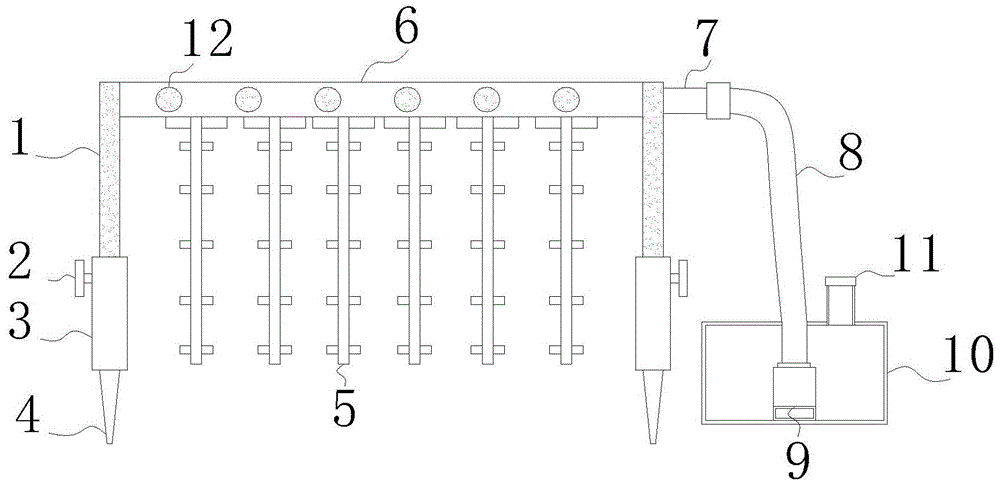

图1为本实用新型的结构示意图；

图2为本实用新型图1中的俯视图；

图3为本实用新型图1中的结构示意图。

图中：1第一支撑杆、2螺杆、3第二支撑杆、4固定桩、5辅助攀爬杆、6支撑梁管、7接管、8波纹软管、9泵体、10储液箱、11进料管、12搭接管、13喷管、14截止阀座、15截止阀盘、16弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-3，本实用新型提供一种技术方案：一种种植用辅助支架，包括第一支撑杆1和第二支撑杆3，还包括支撑梁管6，第一支撑杆1的顶部与支撑梁管6的两端固定连接，第一支撑杆1的数量为两个，第一支撑杆1的底部与第二支撑杆3顶部的内壁活动套接，第二支撑杆3的底部固定安装有固定桩4，第二支撑杆3靠近顶部的表面与螺杆2螺纹连接，通过将第二支撑杆3底部的固定桩4插入到土壤中去，让该装置固定，通过松紧螺杆2伸缩第一支撑杆1，让该装置调节到适合采摘豇豆的适当位置，达到了方便对能食用的豇豆进行采摘的效果，支撑梁管6的材质为合金铜材质，由于支撑梁管6在该装置上更换时很不方便，且于支撑梁管6要经常的通融农药，农药有一定的腐蚀性，而合金铜有很好的防腐蚀性，从而延长该装置使用寿命的效果；

通过在支撑梁管6底部的表面插上若干根辅助攀爬杆5，同时在辅助攀爬杆5的表面安装若干个凸块，当豇豆生长其藤蔓顺着辅助攀爬杆5缠绕搭接管12的表面，当豇豆植被有虫害，需要喷洒农药时，通过在接管7的一头接上波纹软管8，同时在储液箱10的内部灌入所需的农药溶液，通过启动泵体9对农药溶液增压，由支撑梁管6导入到搭接管12的内部，由搭接管12上的喷管13对豇豆植被进行喷洒农药，再对缸豆植被外部再次喷洒农药，达到了全面对缸豆植被进行杀虫的效果；

支撑梁管6的表面固定连通有搭接管12，搭接管12的表面与喷管13的一端固定连通，喷管13靠近顶部的内部固定安装有截止阀座14，截止阀座14的上表面与截止阀盘15底部的表面活动搭接，截止阀盘15的侧面通过弹簧16与喷管13的内壁固定连接，这样的设置，在不喷洒农药的时候，能防止缸豆植被的枯叶和空气中悬浮的进入到喷管13的内部，造成喷管13堵塞的问题，支撑梁管6的一端与接管7的一端固定连通，接管7的另一端与波纹软管8的顶部活动套接，波纹软管8的底部与泵体9的顶部固定连通，泵体9的底部与储液箱10内壁的底部固定连接，波纹软管8贯穿于储液箱10的顶部，并与储液箱10的顶部固定连接，储液箱10的顶部与进料管11的底部固定连通，支撑梁管6底部的表面与辅助攀爬杆5的顶部活动插接，辅助攀爬杆5的表面固定安装有凸块，在辅助攀爬杆5的表面有凸块让缸豆藤蔓在辅助攀爬杆5上缠绕的时候更加稳定，这样能防止藤蔓在辅助攀爬杆5的表面脱落的问题。

在使用时，通过将第二支撑杆3底部的固定桩4插入到土壤中去，让该装置固定，通过松紧螺杆2伸缩第一支撑杆1，让该装置调节到适合采摘豇豆的适当位置，支撑梁管6底部的位置播种缸豆种子，当缸豆出芽并长出藤蔓时，通过在支撑梁管6底部的表面插上若干根辅助攀爬杆5，同时在辅助攀爬杆5的表面安装若干个凸块，当豇豆生长其藤蔓顺着辅助攀爬杆5缠绕搭接管12的表面，当豇豆植被有虫害，需要喷洒农药时，通过在接管7的一头接上波纹软管8，同时在储液箱10的内部灌入所需的农药溶液，通过启动泵体9对农药溶液增压，由支撑梁管6导入到搭接管12的内部，由搭接管12上的喷管13对豇豆植被进行喷洒农药，再对缸豆植被外部再次喷洒农药，从而全面对缸豆植被进行喷洒农药杀虫，整个装置运行完毕。

以上对本实用新型所提供的种植用辅助支架进行了详细介绍。本实用新型应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
